Hệ thống thủy lực hoạt động như thế nào? Hướng dẫn đầy đủ

Hệ thống thủy lực hoạt động như thế nào: Câu trả lời ngắn gọn

Hệ thống thủy lực hoạt động bằng cách sử dụng chất lỏng có áp suất - hầu như luôn là dầu - để truyền lực từ điểm này sang điểm khác. Khi máy bơm tạo áp suất cho chất lỏng, áp suất đó tác động như nhau theo mọi hướng trong toàn bộ mạch kín. Các bộ truyền động như xi lanh hoặc động cơ chuyển đổi áp suất chất lỏng đó thành lực cơ học hoặc chuyển động. Kết quả là một hệ thống có khả năng di chuyển tải trọng lớn với khả năng điều khiển chính xác, sử dụng các bộ phận tương đối nhỏ gọn.

Nguyên tắc này dựa trên Định luật Pascal, trong đó phát biểu rằng áp suất tác dụng lên một chất lỏng bị giam giữ được truyền không suy giảm theo mọi hướng. Một lực lượng công bằng 100 N áp dụng trên 1 cm2 tạo ra áp suất 10 MPa - và cùng áp suất đó tác dụng lên mặt xi lanh 100 cm² mang lại lực đầu ra 100.000 N. Sự nhân lên của lực đó chính xác là lý do tại sao thủy lực thống trị ngành công nghiệp nặng, thiết bị xây dựng, hàng không vũ trụ và sản xuất.

Mọi hệ thống thủy lực, từ máy ép đơn giản đến cơ cấu càng đáp máy bay phức tạp, đều có chung kiến ​​trúc cơ bản: nguồn điện, máy bơm, bình chứa chất lỏng, van điều khiển, bộ truyền động và đường quay trở lại. Hiểu từng yếu tố sẽ giải thích tại sao hệ thống thủy lực lại đáng tin cậy đến vậy và tại sao chúng vẫn là giải pháp ưu tiên khi cần cả mật độ lực cao và khả năng kiểm soát.

Vai trò của Đơn vị năng lượng thủy lực

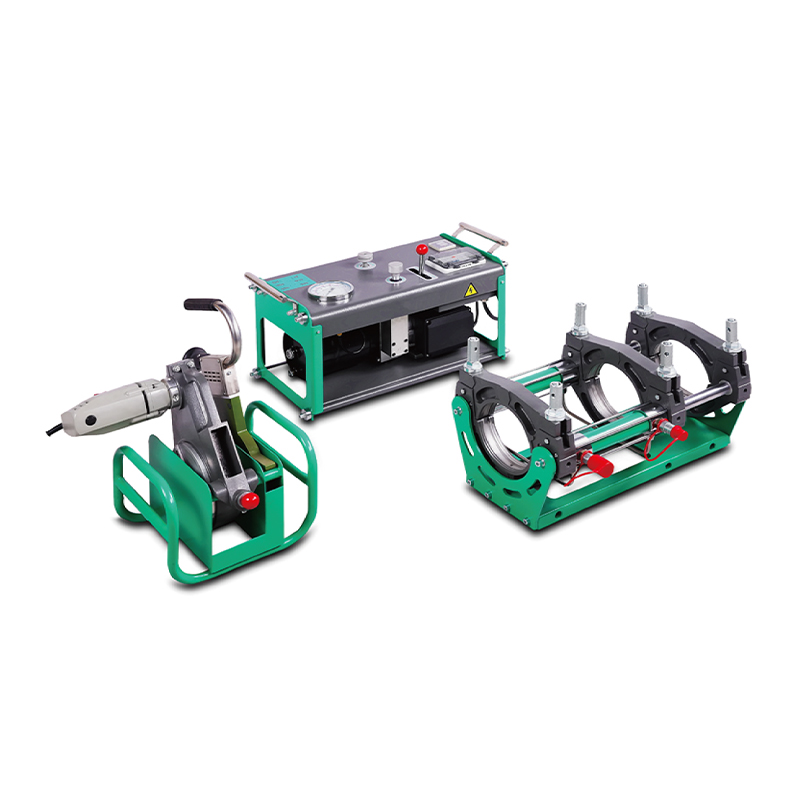

các Bộ nguồn thủy lực (HPU) là trái tim của bất kỳ hệ thống thủy lực nào. Nó là một tổ hợp khép kín có chức năng tạo ra, điều hòa và cung cấp chất lỏng thủy lực có áp suất cho phần còn lại của mạch. Bộ nguồn thủy lực tiêu chuẩn kết hợp bình chứa chất lỏng, động cơ điện hoặc động cơ đốt, bơm thủy lực, van giảm áp, bộ lọc và thiết bị đo - tất cả đều được gắn trên một tấm đế hoặc khung duy nhất.

Khi động cơ điều khiển máy bơm, chất lỏng được rút ra từ bình chứa và được điều áp trước khi đưa vào đường cung cấp của hệ thống. Van giảm áp hoạt động như một trần an toàn, ngăn áp suất vượt quá định mức thiết kế của hệ thống - thường là giữa 150 bar (2.175 psi) và 350 bar (5.075 psi) đối với HPU công nghiệp, mặc dù các thiết bị chuyên dụng có thể đạt tới 700 bar hoặc cao hơn. Nếu nhu cầu của bộ truyền động giảm, máy bơm bù áp suất sẽ tự động giảm đầu ra, tiết kiệm năng lượng và giảm sinh nhiệt.

các reservoir in a Hydraulic Power Unit serves more than simple storage. It allows entrained air to separate from the fluid, dissipates heat, and provides a gravity-assisted return flow. Reservoir volume is typically sized at hai đến ba lần tốc độ dòng chảy mỗi phút của máy bơm — do đó, máy bơm 20 L/phút sẽ kết hợp với bình chứa 40–60 L làm đường cơ sở. Tải nhiệt lớn hơn hoặc các ứng dụng có chu kỳ hoạt động cao sẽ đẩy tỷ lệ đó lên cao hơn.

Các bộ nguồn thủy lực hiện đại ngày càng kết hợp nhiều động cơ truyền động biến tốc (VSD). Bằng cách kết hợp tốc độ động cơ với nhu cầu hệ thống thực tế, HPU được trang bị VSD có thể giảm mức tiêu thụ năng lượng bằng cách 30 đến 60 phần trăm so với một đơn vị tốc độ cố định chạy ở áp suất không đổi. Đối với các cơ sở vận hành hệ thống thủy lực nhiều ca mỗi ngày, điều này giúp tiết kiệm đáng kể chi phí vận hành trong suốt thời gian sử dụng của máy.

Các thành phần chính được tìm thấy bên trong một bộ nguồn thủy lực

• Hồ chứa: Lưu trữ chất lỏng, cho phép tách không khí và hỗ trợ quản lý nhiệt.
• Máy bơm: Chuyển đổi năng lượng cơ học thành dòng chảy và áp suất chất lỏng - các loại bánh răng, cánh gạt hoặc piston tùy thuộc vào yêu cầu về áp suất và dòng chảy.
• Động cơ chính: Động cơ điện hoặc động cơ dẫn động trục bơm.
• Van giảm áp: Mở để chuyển dòng chảy dư thừa trở lại bể khi áp suất hệ thống vượt quá điểm đặt.
• Cụm bộ lọc: Loại bỏ ô nhiễm dạng hạt, thường được đánh giá ở mức 10–25 micron cho nhiệm vụ công nghiệp tiêu chuẩn.
• Bộ trao đổi nhiệt (tùy chọn): Bộ làm mát bằng không khí hoặc làm mát bằng nước giúp duy trì nhiệt độ chất lỏng trong phạm vi vận hành được khuyến nghị, thường là 40–60 ° C.
• Thiết bị: Đồng hồ đo áp suất, cảm biến nhiệt độ, chỉ báo mức và chỉ báo chênh lệch áp suất của bộ lọc cung cấp cho người vận hành khả năng hiển thị theo thời gian thực.

Định luật Pascal: Vật lý đằng sau mọi hệ thống thủy lực

Blaise Pascal đã xây dựng nguyên lý của mình vào thế kỷ 17 và nó vẫn là nguyên tắc vật lý nền tảng của mọi hệ thống thủy lực đang hoạt động ngày nay. Định luật phát biểu: áp suất tác dụng lên bất cứ nơi nào trong một chất lỏng không nén được bị giới hạn sẽ được truyền đều và không giảm theo mọi hướng trong suốt chất lỏng.

Trong thực tế, điều này có nghĩa là một máy bơm nhỏ và động cơ có thể tạo ra đủ áp suất để truyền động một xi lanh có diện tích bề mặt lớn hơn hàng trăm lần. Hãy xem xét một ví dụ cơ bản: một máy bơm cung cấp chất lỏng ở áp suất 200 bar (20 MPa). Một xi lanh có đường kính lỗ khoan 100 mm có diện tích piston khoảng 78,5 cm2. Lực phát ra bằng áp suất nhân với diện tích - 20 MPa × 78,5 cm² = 157.000 N, tương đương lực đẩy khoảng 16 tấn . Khối trụ đó có thể chỉ nặng 15 kg và vừa vặn trong một không gian nhỏ hơn một chiếc vali xách tay.

Tỷ lệ lực trên kích thước này không thể so sánh được với các giải pháp thay thế bằng khí nén hoặc cơ điện ở mức tải tương đương. Một bộ truyền động tuyến tính điện được đánh giá tương tự sẽ yêu cầu cụm động cơ-hộp số nặng hơn và lớn hơn nhiều. Xi lanh khí nén hoạt động ở áp suất không khí điển hình của xưởng (6–8 bar) sẽ cần đường kính lỗ khoan lớn hơn nhiều lần để đạt được lực đầu ra tương tự. Lợi thế về mật độ của thủy lực là lý do tại sao máy xúc, máy ép phun, bộ điều khiển bay máy bay và máy ép thủy lực đều vẫn chạy bằng thủy lực trong nhiều thập kỷ sau khi các giải pháp thay thế điện trở nên khả thi cho các nhiệm vụ nhẹ hơn.

Các loại máy bơm thủy lực và cách chúng tạo ra áp suất

các pump is the only active energy-conversion component in a hydraulic circuit. Its job is straightforward: create flow. Pressure only develops when that flow encounters resistance — from actuator loads, valve restrictions, or line friction. Understanding pump types clarifies a lot about system performance and design choices.

Bơm bánh răng

Bơm bánh răng ngoài là loại bơm thủy lực đơn giản và tiết kiệm chi phí nhất. Hai bánh răng chia lưới quay bên trong vỏ có dung sai gần. Chất lỏng lấp đầy khoảng trống giữa các răng bánh răng ở phía đầu vào, được dẫn xung quanh chu vi vỏ và bị ép ra phía đầu ra khi các răng ăn khớp lại. Bơm bánh răng là thiết bị có chuyển vị cố định - chúng di chuyển cùng một thể tích trên mỗi vòng quay bất kể áp suất. Chúng hoạt động đáng tin cậy lên đến khoảng 250 thanh và được sử dụng rộng rãi trong máy móc nông nghiệp, máy tách gỗ và thiết bị di động, những nơi quan trọng nhất là chi phí và tính đơn giản.

Máy bơm cánh gạt

Máy bơm cánh gạt sử dụng các cánh gạt chịu tải bằng lò xo hoặc chịu áp suất trượt vào và ra khỏi các khe trong rôto quay. Khi rôto quay bên trong vòng cam lệch tâm, các khoang giữa các cánh gạt sẽ giãn nở ở phía đầu vào (hút chất lỏng) và co lại ở phía đầu ra (đẩy chất lỏng ra ngoài). Bơm cánh gạt mang lại dòng chảy êm ái hơn, ít tiếng ồn hơn so với bơm bánh răng và thường được sử dụng trong các máy công cụ và máy ép công nghiệp hoạt động ở tốc độ cao. lên đến 175 thanh .

Bơm Piston

Bơm piston hướng trục và hướng tâm là thiết bị có hiệu suất cao của thủy lực công nghiệp và di động. Nhiều pít-tông được bố trí xung quanh một trục trung tâm chuyển động qua lại khi trục quay, hút chất lỏng vào ở hành trình lùi và đẩy nó ra ở hành trình tiến. Máy bơm piston hướng trục có độ dịch chuyển thay đổi có thể điều chỉnh đầu ra của chúng bằng cách thay đổi góc tấm lắc, khiến chúng trở nên lý tưởng cho các mạch cảm biến tải và bù áp suất. Họ hoạt động đáng tin cậy ở 350–500 thanh và cung cấp hiệu suất thể tích trên 95 phần trăm. Chúng là lựa chọn tiêu chuẩn cho máy xúc, máy ép phun và lắp đặt Bộ nguồn thủy lực yêu cầu điều khiển chính xác.

Van thủy lực: Kiểm soát hướng, áp suất và dòng chảy

Van chi phối những gì xảy ra giữa Bộ nguồn thủy lực và bộ truyền động. Họ xác định bộ truyền động nào nhận được dòng chảy, ở áp suất nào và ở tốc độ nào. Nếu không có van, hệ thống thủy lực sẽ không có khả năng điều khiển - chỉ là lực thô, không được điều khiển.

Van điều khiển hướng

Van điều khiển hướng (DCV) định tuyến chất lỏng có áp suất đến cổng mong muốn của xi lanh hoặc động cơ. Van định hướng 4/3 - bốn cổng, ba vị trí - là loại phổ biến nhất trong thủy lực công nghiệp. Ở vị trí trung tâm (trung tính), dòng chảy có thể bị chặn, dẫn vào bể hoặc được phép nổi, tùy thuộc vào cấu hình trung tâm đã chọn. DCV hoạt động bằng điện từ chuyển đổi 15–50 mili giây , làm cho chúng phù hợp với các chu trình tự động nhanh, có thể lặp lại. DCV tỷ lệ điều chỉnh vị trí ống cuộn liên tục, cho phép điều khiển vận tốc trơn tru thay vì bật/tắt đột ngột.

Van điều khiển áp suất

Van giảm áp đặt trần áp suất hệ thống tối đa. Van giảm duy trì áp suất thấp hơn, không đổi trong mạch thứ cấp. Van tuần tự chỉ kích hoạt bộ truyền động thứ hai sau khi mạch thứ nhất đạt đến áp suất cài đặt - hữu ích trong việc kẹp và hình thành trình tự. Van đối trọng giữ tải ở vị trí bằng cách yêu cầu áp suất điều khiển tối thiểu trước khi cho phép bộ truyền động hạ thấp, ngăn chặn việc hạ xuống không kiểm soát được dưới tác dụng của trọng lực.

Van điều khiển dòng chảy

Van điều khiển lưu lượng hạn chế lưu lượng chất lỏng để điều chỉnh tốc độ truyền động. Một van kim đơn giản tạo ra một lỗ có thể điều chỉnh được. Bộ điều khiển lưu lượng bù áp duy trì tốc độ dòng không đổi bất kể sự thay đổi tải - nếu tải tăng và áp suất hệ thống tăng, bộ bù sẽ tự động điều chỉnh để giữ lưu lượng (và do đó tốc độ của bộ truyền động) không đổi. Điều này rất quan trọng trong các ứng dụng như trục cấp liệu máy ép hoặc truyền động băng tải nơi tốc độ ổn định là vấn đề quan trọng bất kể dao động tải.

Thiết bị truyền động thủy lực: Biến áp suất chất lỏng thành công

Thiết bị truyền động là nơi năng lượng thủy lực trở thành công cơ học hữu ích. Hai loại chính bao gồm phần lớn các ứng dụng: bộ truyền động tuyến tính (xi lanh) và bộ truyền động quay (động cơ thủy lực).

Xi lanh thủy lực

Một xi lanh thủy lực chuyển đổi áp suất chất lỏng thành lực tuyến tính và chuyển động. Chất lỏng có áp suất đi vào đầu nắp, đẩy pít-tông và kéo dài thanh truyền. Để rút lại, chất lỏng đi vào đầu thanh. Vì thanh chiếm một phần diện tích đầu thanh nên lực kéo luôn lớn hơn lực rút ở cùng một áp suất - một yếu tố thiết kế phải được tính đến trong các ứng dụng kẹp, tạo hình và nâng.

Các loại xi lanh bao gồm xi lanh thanh giằng (dễ bảo trì, có sẵn rộng rãi với kích thước lỗ tiêu chuẩn từ 25 mm đến 200 mm), xi lanh hàn (nhỏ gọn, xếp hạng áp suất cao hơn) và xi lanh lồng nhau (nhiều giai đoạn lồng nhau cho hành trình dài với chiều dài thu gọn ngắn, phổ biến trong xe ben và xe moóc). Xi lanh hạng nặng được sử dụng trong máy ép thủy lực thường xuyên xử lý lực trên 500 tấn .

Động cơ thủy lực

Động cơ thủy lực chuyển đổi dòng chất lỏng và áp suất thành chuyển động quay liên tục. Động cơ bánh răng, động cơ cánh gạt và động cơ piston phản chiếu các đối tác bơm của chúng về thiết kế nhưng hoạt động theo cơ chế chuyển đổi năng lượng ngược. Động cơ piston hướng tâm có mô-men xoắn cao, tốc độ thấp được sử dụng trong các bộ truyền động bánh xe, tời và truyền động băng tải trong đó việc ghép nối trực tiếp với tải sẽ loại bỏ hộp số. Một động cơ bánh xe trên một chiếc xe tải cỡ lớn có thể cung cấp mô-men xoắn trên 10.000 Nm từ một gói vừa vặn bên trong trục bánh xe.

Chất lỏng thủy lực: Tại sao nó quan trọng hơn hầu hết mọi người nhận ra

Chất lỏng thủy lực không chỉ đơn giản là môi trường mang áp suất - nó đồng thời là chất bôi trơn cho mọi máy bơm, van và bộ truyền động trong mạch. Việc lựa chọn nó ảnh hưởng trực tiếp đến hiệu suất hệ thống, tuổi thọ linh kiện và nguy cơ hỏng hóc. Sử dụng sai chất lỏng hoặc để chất lỏng tốt bị biến chất là một trong những nguyên nhân hàng đầu gây ra hỏng hóc hệ thống thủy lực tại hiện trường.

Chất lỏng gốc dầu khoáng (loại ISO VG 46 và ISO VG 68 là phổ biến nhất) được sử dụng trong phần lớn các hệ thống thủy lực công nghiệp và di động. Chúng cung cấp khả năng bôi trơn tuyệt vời, ổn định nhiệt tốt và có tính sẵn sàng thương mại rộng rãi. ISO VG 46 là lựa chọn mặc định cho hầu hết các hệ thống lắp đặt HPU công nghiệp hoạt động trong nhiệt độ môi trường xung quanh 20–50 °C.

Trong các ứng dụng gần ngọn lửa trần, bề mặt nóng hoặc trong môi trường có nguy cơ hỏa hoạn là mối lo ngại về mặt pháp lý - nhà máy thép, đúc khuôn, khai thác dưới lòng đất - chất lỏng chống cháy là bắt buộc. Các lựa chọn bao gồm hỗn hợp nước-glycol (HFC), este photphat (HFD) và chất lỏng gốc thực vật có thể phân hủy sinh học. Mỗi loại đều có các yêu cầu tương thích cụ thể đối với con dấu, lớp phủ và kim loại. Ví dụ, chất lỏng este photphat tấn công các vòng đệm polyurethane và yêu cầu xả toàn bộ hệ thống cũng như thay thế vòng đệm khi chuyển từ dầu khoáng.

Ô nhiễm chất lỏng ước tính gây ra khoảng 70-80% lỗi hệ thống thủy lực. Ô nhiễm hạt - mảnh vụn mài mòn kim loại, bụi bẩn ăn vào, cát đúc - hoạt động như một chất mài mòn trong độ hở của bơm và van được đo bằng micron. Mã độ sạch ISO (ISO 4406) phân loại mức độ ô nhiễm theo số lượng hạt trên mililit ở ba phạm vi kích thước. Hầu hết các nhà sản xuất máy bơm piston đều yêu cầu độ sạch của chất lỏng ở mức ISO 16/14/11 hoặc cao hơn để duy trì hiệu lực bảo hành. Để đạt được và duy trì mức đó đòi hỏi các bộ lọc đường hồi hiệu suất cao, bộ lọc thông hơi tại các điểm đổ đầy hồ chứa và các chương trình lấy mẫu dầu thường xuyên.

Cách thức hoạt động của một mạch thủy lực hoàn chỉnh từng bước

Truy tìm chất lỏng thông qua một mạch làm việc hoàn chỉnh giúp cho sự tương tác giữa tất cả các bộ phận trở nên rõ ràng. Phần sau đây mô tả một hệ thống thủy lực công nghiệp trung tâm mở điển hình được cung cấp bởi Bộ nguồn thủy lực dẫn động một xi lanh tác động kép.

1. Chất lỏng đứng yên trong bình. các HPU motor is off. Fluid sits in the tank at atmospheric pressure, conditioned and filtered from the previous cycle.
2. Động cơ khởi động, bơm hút chất lỏng. các electric motor drives the pump shaft. The pump creates a low-pressure zone at its inlet, drawing fluid through the suction strainer and into the pump housing.
3. Bơm tạo áp lực cho đường cung cấp. các pump displaces fluid into the pressure line. Because the directional valve is in its neutral (center) position, flow circulates back to tank through the unloaded center passage at low pressure — minimizing energy consumption during standby.
4. Người vận hành hoặc hệ thống điều khiển báo hiệu cho van định hướng. Một cuộn điện từ làm dịch chuyển ống van, nối đường cấp máy bơm với cổng đầu nắp của xi lanh và nối cổng đầu thanh truyền với đường hồi lưu.
5. Xi lanh mở rộng dưới tải. Chất lỏng có áp suất đi vào đầu nắp, tạo lực lên mặt piston. Xi lanh mở rộng, đẩy chất lỏng từ đầu thanh quay trở lại van và vào đường hồi.
6. Áp suất hệ thống tăng lên để đáp ứng khả năng chịu tải. Nếu tải nặng, áp suất hệ thống sẽ tăng cho đến khi đạt được cân bằng lực. Nếu nhu cầu vượt quá điểm đặt của van giảm áp, van giảm áp sẽ mở ra và chuyển dòng chảy dư thừa sang bể chứa, ngăn ngừa tình trạng quá áp.
7. Chất lỏng hồi lưu đi qua bộ lọc và bộ trao đổi nhiệt. Chất lỏng quay trở lại từ bộ truyền động đi qua bộ lọc đường hồi, loại bỏ ô nhiễm thu được trong chu trình làm việc. Nếu lắp bộ trao đổi nhiệt, nhiệt độ chất lỏng sẽ được quản lý ở đây.
8. Chất lỏng quay trở lại bể chứa, chu trình lặp lại. Chất lỏng đã được điều hòa trở lại bình chứa, không khí được tách ra và chất lỏng sẵn sàng cho nhu cầu tiếp theo.

Hệ thống thủy lực trung tâm mở và trung tâm kín

các terms open-center and closed-center describe what happens to flow when all directional valves are in their neutral (unactuated) position. This distinction has significant consequences for system efficiency, response, and design complexity.

Hệ thống trung tâm mở

Trong hệ thống trung tâm mở, dòng bơm sẽ quay trở lại bể chứa thông qua các đoạn trung tâm mở của van định hướng khi không sử dụng bộ truyền động. Máy bơm chạy ở áp suất thấp ở chế độ chờ, giảm sinh nhiệt và hao mòn máy bơm. Bơm bánh răng chuyển động cố định rất phù hợp với mạch hở tâm. Đây là kiến ​​trúc chủ đạo trong máy kéo nông nghiệp, xe nâng và các thiết bị di động đơn giản hơn.

Hệ thống trung tâm khép kín

Trong hệ thống trung tâm kín, tất cả các cổng van đều bị chặn ở vị trí trung tính. Máy bơm phải có chuyển vị thay đổi (hoặc sử dụng bình tích áp) để tránh tắc nghẽn ở áp suất tối đa đối với các cổng bị tắc. Máy bơm piston biến thiên bù áp suất là cặp đôi tiêu chuẩn - chúng giảm tốc độ dòng chảy gần bằng 0 khi không có nhu cầu thiết bị truyền động, duy trì áp suất cài đặt ở mức chi phí năng lượng tối thiểu. Hệ thống trung tâm khép kín hỗ trợ nhiều bộ truyền động độc lập hoạt động đồng thời ở các áp suất khác nhau, khiến chúng trở thành tiêu chuẩn trong máy móc công nghiệp phức tạp, hệ thống thử nghiệm thủy lực phụ trợ và các thiết kế Bộ nguồn thủy lực tiên tiến dành cho tự động hóa sản xuất.

Các ứng dụng trong thế giới thực phụ thuộc vào hệ thống thủy lực

các diversity of hydraulic applications reflects the technology's unique combination of high force density, controllability, and reliability in harsh environments.

Thiết bị xây dựng và làm đất

Một máy xúc 30 tấn có thể có năm mạch thủy lực được điều khiển độc lập trở lên - cần, tay đòn, gầu, cánh quay và hành trình - tất cả được cung cấp bởi một hoặc hai HPU tạo ra các dòng kết hợp của trên 400 L/phút ở 350 bar . Hệ thống thủy lực cho phép người vận hành xoay đồng thời cấu trúc bên trên đồng thời hạ cần và uốn gầu - một chuyển động phối hợp ba trục gần như không thể thực hiện được với các liên kết cơ học. Máy ủi bánh xích, máy xúc bánh lốp, máy san đất và máy cắt đá thủy lực đều phụ thuộc vào các nguyên tắc thủy lực cốt lõi giống nhau.

Máy ép và máy tạo hình công nghiệp

Máy ép dập kim loại, máy rèn búa, máy ép sâu và máy ép khuôn nén cao su đều dựa vào hệ thống thủy lực để tạo lực chính. Một máy ép rèn thủy lực lớn có thể phát triển 80.000 kN (8.000 tấn) của lực hình thành. Bộ nguồn thủy lực cho máy ép như vậy là một hệ thống lắp đặt đáng kể - thường là nhiều cụm máy bơm có công suất động cơ kết hợp vượt quá 1.000 kW - tuy nhiên tốc độ và lực hành trình ép có thể được kiểm soát với độ chính xác đến từng milimet thông qua các mạch van tỷ lệ phụ.

Máy ép phun

Các máy ép phun thủy lực thông thường sử dụng HPU trung tâm để cấp nguồn cho các trình tự kẹp, phun, xoay trục vít và phóng. Máy tạo lực kẹp 1.000 tấn yêu cầu hệ thống thủy lực có khả năng tạo ra lực đó liên tục trong thời gian chu kỳ chỉ từ 10–15 giây. HPU bơm chuyển vị thay đổi có trục phun van servo mang đến sự kết hợp giữa lực kẹp cao và định hình tốc độ phun chính xác mà chất lượng bộ phận nhựa hiện đại đòi hỏi.

Hệ thống hàng không vũ trụ và máy bay

Máy bay thương mại sử dụng hệ thống thủy lực hoạt động ở 3.000–5.000 psi (207–345 bar) để cung cấp năng lượng cho các bề mặt điều khiển chuyến bay, thiết bị hạ cánh, phanh bánh xe và bộ đảo chiều lực đẩy. Một chiếc Boeing 737 có ba hệ thống thủy lực độc lập với tổng dung tích chất lỏng khoảng 90 lít. Kiến trúc dự phòng đảm bảo rằng không có một trục trặc nào có thể làm mất năng lượng thủy lực của máy bay đối với các bề mặt quan trọng. HPU máy bay (được gọi là bộ nguồn thủy lực trong hàng không) sử dụng máy bơm điều khiển bằng động cơ, máy bơm động cơ điện và tua bin khí ram làm nguồn dự phòng.

Ứng dụng ngoài khơi và hàng hải

Thiết bị chống phun trào dưới biển (BOP) trên các giếng dầu và khí đốt sử dụng bộ tích lũy thủy lực được nạp trước để đóng các bộ phận bịt kín hình khuyên và hình khuyên lớn trong trường hợp khẩn cấp. Hệ thống thủy lực trên cần cẩu ngoài khơi, tời neo và máy căng đặt ống hoạt động trong điều kiện phun muối, rung và nhiệt độ khắc nghiệt sẽ nhanh chóng làm suy giảm các giải pháp thay thế điện. Bản chất tự bôi trơn của chất lỏng thủy lực và khả năng chịu tải va đập của các bộ phận thủy lực làm cho thủy lực trở thành lựa chọn thực tế duy nhất trong những môi trường này.

Các lỗi thường gặp của hệ thống thủy lực và cách chẩn đoán chúng

Ngay cả các hệ thống thủy lực được bảo trì tốt cũng có thể phát sinh lỗi. Biết được triệu chứng nào chỉ ra nguyên nhân gốc rễ nào sẽ rút ngắn đáng kể thời gian khắc phục sự cố.

Hiệu suất thiết bị truyền động chậm hoặc yếu

Nếu xi lanh giãn ra chậm hoặc động cơ chạy dưới tốc độ định mức, trước tiên hãy kiểm tra lưu lượng và áp suất đầu ra của bơm. Bơm bánh răng bị mòn có thể bị mất 15–25 phần trăm lưu lượng định mức của nó thông qua rò rỉ bên trong trước khi người vận hành nhận thấy các triệu chứng rõ ràng. Chỉ số của đồng hồ đo áp suất thấp hơn điểm đặt của van xả khi chịu tải cho thấy máy bơm bị mòn hoặc van xả mở một phần. Rò rỉ bên trong trong xi lanh (bỏ qua vòng đệm piston) gây ra hiện tượng rão khi chịu tải kéo dài - có thể kiểm tra bằng cách tác dụng toàn bộ áp suất và đo xem xi lanh có bị trôi khi van định hướng bị chặn hay không.

Tạo nhiệt quá mức

Nhiệt độ vận hành trên 60–70 °C làm tăng tốc độ xuống cấp của chất lỏng, hư hỏng vòng đệm và mài mòn máy bơm. Các nguyên nhân phổ biến bao gồm đặt van xả quá gần với áp suất làm việc (gây ra dòng chảy dư thừa liên tục), bộ trao đổi nhiệt bị tắc hoặc kích thước nhỏ, thể tích bình chứa không đủ hoặc chất lỏng bị ô nhiễm với độ nhớt bị suy giảm. Một hệ thống chạy nóng liên tục sẽ tiêu tốn một bộ vòng đệm trong một phần nhỏ thời gian sử dụng bình thường của chúng.

Vận hành máy bơm ồn ào

Xâm thực - sự hình thành và sụp đổ của bong bóng hơi ở đầu vào máy bơm - tạo ra tiếng ồn lạch cạch hoặc mài mòn đặc biệt và gây ra hư hỏng xói mòn nghiêm trọng cho các bộ phận bên trong máy bơm. Nguyên nhân là do đường hút bị hạn chế, bộ lọc hút bị tắc, chất lỏng quá lạnh và nhớt hoặc mức bình chứa quá thấp. Quá trình sục khí, trong đó không khí được đưa vào thông qua phốt trục bị rò rỉ hoặc khớp nối hút bị lỏng, tạo ra tiếng kêu hoặc bọt cao hơn trong bể chứa. Cả hai tình trạng này phải được khắc phục kịp thời để tránh làm hỏng máy bơm.

Rò rỉ bên ngoài

Rò rỉ chất lỏng thủy lực vừa là một vấn đề vận hành vừa là mối nguy hiểm về môi trường và hỏa hoạn. Rò rỉ khớp nối thường bắt nguồn từ việc lắp ráp không đúng cách - các kết nối ren quá mô-men xoắn hoặc dưới mô-men xoắn, các mặt bịt kín bị hỏng hoặc dạng ren không chính xác (ví dụ: trộn NPT và BSP). Rò rỉ vòng đệm thanh xi lanh cho thấy vòng đệm thanh bị mòn hoặc hư hỏng, bề mặt thanh bị khía hoặc tải trọng ngang quá mức trên thanh. Trong mỗi trường hợp, việc sửa chữa đều đơn giản khi nguồn được xác định chính xác.

Thực hành tốt nhất về bảo trì hệ thống thủy lực

các majority of hydraulic system failures are preventable with structured maintenance. The following practices, applied consistently, will extend component life and reduce unplanned downtime.

• Lấy mẫu và phân tích dầu: Lấy mẫu chất lỏng từ điểm hỗn loạn, đang hoạt động trong mạch sau mỗi 500–1.000 giờ hoạt động. Phân tích trong phòng thí nghiệm báo cáo số lượng hạt, độ nhớt, hàm lượng nước, số axit và kim loại mài mòn nguyên tố. Kết quả theo xu hướng trên nhiều mẫu sẽ phát hiện vấn đề trước khi chúng gây ra lỗi.
• Thay thế bộ lọc theo lịch trình: Tuân theo các khoảng thời gian của nhà sản xuất hoặc tốt hơn là thay thế các bộ lọc theo tình trạng chỉ báo áp suất chênh lệch. Đèn báo bypass bật lên có nghĩa là chất lỏng bị ô nhiễm đã lưu thông mà không được lọc — một sự kiện nghiêm trọng cần điều tra nguyên nhân gốc rễ.
• Mức bình chứa và bảo dưỡng ống thở: Kiểm tra mức độ hàng ngày trên các máy có chu kỳ làm việc cao. Thay thế các bộ lọc thông hơi của hồ chứa theo lịch trình của nhà sản xuất - một bộ thông hơi bị tắc sẽ tạo ra chân không trong hồ chứa hỗ trợ tạo bọt. Hầu hết các ống thở nên được thay thế mỗi 1.000–2.000 giờ trong môi trường công nghiệp bình thường.
• Khớp nối và căn chỉnh động cơ: Sự lệch tâm giữa động cơ HPU và máy bơm tạo ra tải trọng hướng tâm trên ổ trục máy bơm, tải trọng này không được thiết kế cho chúng. Ngay cả 0,1 mm sai lệch song song cũng có thể giảm một nửa tuổi thọ vòng bi. Căn chỉnh bằng laser trong quá trình lắp đặt và sau khi thay thế động cơ hoặc máy bơm là cách tốt nhất.
• Kiểm tra ống và phụ kiện: Ống thủy lực có tuổi thọ hữu hạn bất kể hình thức bên ngoài. Nhiều nhà sản xuất khuyên bạn nên thay ống mềm trên chu kỳ sáu năm trong các ứng dụng công nghiệp. Kiểm tra ống mềm hàng quý xem có bị mài mòn, xoắn, nứt vỏ và độ nguyên vẹn của ống nối hay không. Sự cố ống mềm ở áp suất 350 bar là một sự cố an toàn nghiêm trọng.
• Xác minh van cứu trợ: Kiểm tra áp suất vết nứt của van giảm áp hàng năm bằng cách sử dụng đồng hồ đo kiểm tra và lưu lượng kế đã hiệu chuẩn. Van giảm áp đã trôi xuống dưới điểm đặt của nó sẽ hạn chế lực tối đa của hệ thống; một cái đã được mở sẽ ngăn chặn bất kỳ sự tích tụ áp lực nào.

Thủy lực, khí nén và cơ điện: Khi nào nên chọn từng loại

Cả ba công nghệ đều truyền tải và kiểm soát công suất, nhưng mỗi công nghệ đều có một giới hạn hiệu suất mà rõ ràng là nó ưu việt hơn những công nghệ khác.

Hệ thống khí nén sử dụng khí nén ở áp suất 6–12 bar và lý tưởng cho hoạt động truyền động tuyến tính nhẹ, chu kỳ cao: kẹp, chuyển bộ phận, máy ép nhỏ và các dụng cụ khí nén. Ưu điểm của chúng là sạch (không nhiễm dầu), thời gian chu kỳ nhanh và chi phí linh kiện thấp. Hạn chế của chúng là lực tạo ra - một xi lanh khí nén có đường kính 63 mm ở 6 bar cung cấp khoảng 1.870 N, một phần nhỏ so với khả năng của đối tác thủy lực ở cùng kích thước lỗ khoan.

Bộ truyền động cơ điện (vít bi động cơ servo hoặc hộp số động cơ servo) mang lại độ chính xác định vị cao nhất và giám sát năng lượng đơn giản nhất. Chúng ngày càng cạnh tranh với thủy lực với phạm vi lực lên tới khoảng 200 kN đối với trục tuyến tính. Trên ngưỡng đó, kích thước động cơ và hộp số trở nên không thực tế, còn xi lanh thủy lực vẫn vượt trội về mặt kỹ thuật và kinh tế.

Thủy lực vẫn là lựa chọn rõ ràng khi yêu cầu lực vượt quá 200 kN, khi tải va đập và khả năng chịu quá tải là rất quan trọng, khi bộ truyền động phải giữ vị trí dưới tải liên tục mà không rút điện liên tục hoặc khi môi trường vận hành — nhiệt, rung, rửa trôi, nguy cơ cháy nổ — loại trừ hoặc làm phức tạp các giải pháp điện. Khả năng của Bộ nguồn thủy lực cung cấp nhiều bộ truyền động ở áp suất và dòng chảy khác nhau từ một nguồn điện duy nhất cũng mang lại những lợi thế về kiến ​​trúc hệ thống mà các bộ truyền động cơ điện phân tán khó có thể tái tạo.
