Đơn vị năng lượng thủy lực hoạt động như thế nào?

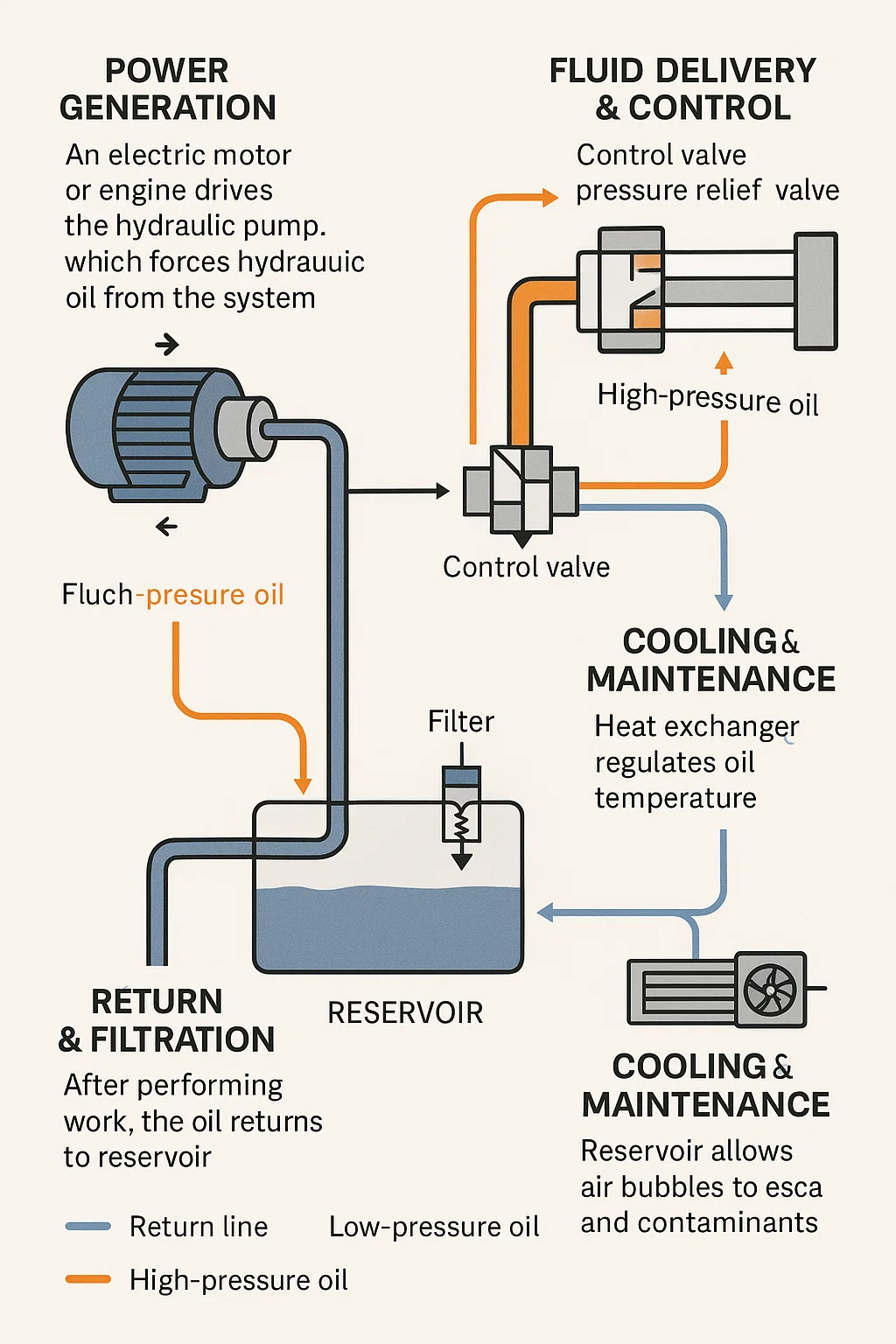

MỘT bộ nguồn thủy lực (HPU) chuyển đổi năng lượng cơ học thành năng lượng thủy lực để cung cấp năng lượng cho các bộ truyền động (xi lanh, động cơ). Dưới đây là bảng phân tích từng bước hoạt động của nó:

1. Phát điện
Một động cơ điện hoặc động cơ dẫn động bơm thủy lực, có tác dụng đẩy dầu thủy lực từ bình chứa (bể chứa) vào hệ thống.
Máy bơm tạo ra dòng chảy và áp suất, chuyển đổi năng lượng cơ học thành năng lượng thủy lực.

2. Kiểm soát và phân phối chất lỏng
Dầu có áp suất chảy qua các đường ống/ống mềm để điều khiển các van (van định hướng, áp suất hoặc lưu lượng).
Van định hướng xác định đường đi của dầu — gửi nó để kéo dài hoặc rút lại xi lanh hoặc quay động cơ thủy lực.
Van giảm áp bảo vệ hệ thống bằng cách hạn chế áp suất tối đa.

3. Thực hiện (Đầu ra công việc)
Dầu áp suất cao đi vào xi lanh thủy lực (chuyển động tuyến tính) hoặc động cơ thủy lực (chuyển động quay), làm di chuyển tải.
Chuyển động của bộ truyền động phụ thuộc vào tốc độ dòng dầu (tốc độ) và áp suất (lực).

4. Trả lại & Lọc
Sau khi thực hiện công việc, dầu quay trở lại bể chứa thông qua đường hồi lưu.
Bộ lọc làm sạch dầu trước khi tái sử dụng, ngăn ngừa ô nhiễm.

5. Làm mát & Bảo trì
Bộ trao đổi nhiệt (làm mát bằng không khí hoặc chất lỏng) điều chỉnh nhiệt độ dầu.
Bình chứa cho phép bọt khí thoát ra ngoài và các chất gây ô nhiễm lắng xuống.
