Giải thích về làm mát bằng chất lỏng
Làm mát CDU là gì và tại sao nó lại quan trọng ở thời điểm hiện tại
Làm mát CDU - thực hành sử dụng Đơn vị phân phối chất làm mát để điều chỉnh nhiệt độ, áp suất và lưu lượng chất làm mát bằng chất lỏng bên trong trung tâm dữ liệu — đã chuyển từ một tùy chọn thích hợp sang kiến trúc mặc định cho mọi cơ sở xử lý khối lượng công việc điện toán hiệu năng cao hoặc AI. Câu trả lời rất đơn giản: công suất làm mát bằng không khí đạt khoảng 8 kW mỗi giá, trong khi các giá đào tạo AI hiện đại chạy cụm GPU thế hệ tiếp theo thường vượt quá 130 kW mỗi giá, với một số triển khai làm mát bằng chất lỏng hoạt động trên 250 kW mỗi giá (Aulank Pump, 2026). CDU thu hẹp khoảng cách giữa nhiệt lượng do phần cứng CNTT tạo ra và hệ thống nước của cơ sở, cuối cùng sẽ thải lượng nhiệt đó ra thế giới bên ngoài.
Về cốt lõi, CDU tạo ra một vòng thứ cấp biệt lập - tách biệt với nước làm lạnh của cơ sở - và tuần hoàn chất làm mát thông qua các tấm lạnh được gắn trực tiếp trên CPU và GPU. Nhiệt được chất làm mát hấp thụ sẽ đi qua bộ trao đổi nhiệt dạng tấm bên trong trở lại vòng lặp của cơ sở. CDU cũng xử lý việc quản lý điểm sương, lọc, cân bằng dòng chảy và phát hiện rò rỉ. Nếu không có CDU có kích thước và vận hành phù hợp, giá đỡ làm mát bằng chất lỏng không thể hoạt động an toàn.
1,82 tỷ USD Giá trị thị trường CDU dự kiến đến năm 2032 (CAGR 23,5%)
250 kW Tải nhiệt trên mỗi giá đỡ trong cụm AI mật độ cao (2026)
2,6 MW Công suất tối đa của nền tảng CDU cấp doanh nghiệp mới (DCX, 2026)
Cách thức hoạt động của hệ thống làm mát CDU: Vòng thủy lực đầy đủ
Hiểu rõ về làm mát CDU đòi hỏi phải hiểu rằng mọi quá trình lắp đặt đều liên quan đến ít nhất hai mạch chất lỏng riêng biệt. Mạch sơ cấp, thường được gọi là Hệ thống Nước Cơ sở (FWS), được cung cấp bởi các thiết bị làm lạnh hoặc tháp giải nhiệt của tòa nhà. Mạch thứ cấp, được gọi là Hệ thống làm mát công nghệ (TCS), là vòng lặp thực sự chạm vào thiết bị CNTT. CDU nằm ở giao diện.
Mối quan hệ vòng lặp sơ cấp và thứ cấp
Hai vòng được cách ly thủy lực bằng bộ trao đổi nhiệt dạng tấm bên trong CDU. Sự cô lập này là không thể thương lượng: nước của cơ sở thường chứa các hóa chất xử lý, các hạt hoặc các biến đổi áp suất có thể làm hỏng các tấm lạnh hoặc giao diện chip. Bộ trao đổi nhiệt dạng tấm bên trong của CDU cho phép nhiệt truyền từ phía TCS sang phía FWS mà không cần trộn lẫn chất lỏng. Theo hướng dẫn của ASHRAE được trích dẫn trong nhiều sách trắng của nhà sản xuất CDU, nhiệt độ nguồn cung cấp TCS phải được duy trì trên điểm sương của trung tâm dữ liệu để ngăn chặn sự ngưng tụ trên thiết bị điện tử - thường là 17–22°C tùy thuộc vào điều kiện môi trường xung quanh.
Lực bơm đẩy chất làm mát qua vòng thứ cấp xuất phát từ cái mà các kỹ sư thường gọi là lực Bộ nguồn thủy lực DC - một tổ hợp nhỏ gọn kết hợp động cơ DC không chổi than, bơm cánh quạt hoặc loại xoáy và bộ điều khiển truyền động tần số thay đổi (VFD). Trong các thiết kế CDU trong giá hiện đại, không gian được đo bằng đơn vị giá (U) và các ghi chú kỹ thuật được công bố của Panasonic mô tả việc lắp ba cụm máy bơm trong không gian bên trong 4U (178 mm), trong khi vẫn cung cấp lưu lượng 70 lít mỗi phút - cải thiện 75% so với các thiết kế 40 L/phút trước đó đạt được thông qua phân tích từ trường và tối ưu hóa động lực học chất lỏng (Panasonic, 2025).
Phương pháp sử dụng bộ nguồn thủy lực DC chiếm ưu thế so với các thiết kế động cơ xoay chiều trong giai đoạn 2025–2026 vì ba lý do. Đầu tiên, động cơ DC không chổi than loại bỏ hiện tượng hao mòn cổ góp làm giảm tuổi thọ sử dụng trong môi trường trung tâm dữ liệu có độ ẩm cao. Thứ hai, khả năng điều khiển tốc độ thay đổi — có sẵn thông qua tín hiệu tương tựPWM hoặc 0–10V — cho phép bộ điều khiển CDU điều chỉnh dòng chảy một cách chính xác để đáp ứng với sự thay đổi nhiệt độ chip mà không cần chạy máy bơm hết công suất trong thời gian tải thấp. Thứ ba, khả năng tương thích bus 12V DC và 48V DC có nghĩa là cụm máy bơm có thể lấy điện trực tiếp từ nguồn phân phối của giá máy chủ mà không cần máy biến áp giảm áp AC riêng biệt (Moog CoreMotion, 2025).
Thiết kế truyền động từ (cấu trúc không bịt kín) ngày càng trở nên bắt buộc trong các vòng thứ cấp trực tiếp tới chip vì bất kỳ sự rò rỉ chất lỏng nào gần các thiết bị điện tử trực tiếp đều là sự cố mất phần cứng chứ không phải là vấn đề vệ sinh. Hướng dẫn lựa chọn năm 2026 của Aulank Pump ghi lại rằng các thiết kế ly tâm phốt cơ khí "ngày càng vắng mặt trong các thiết kế CDU mới" do tỷ lệ hỏng phốt không thể chấp nhận được trên các vòng thứ cấp có áp suất 4–6 bar.
Lọc, cảm biến và điều khiển thông minh
Ngoài máy bơm và bộ trao đổi nhiệt, CDU còn tích hợp một số hệ thống con. Hộp lọc có kích thước từ 0,2 đến 50 micron sẽ loại bỏ các hạt có thể tạo ra các vi mạch tấm lạnh hoặc chặn các lỗ đa tạp. Cảm biến áp suất, nhiệt độ và chênh lệch áp suất ở cả hai phía của bộ trao đổi nhiệt cung cấp cho PLC hoặc bộ điều khiển nhúng. Bộ điều khiển này chạy các thuật toán vòng kín để đặt tốc độ bơm, điều chỉnh van điều khiển và báo cháy nếu phát hiện ra điểm sương hoặc rò rỉ. Các nền tảng doanh nghiệp như dòng DCX ECDU hỗ trợ các giao diện OPC UA, MQTT, BACnet IP và SNMP, cho phép CDU tích hợp trực tiếp với các hệ thống quản lý tòa nhà (BMS) hoặc nền tảng quản lý cơ sở hạ tầng trung tâm dữ liệu (DCIM) (DCX, 2026).
Các loại cấu hình làm mát CDU
Hệ thống làm mát CDU không phải là một sản phẩm đơn lẻ; nó bao gồm nhiều hệ số hình dạng phù hợp với mật độ giá đỡ, không gian sàn sẵn có và cơ sở hạ tầng nước của cơ sở hiện có. Ba cấu hình chủ đạo trong giai đoạn 2025–2026 là CDU trong giá, CDU trong hàng và CDU tập trung.
■
CDU trong giá
Được lắp đặt trực tiếp bên trong giá đỡ máy chủ, thường ở khung 4U đến 8U ở phía dưới hoặc phía sau. Lý tưởng để làm mát cục bộ một giá đỡ. Các cụm máy bơm của Panasonic là lựa chọn linh kiện hàng đầu cho định dạng này. Công suất thường là 30–200 kW mỗi đơn vị. Phù hợp nhất cho những người thuê colocation không thể sửa đổi cơ sở hạ tầng cơ sở dùng chung.
■
CDU liên tiếp
Được đặt ở cuối hoặc giữa các hàng giá đỡ, phục vụ nhiều giá đỡ thông qua mạng lưới phân phối đa dạng. Đây là định dạng được hầu hết các nền tảng CDU doanh nghiệp sử dụng, bao gồm Eaton ROL2300 (lên đến 2,3 MW) và dòng DCX ECDU (600 kW đến 2,6 MW). Nhóm bơm dự phòng (N 1 hoặc 2N) là tiêu chuẩn. Thích hợp cho các phòng dữ liệu doanh nghiệp lớn và siêu quy mô.
■
CDU trượt tập trung
Một khung trượt thủy lực lớn, được lắp ráp sẵn, được lắp đặt trong phòng cơ khí hoặc hành lang kỹ thuật, phục vụ toàn bộ phòng dữ liệu hoặc khu làm mát. Ví dụ, các bệ trượt tập trung của Công nghệ Tích hợp Tối cao sử dụng nhóm động cơ bơm 125 HP kép với Danfoss VFD và bộ trao đổi nhiệt chuyên dụng. Công suất có thể đạt 5–8 MW khi kết hợp với các Đơn vị phân phối cơ sở (FDU) cấp cơ sở. Tối ưu cho các công trình xây dựng trường xanh siêu quy mô.
So sánh các loại cấu hình làm mát CDU theo các thông số triển khai chính | Cấu hình | Công suất điển hình | Ứng dụng tốt nhất | Loại máy bơm chung | Mô hình dự phòng |
| CDU trong giá | 30–200 kW | Giá đỡ đơn, colocation | DC không chổi than, truyền động từ | Bộ máy bơm N 1 |
| CDU liên tiếp | 200 kW – 2,6 MW | Nhiều giá đỡ, doanh nghiệp, HPC | Ly tâm / điều khiển VFD | 2×50% hoặc N 1 |
| Trượt tập trung | 2,5 MW – 8 MW | Siêu quy mô, toàn bộ phòng dữ liệu | Máy ly tâm HP cao, Danfoss VFD | Đường dẫn chính 2N hoặc kép |

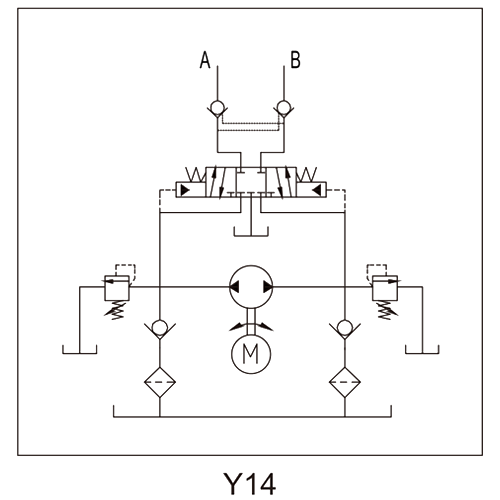

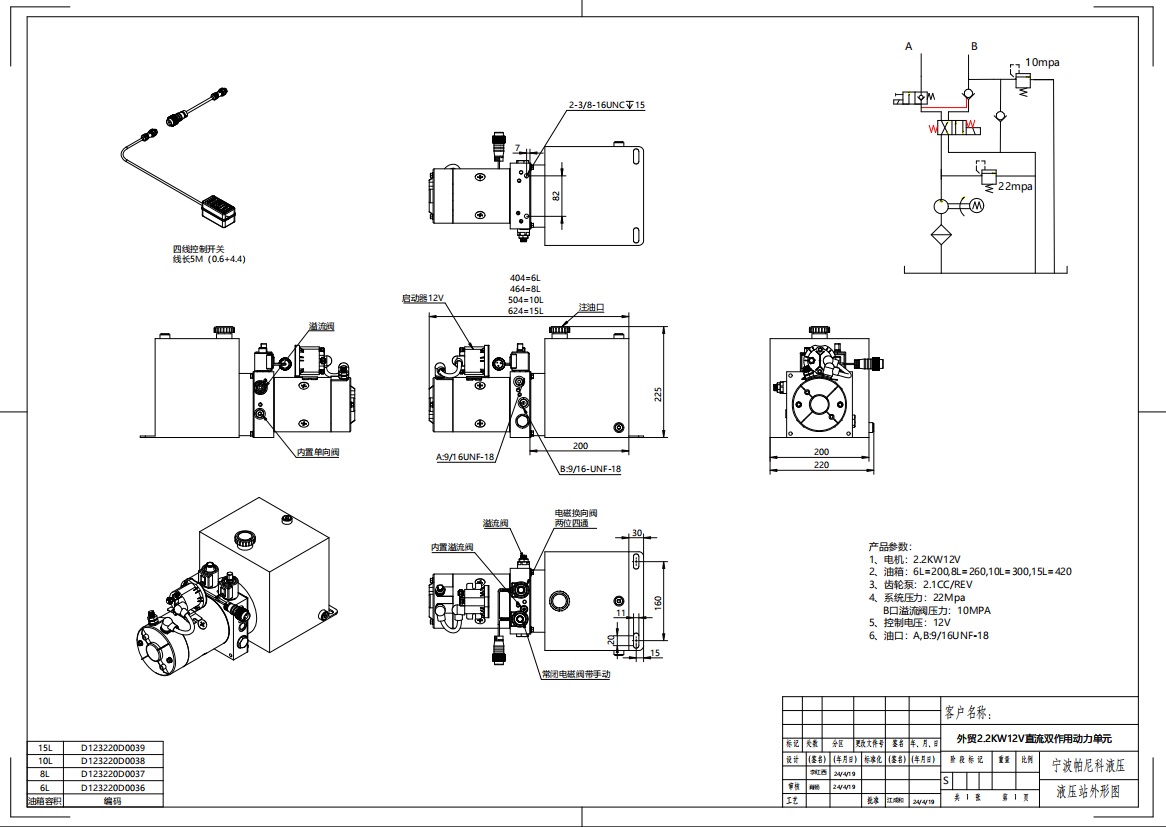

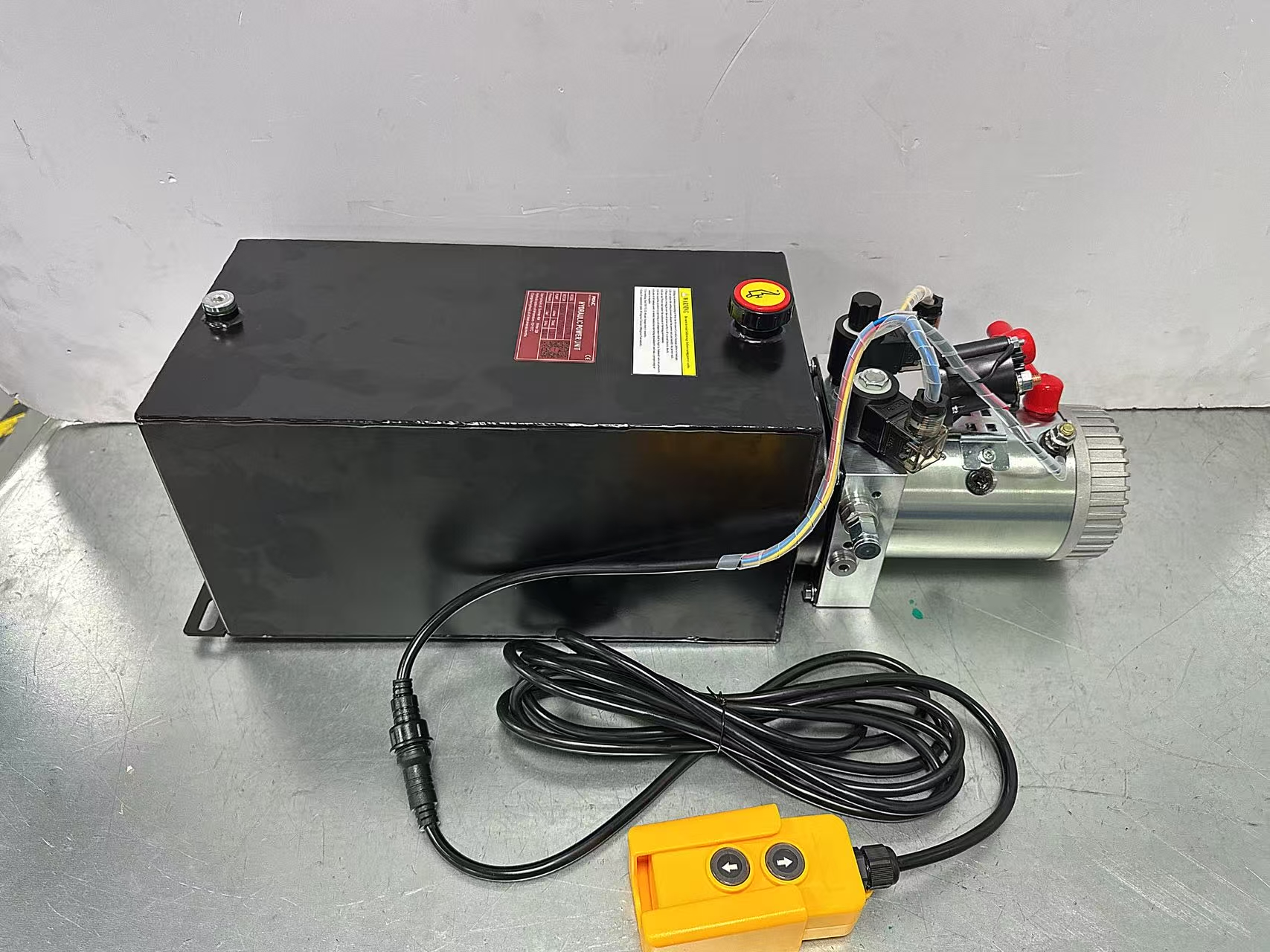

Lựa chọn bộ nguồn thủy lực DC cho hệ thống làm mát CDU
Việc chọn bộ nguồn thủy lực DC phù hợp cho ứng dụng làm mát CDU bao gồm việc cân bằng năm thông số liên quan đến nhau: tốc độ dòng chảy, áp suất đầu, hiệu suất động cơ, giới hạn tiếng ồn và khả năng tương thích chất làm mát. Việc mắc phải bất kỳ lỗi nào trong số này có thể làm giảm thời gian hoạt động của hệ thống hoặc tăng tốc độ hao mòn linh kiện.
01
Yêu cầu về tốc độ dòng chảy
Tốc độ dòng chảy trong vòng thứ cấp CDU được xác định bởi tải nhiệt và mức tăng nhiệt độ cho phép trên các tấm lạnh. Điểm thiết kế chung là chênh lệch nhiệt độ 10–12 K (deltaT) ở phía thứ cấp. Đối với giá 200 kW ở 10 K deltaT sử dụng nước (nhiệt dung riêng ~4,18 kJ/kg·K), lưu lượng yêu cầu là khoảng 4,8 L/s hoặc 288 L/phút. Bộ nguồn thủy lực DC trong giá đỡ của Panasonic đạt 70 L/phút trên mỗi máy bơm; ba thiết bị song song cung cấp 210 L/phút cho một giá đỡ duy nhất - đủ cho các giá đỡ lên tới khoảng 150 kW ở deltaT 10 K.
02
Tấm lạnh áp suất đầu và vi kênh
Các tấm lạnh GPU vi kênh hiện đại làm giảm áp suất đáng kể — thường là 0,5–1,5 bar trên mỗi tấm lạnh — và một bộ phân phối giá đỡ đầy đủ phân phối dòng tới 8–16 tấm lạnh có thể yêu cầu 3–5 bar đầu có sẵn từ bộ nguồn thủy lực DC. Thủy lực bơm xoáy (tua bin tái sinh) vốn đã cung cấp cột áp cao ở lưu lượng vừa phải, đó là lý do tại sao chúng trở thành lựa chọn chủ đạo cho các ứng dụng vòng thứ cấp CDU. Mức xung phải duy trì dưới 2% từ đỉnh đến đỉnh để tránh rung động do dòng chảy gây ra trên các cấu trúc đồng tấm nguội.
03
Hiệu suất động cơ và kiểm soát tốc độ thay đổi
Động cơ DC không chổi than hiệu suất cao dẫn động cánh quạt kết hợp từ tính có thể đạt hiệu suất động cơ từ 85–92% trong phạm vi tốc độ vận hành. Tích hợp VFD giúp giảm mức tiêu thụ năng lượng của máy bơm từ 30–50% trong thời gian tải một phần so với hoạt động ở tốc độ cố định. Nền tảng CoreMotion của Moog hỗ trợ hoạt động 12V DC, 48V DC và 230/240V AC từ cùng một thân bơm vật lý — một lợi thế trong các cơ sở chuyển đổi sang phân phối điện giá 48V, vốn đang trở thành tiêu chuẩn trong môi trường siêu quy mô.
04
Tiếng ồn và độ rung
CDU trong hàng và trong giá được lắp đặt trong phòng dữ liệu, nơi phát ra âm thanh ảnh hưởng đến điều kiện làm việc của kỹ thuật viên. Bộ nguồn thủy lực DC dẫn động từ có cấu trúc không bịt kín yên tĩnh hơn đáng kể so với các lựa chọn thay thế bơm bánh răng hoặc bơm cánh gạt vì không có tiếp xúc kim loại với kim loại trong đường dẫn chất lỏng. Một số nhà sản xuất CDU (bao gồm TOPSFLO) cho biết mức độ tiếng ồn dưới 45 dB(A) ở lưu lượng định mức - cho phép triển khai trong các môi trường sử dụng hỗn hợp hoặc văn phòng liền kề, nơi không thể chấp nhận được các bộ làm mát không khí dựa trên CRAC.
05
Khả năng tương thích chất làm mát
Hầu hết các vòng thứ cấp CDU đều chạy nước khử ion hoặc hỗn hợp nước-propylen glycol (thường là PG25 - 25% propylene glycol theo thể tích) để bảo vệ chống đóng băng. Các bộ phận bị ướt phải làm bằng thép không gỉ 316L hoặc được bọc kín EPDM/PTFE để chống ăn mòn. Một số thiết bị làm mát thứ cấp ngâm sử dụng hydrocacbon tổng hợp hoặc chất lỏng flo hóa có độ nhớt trong khoảng 5–15 cP ở nhiệt độ vận hành; những yêu cầu này yêu cầu hệ thống thủy lực của máy bơm được thiết kế cho chất lỏng có mật độ thấp hơn, sức căng bề mặt thấp hơn và định mức vỏ động cơ của bộ nguồn thủy lực DC phải phù hợp với loại dễ cháy của chất lỏng nếu có.
Dữ liệu ngành và tăng trưởng thị trường làm mát CDU
Những con số đằng sau việc áp dụng hệ thống làm mát CDU phản ánh sự thay đổi về cấu trúc trong cách xây dựng và cung cấp năng lượng cho các trung tâm dữ liệu. Theo Intel Market Research (2025), thị trường CDU công suất cao toàn cầu được định giá ở mức 414 triệu USD vào năm 2024 và dự kiến sẽ đạt 1,824 tỷ USD vào năm 2032, đạt tốc độ tăng trưởng kép hàng năm là 23,5%. Phân khúc siêu quy mô chiếm 77% thị phần vào năm 2025, xác nhận rằng các nhà cung cấp đám mây lớn nhất là động lực chính thúc đẩy nhu cầu CDU.
Áp dụng lái xe mật độ giá
Mối liên hệ giữa mật độ nguồn của giá đỡ và sự cần thiết của CDU là trực tiếp. Dữ liệu từ Báo cáo hiện trạng trung tâm dữ liệu năm 2024 của Hiệp hội Quản lý Hoạt động Máy tính (AFCOM) cho thấy mật độ giá trung bình đã tăng từ 6,1 kW mỗi giá vào năm 2017 lên 12,0 kW mỗi giá vào năm 2024. Báo cáo năm 2024 của Omdia dự đoán mật độ trung bình sẽ đạt 20 kW mỗi giá vào năm 2030. Tuy nhiên, các cụm đào tạo AI đã vượt xa đường cong đó: Giá đỡ tài liệu hướng dẫn ngành năm 2026 của Aulank Pump vượt quá 130 kW khi triển khai NVIDIA Blackwell GB200/GB300 và một số cấu hình vượt quá 250 kW mỗi giá. Ở những mức này, việc làm mát không khí không chỉ kém hiệu quả mà còn không đủ về mặt vật lý.
55% chuyên gia trung tâm dữ liệu dự đoán mật độ sẽ tiếp tục tăng trưởng (khảo sát của Uptime Institute 2024, 721 người trả lời) không suy đoán; họ đang ghi lại một xu hướng đã được thể hiện rõ trong lộ trình chip. Bộ tăng tốc thế hệ tiếp theo của NVIDIA đã công bố số liệu TDP vượt quá 700W mỗi chip và các khay 8 GPU đầy đủ chạy trên 6 kW trong một khung máy chiếm không gian giá đỡ 6U — hơn 1 kW mỗi đơn vị giá đỡ trước khi thêm tổn thất về lưu trữ, kết nối mạng hoặc nguồn điện dự phòng.
Nguồn: Trạng thái của Trung tâm Dữ liệu AFCCOM 2024; Hướng dẫn lựa chọn CDU Aulank Pump 2026
Hiệu quả làm mát CDU: Tác động PUE và số giờ làm mát miễn phí
Một trong những lý do thuyết phục nhất để triển khai làm mát CDU cùng với bộ nguồn thủy lực DC được lựa chọn tốt là sự cải thiện có thể đo lường được về Hiệu quả sử dụng điện năng (PUE). PUE là tỷ lệ giữa tổng công suất cơ sở và công suất thiết bị CNTT; PUE ở mức 1,0 là hoàn hảo, trong khi một cơ sở làm mát bằng không khí thông thường chạy ở mức 1,4–1,8. Theo dữ liệu được công bố từ các nhà cung cấp CDU lớn bao gồm Vertiv và nVent, các cơ sở làm mát bằng chất lỏng với cài đặt CDU được tối ưu hóa thường xuyên đạt được giá trị PUE là 1,1–1,2.
Làm mát bằng nước ấm và làm mát miễn phí kéo dài
Bộ trao đổi nhiệt dạng tấm loại AT3 được sử dụng trong các nền tảng CDU hàng đầu (bao gồm dòng ECDU của DCX) cho phép tiếp cận nhiệt độ chặt chẽ hơn đáng kể so với các thiết kế thông thường, cho phép cơ sở cung cấp nước ấm tới 45°C trong khi vẫn loại bỏ nhiệt từ các vòng thứ cấp chạy ở 35–40°C. Điều này rất quan trọng vì nó kéo dài số giờ mỗi năm mà một máy làm mát khô hoặc tháp giải nhiệt có thể loại bỏ nhiệt mà không cần chạy máy làm lạnh - cái gọi là giờ làm mát miễn phí. Ở vùng khí hậu ôn hòa, hệ thống CDU định mức 45°C có thể vận hành không cần máy làm lạnh trong 6.000–8.000 giờ mỗi năm, so với khoảng 2.000 giờ đối với hệ thống nước lạnh thông thường cần nước cấp 7°C (tài liệu DCX ECDU, 2026).
Tích hợp thu hồi nhiệt
Một số nền tảng làm mát CDU còn tiến thêm một bước nữa bằng cách tích hợp bộ trao đổi nhiệt thứ ba hoặc bơm nhiệt để tăng nhiệt độ của nhiệt thu hồi để sử dụng trong hệ thống sưởi ấm khu vực hoặc xây dựng hệ thống HVAC. Tài liệu CDU của WKM-Michel mô tả các hệ thống có khả năng tạo ra nhiệt độ đầu ra phù hợp với mạng lưới sưởi ấm ở nhiệt độ thấp, với công nghệ bơm nhiệt tùy chọn để tăng mức nhiệt độ hơn nữa. Điều này biến trung tâm dữ liệu từ một nguồn nhiệt thuần túy thành một nguồn cung cấp năng lượng một phần — một quỹ đạo phù hợp với các chỉ thị về tính bền vững của EU yêu cầu các trung tâm dữ liệu vượt quá ngưỡng công suất nhất định phải báo cáo và giảm dần lượng nhiệt thải ra.
Lọc dòng phụ và tuổi thọ chất lỏng
Yếu tố hiệu quả thứ cấp thường bị đánh giá thấp trong quá trình lựa chọn CDU là độ sạch của chất làm mát. Các hạt có kích thước trên 10 micron có thể tạo ra bề mặt tấm lạnh vi mạch, tăng khả năng chịu nhiệt theo thời gian. Nền tảng CDU với chức năng lọc phun dòng bên liên tục — như được sử dụng trong các thiết kế trượt tập trung của Công nghệ Tích hợp Tối cao — giữ số lượng hạt ở mức thấp mà không yêu cầu tắt hệ thống để thay đổi bộ lọc. Kết quả là sự suy giảm khả năng chịu nhiệt giảm xuống giúp kéo dài khoảng thời gian giữa các lần thay tấm lạnh và duy trì hệ số truyền nhiệt được thiết kế trong suốt vòng đời của máy chủ.
Cân nhắc lắp đặt và vận hành làm mát CDU
Ngay cả một hệ thống CDU được xác định rõ ràng cũng sẽ hoạt động kém nếu quá trình cài đặt và vận hành không tuân theo đúng trình tự. Các lỗi phổ biến nhất được thấy trong quá trình triển khai tại hiện trường liên quan đến việc cuốn không khí vào vòng lặp thứ cấp, điểm đặt điểm sương không chính xác và việc vận hành không đầy đủ các thông số VFD của bộ nguồn thủy lực DC.
Xả và lọc không khí
Vòng thứ cấp phải được xả bằng chất làm mát được chỉ định (thường là nước khử ion có điện trở suất đo được trên 0,5 MΩ·cm) trước khi kết nối bất kỳ tấm lạnh nào. Các túi khí trong vi mạch tấm lạnh tạo ra các điểm nóng và có thể gây sôi cục bộ ngay cả khi chất làm mát khối lượng lớn ở dưới nhiệt độ bão hòa. Các điểm xả khí tự động phải được lắp đặt ở tất cả các điểm cao trong ống góp và cổng thông hơi của CDU phải được quay vòng trong quá trình đổ đầy. Nền tảng CDU có đường ống sẵn như mô hình DCX ECDU Entry bao gồm các đầu cắm cung cấp/trả lại tích hợp với các điểm thoát khí tích hợp có thể cắt giảm tới 60% nhân công đường ống tại chỗ so với việc xây dựng từng thành phần.
Vận hành điểm đặt điểm sương
Thuật toán quản lý điểm sương của bộ điều khiển CDU lấy số đọc nhiệt độ và độ ẩm tương đối từ các cảm biến bên trong phòng dữ liệu và tính toán mức nhiệt độ sàn cung cấp chất làm mát. Nếu phòng dữ liệu hoạt động ở nhiệt độ 24°C và độ ẩm tương đối 45%, điểm sương xấp xỉ 11,5°C và CDU phải duy trì nguồn cung cấp thứ cấp trên ít nhất 13°C với giới hạn an toàn phù hợp. Lỗi trong vị trí cảm biến - ví dụ: đặt cảm biến độ ẩm gần luồng không khí được đục lỗ thay vì ở luồng không khí quay trở lại - dẫn đến cảnh báo liên tục hoặc tệ hơn là xảy ra hiện tượng ngưng tụ không được phát hiện.
Bộ nguồn thủy lực DC Điều chỉnh VFD
Bộ truyền động tần số thay đổi điều khiển bộ nguồn thủy lực DC của CDU phải được điều chỉnh theo đường cong thủy lực thực tế của vòng thứ cấp được lắp đặt. Cài đặt quá tốc độ gây ra áp suất quá mức tại các đầu vào của tấm lạnh, có nguy cơ bị đùn hoặc hư hỏng đầu nối. Cài đặt tốc độ thấp làm giảm lưu lượng và cho phép nhiệt độ chip tăng lên trong khối lượng công việc cao điểm. Hầu hết các giao thức vận hành CDU liên quan đến việc ghi lại tốc độ bơm, chênh lệch áp suất và nhiệt độ đầu vào/đầu ra tại nhiều điểm vận hành và xác minh rằng lượng nhiệt truyền được tính toán phù hợp với điểm thiết kế nhiệt của máy chủ trong phạm vi ±5%.
Kiểm tra dự phòng
Trước khi khai báo hệ thống làm mát CDU hoạt động, mỗi bộ máy bơm dự phòng phải được thực hiện cách ly. Đối với cấu hình N 1, bơm chính sẽ tắt trong khi xác minh rằng thiết bị dự phòng khởi động trong thời gian tự động chuyển đổi (thường dưới 3 giây) và nhiệt độ nguồn cấp tấm lạnh không vượt quá điểm đặt ngắt trong quá trình chuyển đổi. Đối với cấu hình 2N, cả hai đoàn tàu được chạy đồng thời để xác minh sự phân bổ dòng chảy cân bằng qua ống góp, sau đó lần lượt mỗi đoàn tàu được cách ly.
Phương pháp làm mát bằng CDU so với phương pháp làm mát bằng chất lỏng thay thế
Làm mát trực tiếp trên chip dựa trên CDU là hình thức làm mát bằng chất lỏng được triển khai rộng rãi nhất trong các trung tâm dữ liệu, nhưng nó tồn tại cùng với các bộ trao đổi nhiệt cửa sau (RDHx), ngâm một pha và ngâm hai pha. Mỗi loại có một vai trò khác nhau và các yêu cầu về bộ nguồn thủy lực DC khác nhau đáng kể giữa các phương pháp tiếp cận.
So sánh công nghệ làm mát bằng chất lỏng cho các ứng dụng trung tâm dữ liệu (2025–2026) | Công nghệ | Tốc độ thu nhiệt | Yêu cầu sửa đổi máy chủ | Đơn vị thủy lực DC | Hỗ trợ công suất tối đa |
| CDU trực tiếp tới chip | 60–80% nhiệt của giá đỡ | Cần có tấm nguội trên CPU/GPU | Trình điều khiển vòng lặp thứ cấp chính | 250 kW |
| Bộ trao đổi nhiệt cửa sau (RDHx) | 40–60% nhiệt của giá đỡ | Không sửa đổi máy chủ | Lưu thông nước cơ sở | ~60 kW (giới hạn phía không khí) |
| Ngâm một pha | Lên đến 98% nhiệt của giá đỡ | Tấm trần trong bể điện môi | Bơm tuần hoàn điện môi | 300 kW |
| Ngâm hai pha | Lên đến 98% nhiệt của giá đỡ | Tấm ván trần trong chất lỏng sôi | Bơm trang điểm / ngưng tụ công suất thấp | 500 kW |
Lý do khiến hệ thống làm mát trực tiếp trên chip của CDU chiếm ưu thế trong các hoạt động triển khai hiện tại mặc dù chỉ thu được 60–80% nhiệt trên giá (nhiệt dư thoát ra qua sự đối lưu từ các bộ phận không được làm mát bằng chất lỏng như DIMM, bộ lưu trữ và nguồn điện được xử lý bằng không khí bổ sung) là sự kết hợp giữa khả năng tương thích của máy chủ và sự quen thuộc trong vận hành. Không giống như các hệ thống nhúng, giá đỡ được làm mát bằng CDU giữ lại khung máy chủ tiêu chuẩn, quy trình bảo trì tiêu chuẩn và phạm vi bảo hành tiêu chuẩn từ các OEM máy chủ — một yếu tố quan trọng đối với người mua doanh nghiệp có cơ sở lắp đặt lớn.
Bảo trì hệ thống làm mát CDU và bộ nguồn thủy lực DC
Một hệ thống làm mát CDU được thiết kế tốt chạy bộ nguồn thủy lực DC có kích thước phù hợp có thể hoạt động trong nhiều năm với sự can thiệp tối thiểu, nhưng chương trình bảo trì phòng ngừa có cấu trúc là điều cần thiết để tránh thời gian ngừng hoạt động ngoài dự kiến.
- Kiểm tra điện trở chất làm mát (hàng tháng): Nước khử ion từ từ loại bỏ ô nhiễm ion từ thành ống và vật liệu tấm lạnh. Điện trở suất giảm xuống dưới 0,1 MΩ·cm báo hiệu rằng hộp mực nhựa hỗn hợp cần được thay thế. Chạy chất làm mát có điện trở suất thấp sẽ làm tăng tốc độ ăn mòn điện trong các rãnh tấm nhôm nguội.
- Kiểm tra hộp lọc (hàng quý): Các bộ lọc dòng bên được xếp hạng 0,2–10 micron tích lũy hạt với tốc độ tỷ lệ thuận với vận tốc vòng lặp và diện tích bề mặt ống. Hầu hết các nền tảng CDU đều có chỉ báo chênh lệch áp suất trên vỏ bộ lọc; mức tăng vượt quá ngưỡng của nhà sản xuất (thường là 0,3–0,5 bar) sẽ dẫn đến đề xuất thay đổi. Nền tảng có vỏ bộ lọc kép cho phép thay đổi mà không làm gián đoạn dòng vòng lặp thứ cấp.
- Phân tích độ rung ổ bi bơm (nửa năm): Ngay cả các bộ nguồn thủy lực DC truyền động từ tính không bịt kín cũng có vòng bi trên trục cánh quạt bị mòn theo thời gian. Phân tích độ rung bằng cách sử dụng gia tốc kế đặt trên vỏ máy bơm có thể phát hiện tình trạng mòn ổ trục đang phát triển từ 3–6 tháng trước khi hỏng hóc - đủ thời gian để lên lịch thay thế theo kế hoạch mà không cần tắt máy khẩn cấp. Nền tảng điều khiển ECDU của DCX ghi lại liên tục các xu hướng dòng điện và độ rung của động cơ, đồng thời đưa ra các cảnh báo bảo trì dự đoán thông qua giao diện BMS của nó.
- Đánh giá tắc nghẽn trao đổi nhiệt (hàng năm): Bề mặt phía sơ cấp (nước cơ sở) của bộ trao đổi nhiệt dạng tấm là vị trí có nhiều khả năng xảy ra cặn bẩn nhất, đặc biệt ở những khu vực nơi nước cơ sở có độ cứng hoặc hàm lượng sinh học cao. Thử nghiệm hiệu suất nhiệt hàng năm - so sánh tốc độ truyền nhiệt thực tế ở các điều kiện nhiệt độ và lưu lượng đo được với đường cong thiết kế - phát hiện sự tắc nghẽn trước khi nó làm giảm nhiệt độ nguồn cung cấp vòng thứ cấp.
- Kiểm tra trực quan tấm lạnh (khi làm mới máy chủ): Khi máy chủ được thay thế hoặc nâng cấp, các tấm lạnh phải được kiểm tra bằng mắt xem có vết rỗ ăn mòn, vết khía hoặc đùn vòng chữ o tại các phụ kiện ngắt kết nối nhanh hay không. Tài liệu CDU của Eaton lưu ý rằng việc ngắt kết nối nhanh chóng của Blind-mate bằng phụ kiện xoay 360 độ sẽ giảm thiểu lực tác dụng trong quá trình kết nối và ngắt kết nối, giảm hư hỏng vòng chữ o — nhưng vẫn cần phải kiểm tra.
Tương lai của việc làm mát CDU: Xu hướng định hình thế hệ tiếp theo
Một số xu hướng công nghệ hội tụ sẽ định hình cách phát triển của hệ thống làm mát CDU và các bộ nguồn thủy lực DC của chúng cho đến cuối những năm 2020. Hiểu được những hướng này sẽ giúp các nhà quy hoạch trung tâm dữ liệu đưa ra quyết định mua hàng sao cho phù hợp với các thế hệ cơ sở hạ tầng trong tương lai.
Kiến trúc nguồn 48V DC
Khi các cơ sở siêu quy mô áp dụng phân phối giá đỡ 48V DC để giảm tổn thất đồng, các cụm bơm CDU đang được thiết kế lại để chạy nguyên bản ở 48V. Điều này giúp loại bỏ bộ cấp nguồn AC khỏi kiến trúc điện của CDU, giảm tổn thất chuyển đổi và đơn giản hóa việc bảo trì. Tài liệu CoreMotion của Moog đã liệt kê 48V DC là điện áp hoạt động được hỗ trợ.
Kiểm soát luồng dựa trên AI
Các nền tảng điều khiển CDU thế hệ tiếp theo đang tích hợp các thuật toán học máy để dự đoán nhu cầu làm mát dựa trên loại khối lượng công việc - chẳng hạn như phân biệt giữa đào tạo AI chuyên sâu theo ma trận nhân (công suất đỉnh duy trì) và phân phối suy luận (tải nhiều biến đổi, cường độ cao). Theo dữ liệu hiện trường ban đầu từ quá trình triển khai siêu quy mô, việc điều chỉnh lưu lượng dự đoán giúp giảm 20–40% năng lượng của máy bơm so với các vòng điều khiển tích phân tỷ lệ phản ứng.
Cơ sở hạ tầng kết nối nhanh được chuẩn hóa
Dự án Điện toán Mở (OCP) và các tập đoàn công nghiệp tương đương đang thúc đẩy tiêu chuẩn hóa các điểm kết nối đa dạng CDU, cho phép các tấm lạnh của nhiều nhà cung cấp kết nối với một CDU duy nhất mà không cần phụ kiện tùy chỉnh. Eaton ROL4000, lấy cảm hứng từ thông số kỹ thuật thế hệ thứ năm của OCP Project Deschutes, chứng minh cách cấu hình kết nối tiêu chuẩn có thể phục vụ tải làm mát 2 MW ở nhiệt độ tiếp cận 3°C — chỉ có thể đạt được với bộ trao đổi nhiệt cấp AT3 và đầu ra bộ nguồn thủy lực DC được kiểm soát chính xác.
Thu hồi nhiệt tích hợp theo tiêu chuẩn
Áp lực pháp lý, đặc biệt là ở Châu Âu, đang đẩy nhanh việc tích hợp các điều khoản thu hồi nhiệt vào các thông số kỹ thuật cơ bản của CDU. Dòng sản phẩm CDU hiện tại của WKM-Michel bao gồm cổng trao đổi nhiệt tùy chọn tại nhà máy để tách nhiệt thải, với chiến lược kiểm soát đảm bảo hiệu suất làm mát được ưu tiên tuyệt đối về mặt thủy lực so với thông lượng thu hồi nhiệt. Khả năng cung cấp năng lượng cho các mạng sưởi ấm cục bộ từ nhiệt thải của trung tâm dữ liệu đang chuyển từ tùy chọn cao cấp sang tính năng tiêu chuẩn trong các bản phát hành nền tảng 2025–2026.
Câu hỏi thường gặp về làm mát CDU
Sự khác biệt giữa đơn vị CDU và CRAC là gì?
Bộ điều hòa không khí trong phòng máy tính (CRAC) sử dụng chất làm lạnh hoặc nước lạnh để làm mát không khí tuần hoàn trong phòng dữ liệu. CDU là hệ thống trao đổi nhiệt từ lỏng sang lỏng, phân phối chất làm mát trực tiếp đến phần cứng CNTT thông qua các tấm lạnh hoặc ống góp. CDU tiết kiệm nhiệt hơn nhiều cho các ứng dụng mật độ cao nhưng yêu cầu khả năng tương thích tấm lạnh phía máy chủ. Các thiết bị CRAC hoạt động với các máy chủ tiêu chuẩn chưa được sửa đổi và vẫn phù hợp làm mát bổ sung cho hệ thống lắp đặt CDU giúp thu giữ 60–80% nhiệt của giá đỡ ở dạng lỏng, để lại một ít nhiệt dư để loại bỏ không khí.
Bộ nguồn thủy lực DC khác với máy bơm AC tiêu chuẩn trong các ứng dụng CDU như thế nào?
Bộ nguồn thủy lực DC sử dụng động cơ DC không chổi than có chuyển mạch điện tử, mang lại khả năng điều khiển tốc độ thay đổi, hiệu suất cao hơn khi tải một phần, phát ra âm thanh thấp hơn và khả năng tương thích với các bus phân phối nguồn DC (12V hoặc 48V). Máy bơm AC tiêu chuẩn chạy ở tốc độ cố định (hoặc với VFD bên ngoài riêng biệt), yêu cầu nguồn điện AC và có tổn thất không tải cao hơn. Đối với các ứng dụng CDU trong giá đỡ, nơi không gian và nguồn điện bị hạn chế chặt chẽ và khối lượng công việc thay đổi đòi hỏi dòng chảy thích ứng, bộ nguồn thủy lực DC hiện là lựa chọn mặc định của các nhà sản xuất hàng đầu bao gồm Panasonic, Moog và TOPSFLO.
Nên sử dụng chất làm mát nào trong vòng thứ cấp CDU?
Lựa chọn phổ biến nhất là nước khử ion có điện trở suất duy trì trên 0,5 MΩ·cm. Đối với các cơ sở có nhiệt độ môi trường xung quanh có thể giảm xuống dưới 10°C (làm mát ngoài trời, vị trí rìa), hỗn hợp nước-propylen glycol ở mức 25–30% glycol theo thể tích (PG25 hoặc PG30) được sử dụng để chống đóng băng. Propylene glycol làm giảm nhẹ công suất nhiệt dung riêng và tăng độ nhớt, cả hai đều làm tăng năng lượng bơm cần thiết cho một tải nhiệt nhất định - một yếu tố phải được tính đến khi định cỡ bộ nguồn thủy lực DC. Nên sử dụng các gói chất ức chế được thiết kế đặc biệt để tương thích với tấm lạnh bằng nhôm và đồng và độ pH của hệ thống phải được duy trì trong khoảng từ 7,0 đến 8,5.
Hệ thống làm mát CDU có thể được trang bị thêm vào một trung tâm dữ liệu làm mát bằng không khí hiện có không?
Có, nhưng độ phức tạp thực tế phụ thuộc vào việc liệu nước cơ sở đã có sẵn trong khoảng trắng hay chưa. Nếu ống đứng nước lạnh kết thúc trong phòng cơ khí chứ không phải trên sàn phòng dữ liệu, các CDU liên tiếp được kết nối thông qua cụm ống mềm sẽ cung cấp đường dẫn ít gây gián đoạn nhất. Các thiết bị CRAC có thể vẫn hoạt động để loại bỏ nhiệt dư trong khi phạm vi phủ sóng CDU được mở rộng theo từng giá đỡ. Nền tảng CDU nhỏ gọn theo hàng được thiết kế đặc biệt dành cho trường hợp sử dụng tiềm năng này — ví dụ: DCX HYDRO CDU 12 được mô tả là phù hợp với "bất kỳ môi trường phòng dữ liệu nào có vị trí hành lang kỹ thuật hoặc theo hàng". Nhân công làm đường ống là biến chi phí chủ yếu; Nền tảng CDU được lắp đặt sẵn bao gồm các tiêu đề cung cấp/trả lại và các điểm thoát khí có thể giảm đáng kể thời gian cài đặt.
Mức dự phòng nào phù hợp cho hệ thống làm mát CDU?
Mức dự phòng thích hợp phản ánh các yêu cầu rộng hơn về tầng trung tâm dữ liệu. Triển khai tương đương Cấp III (99,982% thời gian hoạt động) thường sử dụng dự phòng bơm N 1 trong mỗi CDU, kết hợp với các van cách ly đa dạng cho phép đưa CDU ngoại tuyến mà không làm gián đoạn dòng chảy đến các giá đỡ liền kề. Triển khai tương đương Cấp IV sử dụng kiến trúc 2N — hai bộ CDU độc lập, mỗi bộ có kích thước để xử lý 100% tải nhiệt của giá đỡ, với tính năng tự động chuyển đổi khi máy bơm bị hỏng hoặc bảo trì. Đối với môi trường đào tạo AI siêu quy mô, nơi ngay cả việc điều chỉnh nhiệt trong thời gian ngắn cũng làm giảm thời gian hoàn thành công việc trên hàng nghìn GPU, kiến trúc 2N là tiêu chuẩn bất chấp chi phí vốn bổ sung.
Làm mát CDU ảnh hưởng đến PUE như thế nào so với làm mát không khí?
Một hệ thống làm mát CDU được ủy quyền tốt hoạt động với các bộ trao đổi nhiệt tương thích với nước ấm và bộ nguồn thủy lực DC được điều chỉnh tối ưu thường làm giảm PUE của cơ sở từ phạm vi 1,4–1,8 điển hình của các cơ sở làm mát bằng không khí xuống còn 1,1–1,2. Sự cải tiến này đến từ ba nguồn: loại bỏ các bộ xử lý không khí trong phòng máy tính tiêu tốn nhiều năng lượng, kéo dài thời gian làm mát miễn phí (vận hành làm lạnh) nhờ nhiệt độ nước cung cấp cho phép cao hơn và giảm công suất quạt của thiết bị CNTT do CPU và GPU làm mát bằng chất lỏng không còn yêu cầu cùng một luồng khí để loại bỏ nhiệt. Một số nhà khai thác siêu quy mô báo cáo giá trị PUE đạt gần 1,05 đối với các cơ sở làm mát bằng chất lỏng mới ở vùng khí hậu ôn đới.
Tuổi thọ điển hình của hệ thống làm mát CDU là bao nhiêu?
Bộ trao đổi nhiệt dạng tấm và hệ thống đường ống đa dạng trong hệ thống CDU được thiết kế để có tuổi thọ sử dụng từ 15–20 năm trong điều kiện vận hành bình thường, giả sử chất làm mát được duy trì và áp suất hệ thống vẫn nằm trong giới hạn thiết kế. Các bộ phận có nhiều khả năng cần thay thế sớm nhất là cụm máy bơm (thường có tuổi thọ vòng bi từ 5–8 năm đối với bộ nguồn thủy lực DC truyền động từ tính, có thể mở rộng bằng bảo trì dự đoán) và vòng đệm đàn hồi tại các phụ kiện ngắt kết nối nhanh (2–5 năm tùy thuộc vào tần suất kết nối). Các mô-đun cảm biến và thiết bị điện tử điều khiển thường được bảo hành từ 3–5 năm và có thể yêu cầu thay thế theo chu kỳ 7–10 năm khi chương trình cơ sở ngừng hỗ trợ cho các thế hệ nền tảng cũ hơn.
CDU cần bao nhiêu tốc độ dòng cho giá máy chủ AI 100 kW?
Đối với giá đỡ 100 kW có chênh lệch nhiệt độ 10 K ở phía thứ cấp sử dụng nước làm chất làm mát, lưu lượng khối lượng yêu cầu là khoảng 2,4 kg/s hoặc 144 L/phút. Việc thêm giới hạn an toàn 15% cho tổn thất phân phối dòng chảy trong ống góp sẽ nâng thông số kỹ thuật của bộ nguồn thủy lực DC lên khoảng 165 L/phút tại đầu ra CDU. Ở áp suất thiết kế 3 bar (có tính đến tấm lạnh và áp suất ống góp), điều này tương ứng với yêu cầu công suất thủy lực của máy bơm khoảng 820 W. Với hiệu suất của bộ nguồn thủy lực DC là 65–75%, điện đầu vào của cụm máy bơm là khoảng 1,1–1,3 kW — thấp hơn 1,3% tải CNTT của giá đỡ, xác nhận rằng chi phí bơm của làm mát bằng chất lỏng là không đáng kể so với lợi ích về nhiệt của nó.
