Hệ thống thủy lực làm gì về mặt lực lượng?

Hệ thống thủy lực truyền, nhân và điều khiển chính xác lực cơ học bằng cách truyền áp suất qua chất lỏng kèm theo. Chức năng cốt lõi rất đơn giản: một lực nhỏ tác dụng lên một piston nhỏ sẽ tạo ra áp suất bằng một lực lớn tác dụng lên một piston lớn , bởi vì áp suất phân bố đều khắp chất lỏng bị giới hạn (Định luật Pascal). Điều này làm cho công nghệ thủy lực trở thành một trong những giải pháp cơ học tiết kiệm lực nhất từng được thiết kế - có khả năng di chuyển hàng chục nghìn kg bằng thiết bị mà người vận hành điều khiển bằng một tay. Bộ nguồn thủy lực (HPU) nằm ở trung tâm của quá trình này, đóng vai trò là nguồn chất lỏng điều áp mà mọi bộ truyền động trong hệ thống đều phụ thuộc vào.

Vật lý đằng sau phép nhân lực thủy lực

Định luật Pascal phát biểu rằng áp suất tác dụng lên một chất lỏng kèm theo được truyền không suy giảm theo mọi hướng. Hệ quả toán học là lực sinh ra tỉ lệ thuận với diện tích piston. Nếu người vận hành đẩy với lực 100 N lên một pít-tông có bề mặt 1 cm2 thì áp suất sinh ra là 100 N/cm2 sẽ truyền khắp chất lỏng. Khi áp suất đó đạt tới một hình trụ đầu ra có bề mặt 50 cm², nó sẽ cung cấp 5.000 N — hệ số nhân lực 50:1 mà không cần thêm bất kỳ năng lượng đầu vào nào ngoài mức mà Định luật Pascal yêu cầu.

Đây không phải là phép thuật hay nguồn năng lượng miễn phí. Sự đánh đổi là khoảng cách: piston đầu ra chỉ di chuyển bằng 1/50 quãng đường mà piston đầu vào di chuyển. Năng lượng được bảo toàn. Điều mà thủy lực làm rất tốt là định hình lại lực và chuyển vị theo tỷ lệ mà một ứng dụng cụ thể yêu cầu - điều mà các bánh răng cơ học thực hiện được nhưng lại gây ra tổn thất ma sát nhiều hơn và độ phức tạp về cấu trúc.

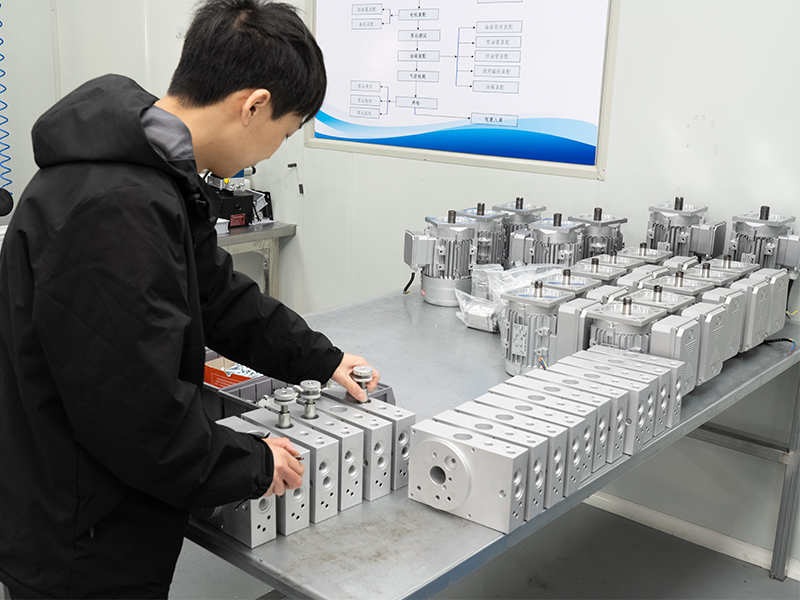

Trong một hệ thống công nghiệp thực sự, Đơn vị năng lượng thủy lực tạo ra áp lực này liên tục và theo yêu cầu. Một HPU điển hình kết hợp một bể chứa (thường là 50–500 lít), một máy bơm điều khiển bằng động cơ, van giảm áp, bộ lọc và mạch làm mát. Máy bơm chuyển đổi năng lượng cơ quay thành áp suất chất lỏng, thường đạt được áp suất vận hành từ 140 bar đến 350 bar tùy thuộc vào ứng dụng. Áp suất đó là thế năng cơ học được lưu trữ mà bộ truyền động chuyển đổi trở lại thành lực tuyến tính hoặc lực quay bất cứ khi nào cần thiết.

Lực so với áp suất so với dòng chảy: Giữ các khái niệm rõ ràng

Một điểm dễ nhầm lẫn là mối quan hệ giữa áp suất và dòng chảy. Áp suất (được đo bằng bar hoặc PSI) xác định lực mà xi lanh có thể tác dụng. Tốc độ dòng chảy (được đo bằng lít trên phút hoặc GPM) xác định tốc độ di chuyển của xi lanh. Bộ nguồn thủy lực phải cung cấp cả hai theo sự kết hợp chính xác:

• Áp suất cao với dòng chảy thấp → chuyển động chậm của tải rất nặng
• Áp suất thấp hơn với lưu lượng cao → chuyển động nhanh của tải nhẹ hơn
• Áp suất cao với lưu lượng cao → công suất đầu ra tối đa, yêu cầu động cơ và máy bơm HPU lớn hơn

Công thức F = P × A (Lực bằng Áp suất nhân với Diện tích Xi lanh) chi phối mọi bộ truyền động trong mạch. Các kỹ sư sử dụng phương trình này để xác định kích thước xi lanh, chọn công suất bơm và đặt ngưỡng van giảm áp trong giai đoạn thiết kế.

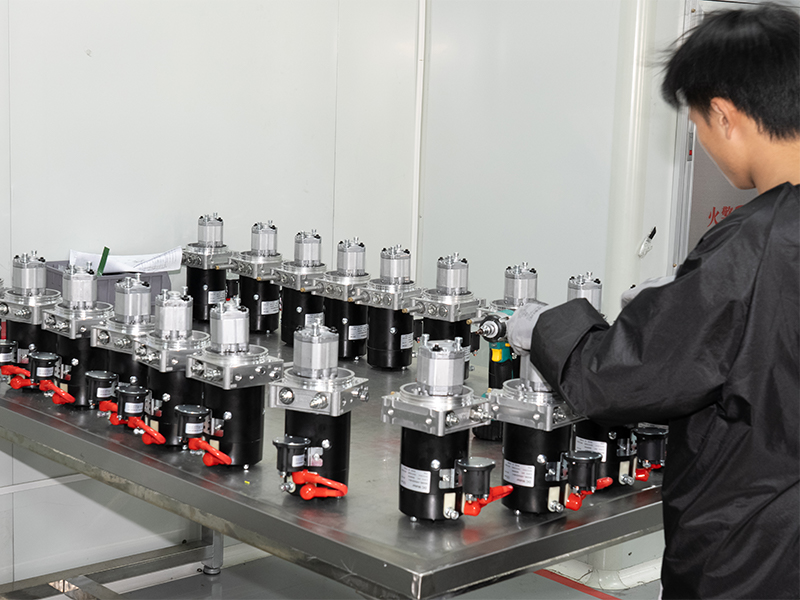

Đơn vị năng lượng thủy lực thực sự làm gì để buộc

Bộ nguồn thủy lực không chỉ đơn giản là một máy bơm được bắt vít vào thùng chứa. Vai trò của nó trong việc quản lý lực lượng trong toàn hệ thống là chủ động và liên tục. HPU điều chỉnh đồng thời ba thông số liên quan đến lực: áp suất khả dụng tối đa (được đặt bởi van giảm áp chính), áp suất làm việc được cung cấp cho từng nhánh mạch (được đặt bởi các van giảm áp riêng lẻ) và tốc độ có thể áp dụng lực (được điều chỉnh bởi các van điều khiển dòng chảy).

Tạo và giảm áp lực

Mỗi Bộ nguồn thủy lực đều kết hợp ít nhất một van giảm áp được đặt ở áp suất tối đa cho phép của hệ thống. Khi bộ truyền động dừng lại trước một tải trọng cố định, máy bơm sẽ tiếp tục cung cấp dòng chảy. Nếu không có van xả, áp suất sẽ tăng lên cho đến khi có sự cố cơ học nào đó xảy ra. Van xả chuyển dòng chảy dư thừa trở lại bể chứa , lực giới hạn ở mức an toàn. Trong hệ thống 200 bar vận hành xi lanh có đường kính 80 cm², lực tạo ra tối đa theo lý thuyết là 160.000 N (khoảng 16,3 tấn) — và mức trần đó được duy trì nhờ cài đặt giảm nhẹ của HPU chứ không phải do hạn chế của người vận hành.

Điều chế lực thông qua các van tỷ lệ

Các bộ nguồn thủy lực hiện đại ngày càng tích hợp các van tỷ lệ hoặc van phụ cho phép đầu ra lực biến đổi vô hạn giữa 0 và mức tối đa của hệ thống. Không giống như các van điều khiển hướng bật/tắt, các van tỷ lệ phản ứng với tín hiệu điện (thường là 0–10 V hoặc 4–20 mA) và định vị ống cuộn của chúng theo tỷ lệ trực tiếp với tín hiệu đó. Kết quả là máy ép có thể tác dụng 5.000 N trong một giai đoạn của chu kỳ và tăng dần lên 80.000 N trong giai đoạn ép - tất cả được điều khiển bởi bộ điều khiển điện tử của HPU mà không cần điều chỉnh cơ học.

Thiết kế HPU cảm biến tải

Bộ nguồn thủy lực cảm biến tải liên tục đo nhu cầu áp suất tại bộ truyền động và điều chỉnh đầu ra của bơm cho phù hợp. Thay vì luôn tạo ra áp suất tối đa và đổ phần thừa qua van xả, HPU cảm biến tải chỉ tạo ra áp suất mà tải thực sự yêu cầu cộng với một biên độ nhỏ (thường cao hơn áp suất tải từ 20–30 bar). Cách tiếp cận này giúp giảm mức tiêu thụ năng lượng từ 30–50% so với các hệ thống dịch chuyển cố định trong các ứng dụng có tải thay đổi — một lợi thế đáng kể trong thiết bị di động, máy ép phun và dây chuyền ép tự động.

Các loại lực quản lý hệ thống thủy lực

Hệ thống thủy lực xử lý một số loại lực riêng biệt và hiểu rõ từng loại lực sẽ giải thích lý do tại sao công nghệ này xuất hiện trong các ứng dụng đa dạng như vậy — từ thiết bị hạ cánh hàng không vũ trụ đến thiết bị thu hoạch nông nghiệp.

Mỗi loại lực yêu cầu một Bộ nguồn thủy lực và mạch điện được cấu hình cụ thể. Ứng dụng bắt bu lông đòi hỏi lực kéo cần HPU áp suất cao (thường là 700–1.000 bar đối với bộ căng bu lông thủy lực) với tốc độ dòng chảy thấp và kiểm soát áp suất chính xác. Ứng dụng tời lớn ưu tiên đầu ra mô-men xoắn cao liên tục từ động cơ thủy lực được cung cấp bởi HPU dòng chảy cao. Các nguyên tắc vật lý tương tự được áp dụng nhưng việc lựa chọn thành phần có sự khác biệt đáng kể.

Xi lanh thủy lực chuyển đổi áp suất thành lực có thể sử dụng như thế nào

Xi lanh thủy lực là thiết bị truyền động phổ biến nhất để chuyển đổi áp suất chất lỏng thành lực tuyến tính. Nó bao gồm một thùng thép, một piston và một thanh. Dầu được điều áp từ Bộ nguồn thủy lực đi vào một bên của piston, tạo ra một lực đẩy piston và thanh truyền theo hướng ngược lại. Lực sinh ra tuân theo trực tiếp F = P × A.

Vấn đề vi phân lực trong xi lanh tác động kép

Xi lanh tác động kép - những xi lanh nhận áp lực ở cả hai phía - tạo ra các lực kéo dài và rút lại khác nhau. Khi mở rộng, toàn bộ diện tích lỗ khoan (ví dụ: 100 cm2) phải chịu áp lực. Khi rút lại, thanh truyền chiếm một phần mặt pít-tông, để lại diện tích hình khuyên nhỏ hơn (ví dụ: 65 cm2 nếu thanh truyền làm giảm diện tích hiệu dụng 35%). Ở 200 bar, lực kéo là 200.000 N; lực rút chỉ là 130.000 N từ cùng một nguồn áp suất. Các nhà thiết kế mạch phải tính đến sự bất đối xứng này khi xác định cả đầu ra HPU và kết cấu cơ học xung quanh hình trụ.

Van đối trọng và ngăn chặn lực

Khi một xi lanh giữ một tải trọng lơ lửng - cần cẩu nâng lên, thân xe ben nghiêng, trục ép được nâng lên - trọng lực tác dụng lực liên tục mà mạch thủy lực phải chống lại. Van đối trọng là van kiểm tra thí điểm được đặt cao hơn áp suất do tải gây ra một chút. Chúng ngăn không cho xi lanh chuyển động trừ khi HPU chủ động ra lệnh chuyển động. Nếu không có chúng, sự cố ống mềm hoặc trục trặc van sẽ khiến tải trọng giảm không kiểm soát được. Do đó, van đối trọng là một thiết bị an toàn lực quan trọng chứ không phải là một cải tiến tùy chọn.

Lực thủy lực trong các ứng dụng công nghiệp trong thế giới thực

Khoảng cách giữa thủy lực trong sách giáo khoa và các hệ thống được triển khai thực tế thường nằm ở cách quản lý lực trong các điều kiện khác nhau. Một số ngành công nghiệp chứng minh bề rộng của những gì thao tác lực thủy lực đạt được trong thực tế.

Máy ép và tạo hình kim loại

Một máy ép thủy lực lớn dùng để kéo sâu kim loại tấm có thể tác dụng lực nén 5.000 kN - khoảng 500 tấn. Bộ nguồn thủy lực cung cấp máy ép như vậy thường chạy ở áp suất 250–350 bar và kết hợp với bộ tích lũy thủy lực để xử lý nhu cầu lưu lượng cao nhất trong hành trình tạo hình mà không làm động cơ truyền động quá khổ. Bộ tích lũy lưu trữ chất lỏng có áp suất giữa các hành trình và giải phóng nó nhanh chóng khi máy ép cần lực tối đa trong một khoảng thời gian ngắn. Điều này cho phép động cơ HPU có kích thước phù hợp với công suất trung bình thay vì công suất cực đại, thường giảm kích thước động cơ từ 40–60% so với hệ thống không có ắc quy.

Thiết bị ngoài khơi và dưới biển

Thiết bị ngăn ngừa phun trào dưới biển (BOP) trên các giếng dầu và khí đốt hoạt động ở độ sâu mà không thể tiếp cận bằng cơ học. Bộ nguồn thủy lực của họ - thường được gọi là Mô-đun điều khiển dưới biển trong bối cảnh này - phải đóng các thanh chắn để bịt kín lỗ khoan chống lại áp suất vượt quá 690 bar (10.000 PSI). Bản thân các thanh trượt yêu cầu lực tác động lên tới hàng chục triệu Newton. Sự dư thừa là không thể thương lượng: mỗi HPU dưới biển đều kết hợp nhiều bộ tích áp độc lập có đủ năng lượng dự trữ để vận hành BOP ít nhất hai lần mà không cần bất kỳ nguồn điện bề mặt nào, theo yêu cầu của các quy định kiểm soát giếng quốc tế.

Thiết bị xây dựng di động

Máy đào 50 tấn sử dụng bơm thủy lực dẫn động bằng động cơ như một Bộ nguồn thủy lực di động cung cấp đồng thời cho các mạch cần, tay đòn, gầu và xích đu. Áp suất làm việc điển hình nằm trong khoảng từ 320 đến 380 bar. Chỉ riêng xi lanh gầu có thể tạo ra lực đột phá 350–500 kN, cho phép máy cắt xuyên qua các loại đất cứng như đá được nén chặt. Máy đào hiện đại sử dụng bộ điều khiển cảm biến tải điện tử để theo dõi nhu cầu áp suất của từng mạch và điều chỉnh dịch chuyển bơm phù hợp, giữ cho động cơ hoạt động gần hiệu suất cao nhất thay vì phải chạy hết ga trước tải quá khổ.

Cơ cấu điều khiển chuyến bay hàng không vũ trụ

Máy bay thương mại sử dụng hệ thống thủy lực hoạt động ở áp suất 207 bar (3.000 PSI) - với một số nền tảng mới hơn chuyển sang áp suất 345 bar (5.000 PSI) - để di chuyển các bề mặt điều khiển chuyến bay chống lại tải trọng khí động học có thể đạt tới hàng trăm kilonewton ở tốc độ cao. Máy bơm điều khiển bằng động cơ của máy bay đóng vai trò là Bộ nguồn thủy lực trên máy bay, được bổ sung bởi máy bơm động cơ điện và tua bin khí để dự phòng khẩn cấp. Lực ở đây không chỉ phải lớn mà còn tỷ lệ chính xác với đầu vào của phi công, đó là lý do tại sao bộ truyền động điện thủy tĩnh (EHA) - bộ nguồn thủy lực khép kín được tích hợp vào mỗi bộ truyền động - ngày càng được sử dụng nhiều trên máy bay bay bằng dây.

Tổn thất lực trong hệ thống thủy lực và cách giảm thiểu chúng

Không có hệ thống thủy lực nào hiệu quả 100%. Tổn thất về lực và năng lượng xảy ra ở nhiều điểm và Bộ nguồn thủy lực được thiết kế tốt sẽ giải quyết từng nguồn một cách có hệ thống.

Tổn thất do ma sát nhớt trong đường ống và van

Khi dầu chảy qua đường ống, ống mềm và đường van, ma sát nhớt sẽ tiêu tốn áp suất. Sự giảm áp suất này có nghĩa là bộ truyền động nhận được ít áp suất hơn HPU tạo ra. Mối quan hệ Hagen-Poiseuille cho thấy độ giảm áp suất tăng theo lũy thừa bốn của vận tốc trong dòng chảy tầng - nghĩa là đường kính ống tăng gấp đôi (và do đó làm giảm tốc độ dòng chảy) làm giảm sức cản theo hệ số 16. Các đường thủy lực có kích thước phù hợp sẽ giới hạn tốc độ ở mức 2–4 m/s trong đường ống áp lực và 1–2 m/s ở đường hồi lưu để giữ tổn thất do ma sát dưới 2–3% áp suất hệ thống trong hoạt động bình thường.

Tổn thất do rò rỉ qua các vòng đệm và van

Tất cả các xi lanh và van thủy lực đều có rò rỉ bên trong - dầu đi qua các vòng đệm và khe hở ống chỉ mà không thực hiện được công việc hữu ích. Trong một xi lanh có vòng đệm bị mòn, sự rò rỉ bên trong cho phép piston trôi đi khi chịu tải và HPU phải liên tục bù đắp bằng cách cung cấp thêm lưu lượng chỉ để duy trì vị trí. Rò rỉ bên trong trong một xi lanh khỏe mạnh thường là 1–5 mL/phút ở áp suất định mức ; phớt bị mòn có thể tăng tốc độ này lên hàng trăm mL/phút, gây ra tổn thất lực và HPU quá nóng do dầu chuyển hướng chuyển động năng thành nhiệt mà không di chuyển bất kỳ tải nào.

Tổn thất nhiệt và thay đổi độ nhớt của chất lỏng

Độ nhớt của dầu thủy lực giảm khi nhiệt độ tăng. Ở nhiệt độ vận hành chính xác (thường là 40–60°C), dầu cung cấp đủ khả năng bôi trơn và kiểm soát rò rỉ. Trên 80°C, độ nhớt giảm mạnh, độ rò rỉ tăng lên, vòng đệm bị thoái hóa nhanh hơn và quá trình oxy hóa bắt đầu phá vỡ thành phần hóa học của dầu. Bộ trao đổi nhiệt của Bộ nguồn thủy lực duy trì nhiệt độ chất lỏng trong dải chấp nhận được này. HPU công nghiệp thường có kích thước để loại bỏ 25–35% năng lượng đầu vào dưới dạng nhiệt khi hoạt động liên tục - một lời nhắc nhở rằng một phần đáng kể năng lượng cơ học được đầu tư vào việc tạo áp suất cho chất lỏng không bao giờ đến được bộ truyền động dưới dạng lực hữu ích.

So sánh lực thủy lực với các công nghệ thay thế

Việc hiểu những gì hệ thống thủy lực làm với lực trở nên rõ ràng hơn khi so sánh với các lựa chọn thay thế bằng khí nén và cơ điện.

• Hệ thống khí nén hoạt động ở mức 6–10 bar so với 140–700 bar của thủy lực. Để có cùng một lực tạo ra, xi lanh khí nén phải lớn hơn nhiều - thường gấp 20–50 lần diện tích lỗ khoan. Khí nén hoạt động tốt cho các công việc nhẹ nhàng, nhanh chóng, lặp đi lặp lại nhưng không thể đạt tới mật độ lực của bộ truyền động thủy lực.
• Thiết bị truyền động tuyến tính điện (Trục vít bi hoặc vít con lăn dẫn động) có thể đạt được lực cao với khả năng điều khiển vị trí chính xác nhưng bị hạn chế bởi các ràng buộc về nhiệt trên động cơ. Một bộ truyền động vít bi sản sinh liên tục 500 kN sẽ cần một động cơ và hệ thống truyền động lớn hơn và nặng hơn nhiều lần so với xi lanh thủy lực và HPU tương đương. Đối với tải cao điểm không liên tục, khoảng cách thu hẹp đáng kể khi loại bộ tích lũy HPU khỏi so sánh.

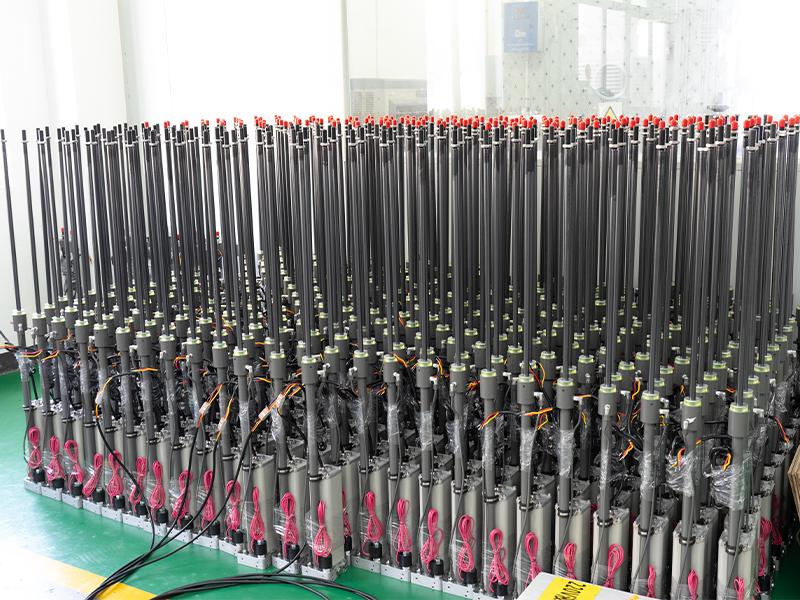

• Thiết bị truyền động điện-thủy lực (EHA) kết hợp cả hai công nghệ: một động cơ điện dẫn động một máy bơm nhỏ được tích hợp trực tiếp vào thân thiết bị truyền động, loại bỏ các đường thủy lực trung tâm. Các bộ phận khép kín này duy trì lợi thế về mật độ lực của thủy lực đồng thời cải thiện hiệu quả sử dụng năng lượng và loại bỏ Bộ nguồn thủy lực tập trung cho các kiến ​​trúc truyền động phân tán.

Kết luận từ sự so sánh này là việc nhân lực thủy lực vẫn chưa thể so sánh được về mật độ công suất - tỷ lệ lực tạo ra trên khối lượng và trọng lượng của hệ thống. Một xi lanh thủy lực tạo ra 1.000 kN có thể nặng 80 kg và chiếm 0,04 m³. Một thiết bị truyền động cơ điện tương đương sẽ nặng hơn nhiều lần và chiếm nhiều không gian hơn đáng kể.

Chọn một đơn vị năng lượng thủy lực cho một yêu cầu về lực nhất định

Việc chỉ định HPU cho một yêu cầu lực đã biết tuân theo một trình tự logic. Mỗi bước được xây dựng dựa trên bước trước đó và các lỗi sớm trong quá trình tính toán sẽ dẫn đến thiết bị quá khổ hoặc quá nhỏ.

1. Xác định lực yêu cầu tối đa tại mỗi bộ truyền động, bao gồm lực động, ma sát và hệ số an toàn (thường bằng 1,25–1,5× tải tính toán).
2. Chọn áp suất vận hành - áp suất cao hơn cho phép các xi lanh nhỏ hơn nhưng đòi hỏi các vòng đệm, phụ kiện và ống mềm chắc chắn hơn. 200–250 bar là điểm cân bằng công nghiệp phổ biến.
3. Tính toán lỗ xi lanh cần thiết sử dụng A = F `P. Đối với 500 kN ở 250 bar: A = 500.000 N `250 N/cm² = 2.000 cm², cho đường kính lỗ khoan khoảng 504 mm.
4. Xác định tốc độ dòng chảy yêu cầu dựa trên vận tốc hình trụ mong muốn: Q = A × v. Đối với hình trụ 2.000 cm² kéo dài với tốc độ 0,05 m/s: Q = 2.000 cm² × 5 cm/s = 10.000 cm³/s = 600 lít/phút.
5. Tính công suất động cơ truyền động : P = (Q × áp suất) → hiệu suất. Ở 600 L/phút và 250 bar với hiệu suất 85%: P ≈ (600/60 × 10⁻³ m³/s × 25.000.000 Pa) 0,85 ≈ 294 kW.
6. Kích thước hồ chứa — nguyên tắc chung là 3–5× lưu lượng bơm mỗi phút. Đối với máy bơm 600 L/phút, bình chứa sẽ là 1.800–3.000 lít.
7. Đánh giá nhu cầu loại bỏ nhiệt và chỉ định bộ làm mát có khả năng xử lý 25–35% năng lượng đầu vào dưới dạng nhiệt khi hoạt động liên tục.

Cách tiếp cận có cấu trúc này đảm bảo Bộ nguồn thủy lực cung cấp chính xác lực mà ứng dụng cần - không hơn không kém - ở mức độ hiệu quả và độ tin cậy mà môi trường vận hành yêu cầu. HPU quá khổ gây lãng phí năng lượng và vốn; các thiết bị có kích thước nhỏ chạy nóng, van xả liên tục và hỏng sớm.

Đo lường và giám sát lực trong hệ thống thủy lực

Vì áp suất tỷ lệ thuận với lực trong mạch thủy lực nên áp suất hệ thống giám sát cung cấp dữ liệu lực theo thời gian thực với chi phí thấp. Một bộ chuyển đổi áp suất được gắn gần cổng nắp xi lanh sẽ đọc áp suất tác động lên toàn bộ khu vực lỗ khoan; nhân với diện tích đó sẽ cho ra lực tác dụng hiện tại. Bảng điều khiển HPU hiện đại tích hợp phép đo này liên tục , hiển thị lực trong các đơn vị kỹ thuật và kích hoạt cảnh báo hoặc tắt máy nếu vượt quá giới hạn lực.

Đối với các ứng dụng yêu cầu độ chính xác về lực chặt hơn - thử tải, máy kiểm tra vật liệu, giàn thử kết cấu - cảm biến tải trọng chuyên dụng nối tiếp với thanh trụ cung cấp phép đo lực trực tiếp không phụ thuộc vào tổn thất ma sát trong vòng đệm xi lanh hoặc vòng bi dẫn hướng. HPU sau đó nhận được phản hồi vòng kín và điều chỉnh đầu ra áp suất để giữ lực yêu cầu trong phạm vi ±0,5% hoặc cao hơn, tùy thuộc vào công nghệ van và điều chỉnh bộ điều khiển.

Hệ thống giám sát tình trạng trên HPU công nghiệp cũng theo dõi lực gián tiếp thông qua dấu hiệu rung, xu hướng nhiệt độ và tính toán hiệu quả. Một máy bơm tạo ra áp suất 250 bar nhưng tiêu thụ điện năng nhiều hơn 20% so với mức cơ bản cho thấy sự hao mòn bên trong đang làm giảm hiệu suất thể tích - nghĩa là ngày càng có nhiều dòng chảy đi vòng bên trong thay vì thực hiện công. Việc nắm bắt sớm xu hướng này sẽ ngăn chặn sự suy thoái theo cấp số nhân dẫn đến việc ngừng hoạt động ngoài kế hoạch.

Những cân nhắc về an toàn trong các ứng dụng thủy lực lực cao

Việc nhân lực tương tự khiến thủy lực trở nên hữu ích cũng khiến chúng trở nên nguy hiểm khi lực được giải phóng một cách không kiểm soát. Sự cố ống mềm trên hệ thống 350 bar sẽ giải phóng năng lượng dự trữ ở tốc độ có thể tiêm chất lỏng qua da ở khoảng cách vượt quá 15 cm - gây ra các vết thương có vẻ nhỏ bên ngoài nhưng cần can thiệp phẫu thuật ngay lập tức để ngăn ngừa hoại tử và cắt cụt chi do nhiễm trùng mô sâu.

Ngoài các mối nguy hiểm do phun nhiên liệu, việc giải phóng lực không kiểm soát được từ xi lanh chịu tải nặng còn tạo ra các mối nguy hiểm cơ học thảm khốc. Mỗi Bộ nguồn thủy lực phục vụ ứng dụng giữ tải phải kết hợp:

• Van đối trọng hoặc van kiểm tra vận hành bằng thí điểm được lắp càng gần các cổng xi lanh càng tốt về mặt vật lý
• Khóa tải cơ học hoặc kết cấu hỗ trợ để giữ liên tục mà không cần nguồn thủy lực
• Van giảm áp ở cả hai bên của mỗi xi lanh để hấp thụ sự giãn nở nhiệt hoặc tải sốc
• Mạch giảm áp suất khẩn cấp giúp xả áp suất một cách an toàn theo cách được kiểm soát trong điều kiện E-stop
• Các cụm ống được đánh giá đạt hệ số an toàn ít nhất là 4:1 đối với áp suất làm việc, với mức chịu nổ vượt quá 1.400 bar trong hệ thống 350 bar

An toàn lực trong thủy lực là một yêu cầu thiết kế, không phải là một lựa chọn trang bị thêm. Các hệ thống được thiết kế dựa trên nguyên tắc đầu tiên của việc truyền lực có kiểm soát — với Bộ nguồn thủy lực là nguồn được điều chỉnh và các van, bộ truyền động và đường dây được chỉ định phù hợp làm đường dẫn được điều khiển — hoạt động an toàn trong nhiều thập kỷ. Các hệ thống coi an toàn là thứ yếu so với chi phí ban đầu thường xuyên bị lỗi theo cách gây thương tích cho người vận hành và phá hủy thiết bị.
