Cách đọc sơ đồ thủy lực: Hướng dẫn đầy đủ

Điều bạn cần biết đầu tiên: Đọc sơ đồ thủy lực là một kỹ năng có thể học được

Đọc sơ đồ thủy lực không phức tạp như vẻ ngoài của nó. Khi bạn hiểu rằng mỗi biểu tượng đại diện cho một thành phần vật lý và mỗi đường biểu thị một đường dẫn chất lỏng, sơ đồ sẽ bắt đầu kể một câu chuyện cơ học rõ ràng. Điều quan trọng là tìm hiểu thư viện ký hiệu ISO 1219, hiểu các quy ước về hướng dòng chảy và nhận biết cách thức Đơn vị năng lượng thủy lực (HPU) neo toàn bộ mạch. Hầu hết các kỹ thuật viên đều trở nên thành thạo trong việc đọc các sơ đồ tiêu chuẩn trong vòng vài tuần thực hành tập trung.

Hướng dẫn này hướng dẫn mọi thứ từ nhận dạng ký hiệu cơ bản đến đọc các mạch nhiều bộ truyền động phức tạp, đặc biệt chú ý đến các bộ phận bạn sẽ gặp thường xuyên nhất trên máy móc công nghiệp, thiết bị di động và hệ thống ngoài khơi. Cho dù bạn là kỹ thuật viên bảo trì, kỹ sư thiết kế hay người vận hành máy đang cố gắng khắc phục lỗi, hiểu cách đọc các sơ đồ này là một trong những kỹ năng thực tế nhất mà bạn có thể phát triển.

Nền tảng: Hiểu sơ đồ thủy lực thực sự thể hiện điều gì

Sơ đồ thủy lực là sơ đồ biểu tượng cho thấy các bộ phận thủy lực được kết nối như thế nào và chất lỏng chảy qua hệ thống như thế nào. Nó không hiển thị vị trí vật lý của các bộ phận, kích thước thực tế của chúng hoặc đường đi của các đường ống và ống mềm trong không gian. Những gì nó thể hiện là mối quan hệ logic giữa các thành phần và trình tự hoặc các điều kiện mà chất lỏng di chuyển từ điểm này sang điểm khác.

Hãy nghĩ về nó giống như một sơ đồ nối dây điện. Sơ đồ nối dây không cho bạn biết dây chạy qua tường ở đâu nhưng nó cho bạn biết chính xác đầu cuối nào kết nối với thành phần nào và dòng điện chạy trong điều kiện chuyển mạch nào. Sơ đồ thủy lực hoạt động theo logic tương tự nhưng dành cho chất lỏng có áp suất thay vì điện.

Hầu hết các sơ đồ thủy lực đều tuân theo ISO 1219-1 (Hệ thống và linh kiện năng lượng chất lỏng - Ký hiệu đồ họa) hoặc ở Bắc Mỹ, ANSI/NFPA T3.25. Hai tiêu chuẩn này có chung hầu hết các ký hiệu nhưng khác nhau ở một số quy ước. Các thiết bị công nghiệp được bán trên toàn cầu hầu như sẽ luôn sử dụng ISO 1219. V.iệc biết sơ đồ tuân theo tiêu chuẩn nào sẽ giúp tiết kiệm thời gian khi tra cứu các ký hiệu lạ.

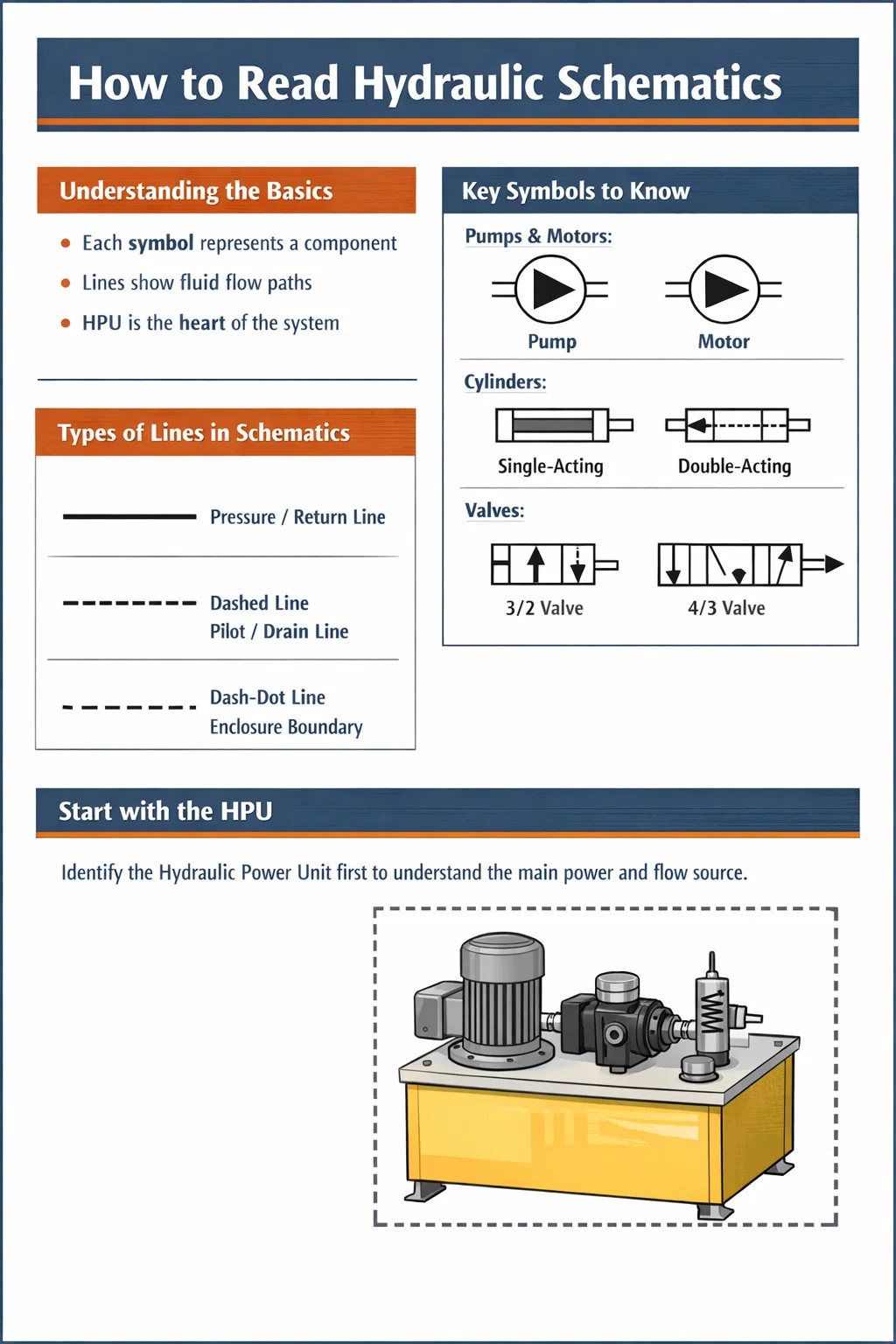

Ba loại đường bạn sẽ thấy

• Đường liền nét - Đường áp suất chính và đường hồi mang chất lỏng làm việc trong điều kiện vận hành bình thường
• Đường đứt nét - đường thí điểm, đường xả và đường tín hiệu điều khiển mang chất lỏng có thể tích thấp hoặc áp suất thấp được sử dụng để vận hành van
• Đường chấm hoặc dấu gạch ngang - ranh giới bao vây nhóm nhiều bộ phận thành một cụm duy nhất chẳng hạn như khối đa dạng van hoặc Bộ nguồn thủy lực hoàn chỉnh

Hai đường giao nhau không có dấu chấm có nghĩa là các đường này không nối với nhau. Giao lộ có dấu chấm đầy có nghĩa là các đường kết nối tại điểm giao nhau đó. Sự khác biệt này có ý nghĩa quan trọng khi truy tìm đường dẫn dòng chảy qua các mạch phức tạp.

Nhóm biểu tượng cốt lõi bạn phải nhận biết

Ký hiệu thủy lực được xây dựng từ một tập hợp nhỏ các hình dạng nguyên thủy. Sau khi tìm hiểu ý nghĩa của từng hình dạng nguyên thủy, bạn có thể giải mã các ký hiệu cho các thành phần mà bạn chưa từng thấy trước đây bằng cách đọc logic hình dạng. Các dạng nguyên thủy chính là hình tròn, hình vuông/hình chữ nhật, hình tam giác, mũi tên và hình cung.

Máy bơm và động cơ

Cả máy bơm và động cơ đều được thể hiện bằng một vòng tròn. Sự khác biệt là hướng của tam giác đầy bên trong vòng tròn. Một hình tam giác hướng ra ngoài tâm vòng tròn (hướng ra ngoài) tượng trưng cho một máy bơm - nó đẩy chất lỏng ra ngoài. Một hình tam giác hướng về phía tâm tượng trưng cho một động cơ - chất lỏng đi vào và điều khiển chuyển động quay. Phiên bản có độ dịch chuyển thay đổi của một trong hai thiết bị sẽ có mũi tên chéo được vẽ qua biểu tượng hình tròn.

trong một Đơn vị năng lượng thủy lực , thông thường bạn sẽ thấy một hoặc nhiều ký hiệu máy bơm được kết nối trực tiếp với ký hiệu động cơ chính (động cơ điện được biểu thị bằng hình tròn có chữ M hoặc ký hiệu động cơ). Máy bơm là trái tim của HPU - nó chuyển đổi năng lượng cơ học thành dòng thủy lực, thường ở áp suất từ 150 thanh đến 350 thanh trong các hệ thống công nghiệp.

Xi lanh và thiết bị truyền động

Một xi lanh thủy lực được biểu diễn dưới dạng hình chữ nhật có một thanh kéo dài từ một đầu. Hình chữ nhật tượng trưng cho thùng và hình chữ nhật bên trong nó (pít-tông) thường được ngụ ý bởi các vị trí cổng. Xy lanh tác động kép có hai đường cổng - một đường ở mỗi bên của piston. Xy lanh tác động đơn có một đường cổng và thường có biểu tượng lò xo ở mặt sau để biểu thị lực co của lò xo.

Bộ truyền động quay (động cơ thủy lực hoặc bộ truyền động dao động) là những vòng tròn có hình tam giác hai chiều và đường trục. Khi bạn nhìn thấy các mũi tên cong trên biểu tượng bộ truyền động quay, điều đó cho biết khả năng quay liên tục.

Van: Các biểu tượng phức tạp nhất để làm chủ

Van được thể hiện bằng hình vuông. Số ô vuông trong ký hiệu bằng số vị trí chuyển mạch của van. Van hai vị trí có hai hình vuông cạnh nhau. Van ba vị trí có ba hình vuông. Các mũi tên và ký hiệu cổng bị chặn bên trong mỗi ô vuông hiển thị các đường dẫn luồng có sẵn ở vị trí đó. Hình vuông trung tâm của van ba vị trí hiển thị trạng thái trung tính hoặc trung tâm, điều này đặc biệt quan trọng để hiểu điều gì xảy ra khi không có tín hiệu nào được áp dụng.

Các ký hiệu bộ truyền động được gắn bên ngoài vỏ van cho bạn biết van chuyển động như thế nào. Các thiết bị truyền động phổ biến bao gồm:

• Đường chéo có đầu mũi tên - nút ấn hoặc đòn bẩy thủ công
• Ký hiệu cuộn dây - dẫn động điện từ (điện)
• Một đường đứt nét đi vào đường bao van - dẫn động áp suất của trục điều khiển
• Biểu tượng lò xo - lò xo trở về vị trí mặc định
• Ký hiệu con lăn hoặc cam - sự dẫn động cơ học từ một bộ phận chuyển động

Một van điều khiển hướng được mô tả là "hoạt động bằng điện từ 4/3, tập trung vào lò xo" sẽ hiển thị ba hình vuông với một điện từ ở mỗi hình vuông bên ngoài và một lò xo ở mỗi hình vuông bên ngoài. Hình vuông ở giữa sẽ hiển thị tình trạng dòng trung hòa - ví dụ: tất cả các cổng bị chặn (trung tâm đóng), áp suất lên bể và cả hai cổng của bộ truyền động bị chặn (trung tâm song song) hoặc tất cả các cổng mở (trung tâm mở).

Van điều khiển áp suất

Van giảm áp, van giảm, van tuần tự và van đối trọng đều xuất hiện dưới dạng hình chữ nhật với mũi tên chéo và lò xo, nhưng các kết nối bên trong của chúng khác nhau. A van cứu trợ kết nối từ đường áp suất đến bể chứa và mở khi áp suất vượt quá giá trị cài đặt - nó luôn được hiển thị song song với mạch, bảo vệ hệ thống khỏi quá áp. A van giảm áp được đặt nối tiếp trong đường dây và giới hạn áp suất hạ lưu ở một giá trị cài đặt bất kể điều kiện thượng nguồn.

Van kiểm tra và Van kiểm tra vận hành thí điểm

Van một chiều được hiển thị dưới dạng một quả bóng hoặc mũi tên tựa vào ghế - nó chỉ truyền dòng chảy theo một hướng và chặn dòng chảy ngược. Van một chiều do phi công vận hành (POCV) thêm một đường hoa tiêu nét đứt vào biểu tượng van một chiều, cho biết rằng tín hiệu hoa tiêu có thể ghi đè lên séc và cho phép dòng chảy ngược. POCV thường gặp trong các mạch giữ tải, trong đó bạn cần khóa xi lanh ở đúng vị trí nhưng cũng phải nhả nó trong các điều kiện được kiểm soát.

Van điều khiển dòng chảy và bộ hạn chế

Một bộ hạn chế cố định được thể hiện dưới dạng một điểm thắt hẹp trên đường. Van điều khiển lưu lượng thay đổi có thêm mũi tên chéo để biểu thị khả năng điều chỉnh. Van điều khiển lưu lượng bù áp suất thêm một hình chữ nhật có mũi tên bên trong để cho thấy mức giảm áp suất trên bộ hạn chế được duy trì không đổi - điều này đảm bảo tốc độ dòng chảy ổn định bất kể sự thay đổi áp suất tải, điều này cần thiết cho tốc độ xi lanh ổn định.

Cách xác định và đọc bộ nguồn thủy lực trên sơ đồ

các Đơn vị năng lượng thủy lực hầu như luôn được hiển thị dưới dạng một cụm riêng biệt được bao bọc trong đường viền chấm hoặc dấu gạch ngang trên sơ đồ. Ranh giới này cho bạn biết rằng mọi thứ bên trong đều là một phần của gói HPU - thường là một bể chứa, một hoặc nhiều máy bơm có động cơ chính, van xả hệ thống chính, bộ lọc hút, bộ lọc đường hồi lưu và các kết nối thiết bị khác nhau.

Khi đọc sơ đồ bao gồm HPU, hãy bắt đầu bằng cách xác định ranh giới của đơn vị. Mọi thứ bên ngoài ranh giới đều là các thành phần mạch được lắp đặt tại hiện trường. Các kết nối đi qua ranh giới HPU là các giao diện giữa bộ nguồn và mạch làm việc - thường là cổng cung cấp áp suất cao (được dán nhãn P hoặc HP), cổng hồi lưu bình chứa (được dán nhãn T hoặc R) và thường là cổng xả (được dán nhãn L hoặc Dr) để rò rỉ bên trong từ động cơ và van.

Sơ đồ các bộ phận điển hình bên trong bộ nguồn thủy lực

Một thiết kế tốt Sơ đồ HPU cũng sẽ hiển thị công suất và tốc độ định mức của động cơ điện, khớp nối giữa động cơ và máy bơm cũng như bất kỳ van xả hoặc bộ điều khiển bù áp nào quản lý hoạt động ở chế độ chờ của máy bơm. Trong các HPU công nghiệp lớn — các đơn vị có công suất bơm là 200 lít mỗi phút trở lên — bạn sẽ thường thấy cách bố trí máy bơm song công với logic nhiệm vụ/dự phòng xen kẽ được thể hiện thông qua bộ chọn hoặc bố trí van chuyển đổi.

Quy trình từng bước để đọc sơ đồ thủy lực hoàn chỉnh

Việc tiếp cận một sơ đồ mà bạn chưa từng thấy trước đây có thể khiến bạn choáng ngợp nếu cố gắng đọc tất cả cùng một lúc. Quá trình sau đây hoạt động đáng tin cậy đối với sơ đồ ở bất kỳ mức độ phức tạp nào.

Bước 1 - Định hướng bản thân về bố cục tổng thể

Trước khi kiểm tra chi tiết bất kỳ biểu tượng nào, hãy quét toàn bộ sơ đồ để hiểu cấu trúc tổng thể của nó. Hầu hết các sơ đồ được vẽ với nguồn điện (Bộ nguồn thủy lực hoặc cụm bơm độc lập) ở bên trái hoặc ở trên cùng, với bộ truyền động (xi lanh và động cơ) ở bên phải hoặc ở phía dưới. Đường cung cấp áp suất chính thường ở trên cùng chạy theo chiều ngang và đường hồi lưu của bể chạy song song bên dưới. Dòng chảy thường di chuyển từ trái sang phải hoặc từ trên xuống dưới trong điều kiện hoạt động bình thường.

Lưu ý khối tiêu đề - nó sẽ xác định máy, số bản vẽ, mức độ sửa đổi và thường là loại chất lỏng cũng như áp suất danh nghĩa của hệ thống. Đây là bối cảnh quan trọng. Một hệ thống được thiết kế cho 250 thanh với dầu khoáng Tellus 46 hoạt động rất khác so với hệ thống được thiết kế cho thanh 420 với chất lỏng este photphat chống cháy.

Bước 2 - Xác định mọi bộ truyền động trong mạch

Đếm và dán nhãn cho mỗi xi lanh, động cơ thủy lực và bộ truyền động quay trên sơ đồ. Đây là kết quả đầu ra của bạn - các thành phần thực hiện công việc thực tế. Hiểu được công việc cần phải làm sẽ cung cấp cho bạn bối cảnh để hiểu lý do tại sao van và mạch điều khiển được bố trí như vậy. Mỗi bộ truyền động sẽ có số thẻ hoặc tham chiếu chữ cái gắn liền với danh sách thành phần hoặc danh mục vật liệu trong gói bản vẽ.

Bước 3 - cáco dõi đường áp suất chính và đường hồi lưu

Đi theo các đường liền nét từ đầu ra của máy bơm đến từng bộ truyền động và quay trở lại bể chứa. Dấu vết này cho thấy đường dẫn vật lý mà chất lỏng có áp suất đi trong điều kiện hoạt động bình thường. Đánh dấu nơi xuất hiện các điểm nhánh. Tại mỗi nhánh thường có van một chiều hoặc bộ chia dòng để quản lý mức độ ưu tiên giữa nhiều mạch hoạt động đồng thời.

Bước 4 - Kiểm tra chi tiết từng van điều khiển hướng

Đối với mỗi van điều khiển hướng, hãy xác định: nó có bao nhiêu vị trí, đường dẫn dòng chảy ở mỗi vị trí, cách nó được kích hoạt (điện từ, áp suất điều khiển, cần gạt thủ công) và vị trí mặc định/hồi xuân của nó là gì. Vị trí mặc định cho bạn biết điều gì xảy ra khi mất điện hoặc khi không có tín hiệu lệnh — đây là thông tin an toàn quan trọng đối với bất kỳ máy nào.

Một van ở đóng cửa không an toàn (trung tâm bị chặn) sẽ giữ tải tại chỗ nếu mất điện. Một van ở mở không an toàn (trung tâm nổi) sẽ cho phép tải treo giảm xuống. Sự khác biệt này có ý nghĩa quan trọng về mặt an toàn và phải được hiểu rõ khi đọc sơ đồ cho các ứng dụng nâng hoặc hỗ trợ.

Bước 5 - Theo dõi đường thí điểm và đường thoát nước

Thực hiện theo các đường đứt nét trong suốt sơ đồ. Các đường tín hiệu điều khiển này thường tiết lộ logic của mạch - van nào điều khiển van nào khác, nơi logic trình tự được tích hợp và nơi tồn tại các vòng phản hồi áp suất. Nhiều sơ đồ sử dụng các van định hướng do phi công vận hành trong đó áp suất của phi công đến từ một mạch cung cấp phi công riêng biệt được rút ra ở áp suất giảm (thường là 30–50 thanh ) so với áp suất làm việc chính.

Đường cống cũng rất quan trọng để theo dõi. Các bộ phận có rò rỉ bên trong - máy bơm biến thiên, động cơ thủy lực, một số van tỷ lệ - yêu cầu đường xả áp suất thấp quay trở lại bể chứa. Nếu đường thoát nước bị tắc hoặc xuất hiện áp suất ngược trên khoảng 5–10 thanh , phốt trục sẽ bị hỏng. Sơ đồ này cho bạn biết vị trí của các đường thoát nước này và xác nhận chúng quay trở lại bể riêng biệt với đường hồi lưu chính.

Bước 6 - Xác minh các thiết bị an toàn và giới hạn áp suất

Xác định vị trí mỗi van cứu trợ trên sơ đồ. Van xả hệ thống chính trong HPU đặt áp suất hệ thống tối đa cho phép. Van giảm áp thứ cấp trên các mạch truyền động riêng lẻ bảo vệ các mạch cụ thể đó khỏi các xung áp suất do tải gây ra. Trong một hệ thống được thiết kế tốt, áp suất đặt của van giảm áp chính phải xấp xỉ 10–15% trên áp suất làm việc cao nhất cần thiết cho bất kỳ bộ truyền động nào trong hệ thống.

Các loại mạch phổ biến và cách nhận biết chúng

Mạch thủy lực được xây dựng từ một số lượng tương đối nhỏ các mẫu định kỳ. Việc nhận biết các mẫu này trên sơ đồ sẽ tăng tốc đáng kể khả năng đọc của bạn và cung cấp cho bạn cái nhìn sâu sắc ngay lập tức về hoạt động của mạch điện.

Mạch điều khiển tốc độ đo vào, đo ra và tắt

Kiểm soát tốc độ của xi lanh hoặc động cơ đạt được bằng cách hạn chế dòng chảy. trong một mạch đo vào , van điều khiển lưu lượng được đặt trong đường cung cấp cho bộ truyền động - nó hạn chế tốc độ chất lỏng đi vào bộ truyền động. trong một mạch đo lường , van điều khiển lưu lượng được đặt ở đường hồi lưu - nó hạn chế tốc độ chất lỏng rời khỏi bộ truyền động. Đồng hồ đo ra được ưu tiên sử dụng cho các ứng dụng có tải quá mức vì nó duy trì áp suất ngược dương giúp ngăn tải chạy nhanh hơn tốc độ bơm đang cung cấp chất lỏng.

A mạch chảy máu đặt van điều khiển lưu lượng trong một đường nhánh để chuyển hướng một số dòng bơm trực tiếp vào bể chứa, thay vì đưa nó vào đường cấp hoặc hồi lưu của bộ truyền động. Điều này tiết kiệm năng lượng hơn vì dòng chảy dư thừa sẽ bỏ qua bộ truyền động ở áp suất thấp hơn, nhưng nó cung cấp khả năng kiểm soát tốc độ kém chính xác hơn dưới các mức tải khác nhau.

Mạch tái sinh

Mạch tái tạo xuất hiện trên sơ đồ dưới dạng kết nối giữa cổng đầu thanh của hình trụ và đường cấp nguồn ở đầu nắp. Khi van điều khiển hướng được dịch chuyển để mở rộng xi lanh, dòng hồi lưu ở đầu thanh truyền sẽ được dẫn trở lại đầu nắp chứ không phải về bể. Điều này làm tăng tốc độ kéo dài vì dòng chảy hiệu dụng đến đầu nắp bằng dòng bơm cộng với dòng hồi lưu từ phía thanh. Sự đánh đổi là khả năng chịu lực bị giảm trong quá trình tái tạo. Mạch tái tạo được sử dụng trong các giai đoạn tiếp cận bằng máy ép, ứng dụng trượt và bất kỳ tình huống nào cần di chuyển nhanh trước khi cần tiếp xúc toàn lực.

Mạch giữ tải sử dụng van đối trọng

Khi sơ đồ hiển thị một van đối trọng trên cổng đầu thanh của một xi lanh được gắn thẳng đứng, mạch được thiết kế để ngăn tải giảm xuống dưới tác dụng của trọng lực khi van định hướng ở trạng thái trung tính hoặc khi đường dây bị đứt. Van đối trọng yêu cầu tín hiệu điều khiển từ phía nguồn cung cấp để mở, nghĩa là tải chỉ có thể giảm khi máy bơm đang tích cực cung cấp áp suất - tải không thể rơi tự do ngay cả khi ống mềm bị hỏng giữa ống góp van và xi lanh. Áp suất đặt van đối trọng thường là 1,3 lần áp suất tối đa do tải gây ra để tránh tiếng ồn trong khi vẫn cho phép hạ thấp có kiểm soát.

Mạch tích lũy

Biểu tượng bộ tích lũy (một vòng tròn chia cho một đường cong tượng trưng cho màng ngăn cách hoặc bàng quang) biểu thị mức lưu trữ năng lượng trong mạch. Bộ tích lũy phục vụ một số mục đích - chúng có thể cung cấp lưu lượng tức thời cao cho các hoạt động trong thời gian ngắn mà không cần máy bơm lớn, chúng có thể duy trì áp suất hệ thống trong thời gian máy bơm không hoạt động và chúng làm giảm các xung áp suất. Khi bạn nhìn thấy bộ tích lũy trên sơ đồ, hãy tìm van dỡ tải an toàn hoặc mạch van xả cho phép xả áp suất dự trữ vào bể trước khi thực hiện bất kỳ công việc bảo trì nào - đây là tính năng an toàn bắt buộc trong bất kỳ mạch thủy lực tích lũy nào.

Đọc mạch van tỷ lệ và van servo

Van tỷ lệ và van servo xuất hiện trên sơ đồ dưới dạng ký hiệu van điều khiển hướng với chi tiết bổ sung biểu thị vị trí biến thiên liên tục thay vì chuyển mạch rời rạc. Van định hướng tỷ lệ thường được vẽ dưới dạng ký hiệu van định hướng tiêu chuẩn với điện từ tỷ lệ được biểu thị bằng ký hiệu hiển thị lò xo thay đổi hoặc ký hiệu được chú thích bằng "tỷ lệ" hoặc "PROP" trong thẻ. Một van servo được vẽ tương tự nhưng thường có ký hiệu động cơ mô-men xoắn và đường phản hồi bên trong biểu thị điều khiển vị trí ống cuộn vòng kín.

Mạch sử dụng các van này thường là hệ thống điều khiển vị trí hoặc vận tốc vòng kín. Sơ đồ sẽ hiển thị các cảm biến phản hồi - bộ chuyển đổi vị trí tuyến tính (LVDT), bộ mã hóa quay hoặc bộ chuyển đổi áp suất - với các đường tín hiệu quay trở lại khối điều khiển. Các đường tín hiệu này thường được hiển thị dưới dạng đường mảnh hoặc được chú thích dưới dạng tín hiệu điện hơn là đường thủy lực. Hiểu được tín hiệu nào là thủy lực và tín hiệu nào là điện là quan trọng khi đọc các sơ đồ phức tạp hơn này. Khối điều khiển có thể được hiển thị dưới dạng một hình chữ nhật đơn giản với các đầu vào và đầu ra được dán nhãn, với sơ đồ điện chi tiết trên một bộ bản vẽ riêng.

các Đơn vị năng lượng thủy lực cung cấp mạch van servo phải cung cấp chất lỏng cực kỳ sạch - thường là Cấp độ sạch ISO 4406 16/14/11 hoặc cao hơn — vì van servo có độ hở bên trong từ 2–5 micron và cực kỳ nhạy cảm với sự nhiễm bẩn dạng hạt. Sơ đồ HPU cho hệ thống servo sẽ hiển thị các bộ lọc áp suất hiệu suất cao (được đánh giá ở mức tuyệt đối 3–10 micron) bên cạnh bộ lọc đường hồi lưu tiêu chuẩn.

Cách thức hoạt động của số thẻ thành phần và danh sách tham chiếu

Mọi thành phần trên sơ đồ thủy lực chuyên nghiệp đều được gắn thẻ tham chiếu chữ và số, chẳng hạn như V1, V2, CV3, RV1, CYL-A hoặc M1. Các thẻ này tương ứng với danh sách thành phần (còn được gọi là danh sách vật liệu hoặc danh sách bộ phận) xuất hiện trong khu vực khối tiêu đề của bản vẽ hoặc trên một tài liệu riêng biệt. Danh sách thành phần cung cấp cho bạn nhà sản xuất, số kiểu máy và thông số kỹ thuật chính cho từng thành phần được gắn thẻ.

Để khắc phục sự cố, số thẻ là con đường hiệu quả nhất để bạn tìm biểu dữ liệu cho một thành phần cụ thể. Nếu sơ đồ cho thấy van V3 phải chuyển số khi điện từ Y3 được cấp điện nhưng xi lanh không chuyển động, bạn tra cứu V3 trong danh sách thành phần để tìm kiểu van chính xác, sau đó lấy bảng dữ liệu để kiểm tra thông số kỹ thuật của cuộn dây điện, các tùy chọn cấu hình ống chỉ và yêu cầu áp suất vận hành tối thiểu.

Các quy ước thẻ phổ biến bạn sẽ gặp phải

• P hoặc PU — Bộ phận bơm hoặc bộ nguồn thủy lực
• M — Động cơ điện hoặc động cơ thủy lực (ngữ cảnh xác định cái nào)
• V hoặc DCV - Van điều khiển hướng
• RV - Van cứu trợ
• CV - Van kiểm tra
• FC hoặc FCV - Van điều khiển lưu lượng
• CYL - Xi lanh
• ACC - Tích lũy
• F hoặc FLT - Bộ lọc
• Ngài - Bộ trao đổi nhiệt
• Y - Cuộn dây điện từ (từ "Zugmagnet" hoặc quy ước cơ điện của Đức)
• B hoặc tái bút - Công tắc áp suất hoặc cảm biến áp suất

Sử dụng sơ đồ để tìm lỗi và khắc phục sự cố

các most practical use of hydraulic schematics in day-to-day work is fault diagnosis. A schematic gives you a logical map of the system that allows you to systematically isolate a fault rather than guessing or swapping parts at random. Experienced hydraulic technicians use a process called "half-splitting" — using the schematic to identify the midpoint of a suspect circuit and testing there first, then eliminating half the circuit as the fault source with each test.

Chẩn đoán xi lanh không mở rộng

Sử dụng sơ đồ, theo dõi đường dẫn luồng sẽ tồn tại khi lệnh mở rộng được đưa ra. Bắt đầu từ HPU, kiểm tra xem có áp suất hệ thống không. Đi theo đường dây đến van điều khiển hướng - bộ điện từ có được cấp điện không (kiểm tra sơ đồ điện để biết tín hiệu điều khiển)? Nếu bộ điện từ được xác nhận là có điện, van có đang dịch chuyển không (áp suất sẽ xuất hiện ở đầu nắp của xi lanh theo sơ đồ)? Nếu áp suất xuất hiện ở đầu nắp nhưng xi lanh không di chuyển, vấn đề có thể xảy ra ở phía quay trở lại - đường hồi lưu bị chặn, van đối trọng bị kẹt hoặc phốt xi lanh bị hỏng khiến chất lỏng đi qua từ đầu nắp đến đầu thanh bên trong.

Mỗi bước chẩn đoán này yêu cầu bạn phải biết chính xác những gì sơ đồ sẽ diễn ra tại mỗi điểm. Không có sơ đồ, bạn đang thử nghiệm mù.

Xác định các triệu chứng ô nhiễm trên sơ đồ

Khi hệ thống thủy lực phát sinh các vấn đề liên quan đến ô nhiễm, sơ đồ này sẽ giúp bạn hiểu bộ phận nào có nguy cơ cao nhất. Van tỷ lệ và van phụ có khe hở bên trong tốt sẽ bị hỏng trước tiên. Các chỉ báo bộ lọc - được hiển thị trên sơ đồ dưới dạng các chỉ báo chênh lệch áp suất trên các phần tử bộ lọc - sẽ kích hoạt sớm hơn bình thường. Sơ đồ này hiển thị cho bạn các bộ phận quan trọng về độ sạch (thường là những bộ phận có độ hở bên trong dưới 10 micron) để bạn biết nơi cần tập trung kiểm tra khi nghi ngờ có tạp chất.

Đọc sơ đồ bên cạnh bộ nguồn thủy lực trong quá trình vận hành

Trong quá trình vận hành ban đầu hệ thống, sơ đồ được sử dụng để xác minh rằng mọi van đều có cấu hình chính xác, mọi cài đặt áp suất đều chính xác và mọi đường dẫn dòng chảy đều hoạt động như thiết kế. Một cách tiếp cận có hệ thống bao gồm việc kiểm tra từng van xả bằng cách tạo điều kiện tải được mô tả trong quy trình vận hành và xác nhận hệ thống đạt đến áp suất xả đã chỉ định - thường sử dụng đồng hồ đo kiểm tra đã hiệu chuẩn tại điểm kiểm tra được hiển thị trên sơ đồ. HPU thường được vận hành trước tiên ở chế độ cách ly, xác nhận lưu lượng và áp suất đầu ra của bơm trước khi các thành phần mạch gắn tại hiện trường được kích hoạt.

Sự khác biệt giữa sơ đồ đa bộ truyền động đơn giản và phức tạp

Một sơ đồ trụ đơn đơn giản có thể có ít hơn 20 thành phần và vừa vặn trên một tờ A3. Một hệ thống nhiều thiết bị truyền động phức tạp — chẳng hạn như máy ép lớn với 12 xi lanh, nhiều giai đoạn tốc độ và yêu cầu giữ tải đồng thời — có thể chạy tới 10 tờ bản vẽ trở lên với hàng trăm bộ phận. Phương pháp đọc có quy mô tương ứng.

Đối với sơ đồ nhiều trang, mỗi trang thường bao gồm một vùng chức năng của máy, với các tham chiếu chéo hiển thị vị trí một đường từ một trang kết nối với một đường trên một trang khác. Các tham chiếu chéo này được hiển thị dưới dạng cờ hình tam giác hoặc hình tròn có số trang và tham chiếu dòng — ví dụ: "→ SH3/L12" nghĩa là dòng tiếp tục trên trang 3 ở dòng 12. Luôn tuân theo các tham chiếu chéo này khi dò tìm đường dẫn luồng, thay vì giả sử một dòng kết thúc tại cờ là ngõ cụt.

Các sơ đồ lớn cho hệ thống nhiều bộ dẫn động thường bao gồm một bảng hàm hoặc bảng chân lý hiển thị các cuộn dây điện từ nào được cấp điện trong mỗi chế độ vận hành của máy. Bảng này cực kỳ hữu ích để hiểu logic hệ thống mà không cần phải theo dõi trong đầu mọi trạng thái van cho mọi điều kiện vận hành. Nếu có một bảng như vậy, hãy đọc nó cùng với sơ đồ - nó cô đọng logic mạch thành một định dạng dễ quét.

Lời khuyên thiết thực để cải thiện tốc độ đọc sơ đồ và độ chính xác của bạn

Đọc trôi chảy sơ đồ thủy lực là một kỹ năng được xây dựng thông qua việc tiếp xúc nhiều lần với các sơ đồ thực tế chứ không chỉ ghi nhớ các bảng ký hiệu. Những thói quen sau đây sẽ đẩy nhanh sự phát triển của bạn một cách đáng kể.

• Luôn in sơ đồ đủ lớn để đọc thoải mái - A1 hoặc lớn hơn đối với các hệ thống phức tạp. Đọc sơ đồ 20 thành phần trên bản in A4 dẫn đến việc xác định sai các kết nối và loại đường dây.
• Sử dụng bút đánh dấu để theo dõi đường dẫn dòng chảy - một màu cho đường cung cấp áp suất, màu khác cho đường quay trở lại, màu thứ ba cho đường thí điểm. Phân lớp trực quan này cho thấy cấu trúc mạch một cách nhanh chóng.
• Luôn đọc danh sách thành phần trước khi nghiên cứu các ký hiệu. Việc biết rằng một bộ phận là "van tỷ lệ dòng Parker D1VW với ống cuộn ở giữa lò xo" sẽ cho bạn biết nhiều điều hơn là chỉ biểu tượng về hoạt động của nó.
• Khi gặp một biểu tượng lạ, hãy tra cứu ngay thay vì bỏ qua. Một thành phần không xác định có thể khiến toàn bộ mạch phụ không thể hiểu được.
• Thực hành bằng cách tải xuống các ví dụ sơ đồ có sẵn công khai từ các nhà sản xuất thiết bị công nghiệp - nhiều nhà xuất bản sơ đồ đào tạo cho kỹ thuật viên bảo trì. Bosch Rexroth, Parker Hannifin và Eaton đều có tài nguyên giáo dục với sơ đồ mẫu có chú thích.
• Khi đọc sơ đồ của máy mà bạn đang đứng cạnh, hãy theo dõi các đường ống và ống mềm trên máy khi bạn đi theo các đường trên sơ đồ. Cầu nối giữa sơ đồ hai chiều và máy ba chiều này là cách nhanh nhất để tiếp thu cách biểu diễn thực tế của sơ đồ.
• Đặc biệt chú ý đến phần Bộ nguồn thủy lực bất cứ khi nào bạn đọc sơ đồ mới. HPU xác định khả năng áp suất, công suất dòng chảy, tiêu chuẩn lọc và phương pháp quản lý nhiệt của hệ thống - tất cả đều hạn chế những gì phần còn lại của mạch có thể thực hiện.

Hầu hết các kỹ sư thủy lực chuyên nghiệp đều đạt đến trình độ hiểu biết sơ đồ thoải mái trong 3–6 tháng tiếp xúc thường xuyên với tài liệu hệ thống thực. Các kỹ thuật viên bảo trì làm việc với cùng một loại máy hàng ngày có thể đọc rất nhanh kiểu sơ đồ cụ thể đó trong 4–8 tuần . Điều quan trọng là sự tương tác tích cực, nhất quán với các sơ đồ thực tế thay vì xem xét thụ động các biểu đồ ký hiệu.
