Thủy lực và khí nén: Hệ thống điện nào phù hợp với nhu cầu của bạn?

Nếu bạn cần di chuyển vật nặng một cách chính xác, hệ thống thủy lực giành chiến thắng hoàn toàn . Nếu bạn cần truyền động sạch, nhanh, nhẹ cho lực vừa phải thì hệ thống khí nén là lựa chọn thông minh hơn. Quyết định giữa thủy lực và khí nén phụ thuộc vào bốn yếu tố: yêu cầu về lực, tốc độ, môi trường và tổng chi phí sở hữu. Hầu hết người mua công nghiệp đều mắc sai lầm khi chỉ tập trung vào giá thiết bị trả trước—và cuối cùng phải trả giá cho nó sau nhiều năm hoạt động.

Hệ thống thủy lực, được neo bởi một bộ nguồn thủy lực, hoạt động bằng chất lỏng có áp suất—thường là dầu khoáng—ở áp suất từ 1.000 đến 5.000 PSI , với một số hệ thống chuyên dụng đạt 10.000 PSI trở lên. Hệ thống khí nén sử dụng khí nén, thường ở 80 đến 120 PSI . Chỉ riêng khoảng cách áp suất đó đã giải thích tại sao thủy lực có thể nâng một máy ép 50 tấn và khí nén phù hợp hơn để vận hành đồ gá kẹp hoặc máy phun sơn.

Bài viết này phân tích mọi điểm so sánh chính—mật độ lực, hiệu suất năng lượng, nhu cầu bảo trì, cơ cấu chi phí, hồ sơ an toàn và các ứng dụng công nghiệp cụ thể mà mỗi hệ thống hoạt động tốt nhất. Cuối cùng, bạn sẽ có một khuôn khổ rõ ràng để lựa chọn công nghệ truyền tải điện phù hợp cho hoạt động của mình.

Lực đầu ra: Tại sao Thủy lực chiếm ưu thế trong ngành công nghiệp nặng

Lực đầu ra là điểm khác biệt quan trọng nhất khi so sánh hệ thống thủy lực và khí nén. Định luật Pascal chi phối cả hai: áp suất nhân với diện tích bằng lực. Nhưng vì chất lỏng thủy lực không thể nén được và có thể được điều áp đến mức cực cao nên xi lanh thủy lực tạo ra lực lớn hơn đáng kể trên một đơn vị kích thước so với xi lanh khí nén có cùng đường kính lỗ khoan.

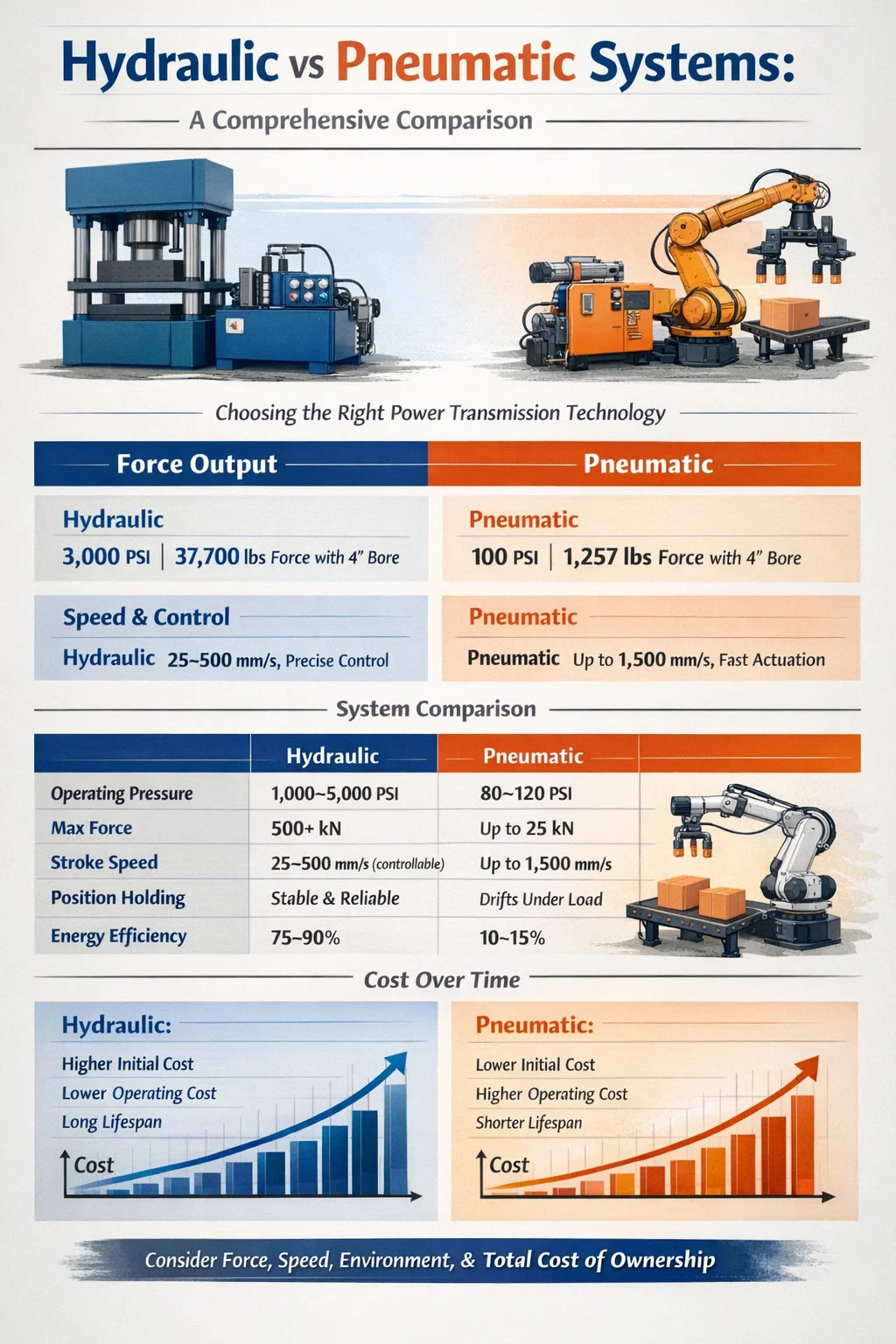

Hãy xem xét một hình trụ có lỗ khoan 4 inch. Ở mức 100 PSI (áp suất đường khí nén điển hình), nó tạo ra khoảng lực 1.257 pound . Ở mức 3.000 PSI (áp suất hệ thống thủy lực điển hình), cùng đường kính lỗ khoan tạo ra Lực 37.700 pound —khoảng 30 lần nữa. Đây là lý do tại sao các bộ nguồn thủy lực là xương sống của máy ép dập kim loại, máy ép phun, thiết bị khai thác mỏ và máy xây dựng hạng nặng.

Hệ thống khí nén thường đạt tối đa ở mức 25 kN (khoảng 5.600 lbf) cho các xi lanh công nghiệp tiêu chuẩn, trong khi các bộ truyền động thủy lực thường xuyên vượt quá 500 kN trong cấu hình tiêu chuẩn. Đối với bất kỳ ứng dụng nào yêu cầu lực chịu lực cao—rèn, nén, kiểm tra vật liệu, kẹp nặng—bộ nguồn thủy lực không phải là tùy chọn; đó là giải pháp khả thi duy nhất.

Lực giữ và định vị hành trình giữa

Hệ thống thủy lực có thể giữ tải tại chỗ giữa hành trình vô thời hạn mà không cần cung cấp năng lượng liên tục, chỉ bằng cách đóng van. Hệ thống khí nén không thể thực hiện điều này một cách đáng tin cậy—khí nén có thể nén được, do đó xi lanh khí nén bị khóa sẽ trôi đi khi có tải. Đối với các ứng dụng như giữ khuôn ép hoặc duy trì lực kẹp trong quá trình hàn, thủy lực cung cấp một vị trí khóa, ổn định mà về cơ bản khí nén không thể sánh được.

Tốc độ và thời gian phản hồi: Khí nén có lợi thế hơn

Hệ thống khí nén hoạt động nhanh hơn. Không khí có thể nén và nhẹ, có nghĩa là các xi lanh khí nén sẽ giãn ra và co lại với những chuyển động nhanh chóng, tốc độ cao. Thời gian chu kỳ của dưới 0,5 giây đối với một hành trình đầy đủ là phổ biến trong các hệ thống gắp và đặt bằng khí nén. Búa khí nén tốc độ cao, máy dập ghim và băng tải dây chuyền đóng gói phụ thuộc vào khả năng truyền động nhanh này.

Hệ thống thủy lực hoạt động chậm hơn ở cấp độ hành trình, mặc dù có thể kiểm soát được. Bởi vì chất lỏng thủy lực đặc và không thể nén được nên việc di chuyển nó qua một mạch sẽ tốn nhiều năng lượng hơn và vận tốc của bộ truyền động gắn liền trực tiếp với tốc độ dòng chảy từ bơm của bộ nguồn thủy lực. Một xi lanh thủy lực tiêu chuẩn có thể hoàn thành hành trình 12 inch trong 1 đến 3 giây - thích hợp cho hầu hết các ứng dụng nặng nhọc, nhưng không phù hợp với các nhiệm vụ đòi hỏi hàng trăm chu kỳ mỗi phút.

Tuy nhiên, việc kiểm soát tốc độ trong hệ thống thủy lực chính xác hơn nhiều. Bằng cách điều chỉnh các van điều khiển dòng chảy hoặc sử dụng máy bơm có thể thay đổi lưu lượng trong bộ nguồn thủy lực, người vận hành có thể điều chỉnh vận tốc chính xác trong suốt hành trình—rất quan trọng đối với các hoạt động như dập khuôn tiếp cận chậm hoặc ép đùn có kiểm soát. Kiểm soát tốc độ bằng khí nén khó khăn hơn và nhạy cảm hơn với sự dao động áp suất đường ống.

Hiệu quả năng lượng: Cả hai hệ thống đều không thực sự xanh

Hiệu quả năng lượng thường bị hiểu lầm trong cuộc tranh luận thủy lực và khí nén. Hệ thống khí nén thường được cho là hiệu quả hơn vì chúng sử dụng không khí trong nhà máy. Trong thực tế, chúng thường là phương pháp truyền tải điện kém hiệu quả nhất trong nhà máy. Tạo ra khí nén nổi tiếng là lãng phí— chỉ khoảng 10 đến 15% năng lượng điện được đưa vào máy nén khí thực sự được sử dụng như một công cơ khí hữu ích. Rò rỉ, sinh nhiệt và giảm áp suất sẽ tiêu thụ phần còn lại.

Các hệ thống thủy lực, đặc biệt là những hệ thống sử dụng bộ nguồn thủy lực hiện đại với bơm piston chuyển động thay đổi và bộ điều khiển cảm biến tải, đạt được Hiệu suất tổng thể từ 75 đến 90% trong các hệ thống được bảo trì tốt, có kích thước phù hợp. Một máy bơm có thể tích thay đổi chỉ tạo ra những gì mà mạch điện yêu cầu; máy bơm dịch chuyển cố định trong một hệ thống có nhu cầu thấp sẽ thải lưu lượng dư thừa qua van xả dưới dạng nhiệt—một sự lãng phí năng lượng đáng kể mà các nhà thiết kế hệ thống phải tính đến.

Đối với các hoạt động ở chu kỳ làm việc thấp—trong đó xi lanh hoạt động vài giây một lần—mức tiêu thụ năng lượng không tải liên tục của bộ nguồn thủy lực đang chạy có thể lớn hơn lợi thế về hiệu quả của nó. Trong những tình huống này, hệ thống khí nén được cung cấp bởi không khí tập trung của nhà máy có thể có ý nghĩa kinh tế hơn vì máy nén khí được dùng chung trên hàng chục máy.

Quản lý nhiệt trong Thủy lực Power Units

Mọi bộ nguồn thủy lực đều tạo ra nhiệt thông qua ma sát chất lỏng, giảm áp suất van và hoạt động kém hiệu quả của bơm. Một bộ nguồn thủy lực công nghiệp điển hình hoạt động ở đầu vào 20 kW có thể tiêu hao 3 đến 6 kW dưới dạng nhiệt vào hồ chứa. Nếu không có sự trao đổi nhiệt đầy đủ—thông qua diện tích bề mặt bể chứa, bộ làm mát bằng khí hoặc bộ trao đổi nhiệt làm mát bằng nước—nhiệt độ dầu sẽ vượt quá phạm vi hoạt động an toàn của 60°C (140°F) , đẩy nhanh quá trình xuống cấp của phốt và quá trình oxy hóa dầu. Khí thải khí nén tự động mang nhiệt đi; hệ thống thủy lực yêu cầu quản lý nhiệt có chủ ý như một phần của thiết kế hệ thống.

Bộ nguồn thủy lực Giải thích: Thành phần và chức năng

Bộ nguồn thủy lực (HPU) là trái tim của bất kỳ hệ thống thủy lực nào. Nó là một gói khép kín có chức năng tạo ra, lưu trữ, lọc và điều hòa chất lỏng thủy lực điều áp. Hiểu các thành phần của nó giúp làm rõ lý do tại sao hệ thống thủy lực hoạt động khác với các thiết lập khí nén—và tại sao chúng lại có chi phí trả trước cao hơn.

• Hồ chứa: Lưu trữ chất lỏng thủy lực, thường gấp 1,5 đến 3 lần tốc độ dòng chảy mỗi phút của máy bơm về thể tích. Đồng thời tản nhiệt và cho phép không khí bị cuốn theo thoát ra ngoài.
• Máy bơm: Động cơ chính của chất lỏng. Bơm bánh răng có chi phí thấp và mạnh mẽ; bơm piston hoạt động hiệu quả và có khả năng dịch chuyển thay đổi; máy bơm cánh gạt cung cấp hoạt động yên tĩnh. Lựa chọn máy bơm trực tiếp xác định hiệu suất và đặc tính tiếng ồn của HPU.
• Động cơ điện: Dẫn động máy bơm. Kích thước động cơ được dựa trên lưu lượng và áp suất yêu cầu. Bộ truyền động tần số thay đổi (VFD) ngày càng được sử dụng để điều chỉnh tốc độ động cơ theo yêu cầu, cắt giảm mức tiêu thụ năng lượng nhàn rỗi lên tới 40% .
• Van cứu trợ: Thiết bị an toàn áp suất hệ thống. Mở khi áp suất vượt quá điểm đặt, dẫn chất lỏng trở lại bể và ngăn ngừa hư hỏng linh kiện.
• Cụm bộ lọc: Loại bỏ ô nhiễm hạt từ chất lỏng. Mục tiêu cấp độ sạch ISO (thường là ISO 16/14/11 cho hệ thống van phụ) xác định xếp hạng micron của bộ lọc và khoảng thời gian bảo dưỡng.
• Trao đổi nhiệt: Duy trì nhiệt độ chất lỏng trong dải hoạt động tối ưu là 40–60°C. Có thể là dầu-không khí hoặc dầu-nước tùy thuộc vào điều kiện môi trường xung quanh và yêu cầu loại bỏ nhiệt.
• Tích lũy (tùy chọn): Lưu trữ chất lỏng có áp suất cho các sự kiện có nhu cầu cao nhất, làm giảm các xung áp suất và có thể duy trì áp suất mạch trong thời gian tắt máy bơm trong thời gian ngắn.

Hệ thống khí nén không có thiết bị tương đương với bộ nguồn thủy lực như một hệ thống đóng gói. Thay vào đó, họ dựa vào máy nén khí tập trung, máy sấy, bình thu và đường ống phân phối—tất cả đều là cơ sở hạ tầng dùng chung. Điều này giúp đơn giản hóa việc thiết kế từng máy nhưng tạo ra sự phụ thuộc vào chất lượng không khí và tính nhất quán của áp suất trong toàn nhà máy.

Yêu cầu bảo trì và độ tin cậy theo thời gian

Bảo trì là nơi việc so sánh thủy lực và khí nén trở nên quan trọng nhất đối với các nhà quản lý vận hành. Cả hai hệ thống đều đòi hỏi sự chú ý thường xuyên, nhưng bản chất và hậu quả của việc bỏ bê rất khác nhau.

Bảo trì hệ thống thủy lực

Hệ thống thủy lực rất nhạy cảm với ô nhiễm chất lỏng. Hơn 80% lỗi hệ thống thủy lực được cho là do dầu bị ô nhiễm. Các hạt ô nhiễm làm hỏng ống cuộn van servo, làm trầy xước lỗ xi ​​lanh và làm tăng tốc độ mài mòn của máy bơm. Một chương trình bảo trì nghiêm ngặt cho bộ nguồn thủy lực bao gồm:

• Lấy mẫu dầu và phân tích độ sạch ISO sau mỗi 250 đến 500 giờ hoạt động
• Thay thế phần tử bộ lọc dựa trên các chỉ báo chênh lệch áp suất (không theo lịch cố định)
• Thay dầu đầy đủ sau mỗi 2.000 đến 4.000 giờ tùy thuộc vào điều kiện vận hành và loại dầu
• Kiểm tra và thay thế con dấu trên xi lanh và máy bơm hàng năm hoặc khi có dấu hiệu rò rỉ bên ngoài đầu tiên
• Kiểm tra ống thở hồ chứa để ngăn chặn sự xâm nhập của hơi ẩm và bụi khí quyển

Rò rỉ dầu bên ngoài là dạng hư hỏng thủy lực dễ thấy nhất. Ngay cả một vết rò rỉ nhỏ cũng có thể tạo ra các mối nguy hiểm cho sàn, các vấn đề về tuân thủ môi trường và nguy cơ hỏa hoạn nếu dầu tiếp xúc với các bề mặt nóng. ISO 23309 và các quy định về môi trường của địa phương có thể yêu cầu hệ thống ngăn chặn sự cố tràn xung quanh thiết bị thủy lực trong một số ngành công nghiệp.

Bảo trì hệ thống khí nén

Bảo trì bằng khí nén đơn giản hơn ở cấp độ máy nhưng thường bị bỏ qua ở cấp độ cơ sở hạ tầng. Nhiệm vụ chính bao gồm:

• Xả bộ tách nước và bộ phận FRL (bộ lọc-điều chỉnh-bôi trơn) hàng ngày hoặc tự động
• Thay thế các phần tử bộ lọc FRL sau mỗi 6 đến 12 tháng
• Khảo sát phát hiện rò rỉ trên đường ống phân phối—nghiên cứu cho thấy rằng rò rỉ chiếm 20 đến 30% sản lượng khí nén trong một nhà máy trung bình
• Bôi trơn cần piston của xi lanh và kiểm tra độ mòn của phốt hàng năm

Chế độ lỗi bảo trì khí nén lớn nhất là vô hình: rò rỉ không khí làm tiêu hao công suất máy nén một cách âm thầm. A Lỗ 3mm trên đường dây phân phối ở mức 100 PSI có thể lãng phí liên tục hơn 1 kW năng lượng của máy nén. Công cụ phát hiện rò rỉ siêu âm rất cần thiết cho các cơ sở quản lý mạng lưới khí nén lớn.

So sánh chi phí: Trả trước và trọn đời

Giá mua là nơi hệ thống khí nén xuất hiện hấp dẫn nhất. Một cụm van và xi lanh khí nén dành cho ứng dụng nhẹ có thể tốn kém $50 đến $500 . Một xi lanh thủy lực tương đương có van và ống góp có thể chạy $500 đến $5,000 —và một bộ nguồn thủy lực chuyên dụng cho một máy sẽ bổ sung thêm một bộ phận khác 2.000 USD đến 30.000 USD tùy thuộc vào kích thước và đặc điểm kỹ thuật.

Tuy nhiên, phân tích chi phí trọn đời cho thấy một câu chuyện cân bằng hơn. Hệ thống khí nén không tốn kém để mua và lắp đặt nhưng lại đắt tiền khi vận hành. Trong các cơ sở nơi khí nén được tạo ra với chi phí đầy đủ (điện, bảo trì, khấu hao vốn) là 0,25 USD đến 0,35 USD trên 1.000 feet khối tiêu chuẩn , thiết bị tiêu thụ khí nén chu kỳ cao trở thành hạng mục năng lượng quan trọng. Một xi lanh khí nén có đường kính 2 inch đạp xe 60 lần mỗi phút trong hai ca làm việc 8 giờ có thể tiêu thụ lượng điện tương đương 2 đến 4 kW năng lượng điện liên tục.

Đối với các ứng dụng có cường độ cao, chu kỳ hoạt động cao, bộ nguồn thủy lực thường đạt mức hòa vốn so với giải pháp thay thế khí nén bên trong. 3 đến 5 năm hoạt động hoàn toàn dựa vào tiết kiệm năng lượng. Ngoài cửa sổ đó, hệ thống thủy lực sẽ rẻ hơn khi chạy. Đối với các ứng dụng lực thấp, không liên tục, hệ thống khí nén không bao giờ mất đi lợi thế về chi phí.

Hồ sơ an toàn: Rủi ro khác nhau, không lớn hơn hoặc ít hơn

An toàn không phải là thắng lợi đơn giản cho cả hai hệ thống—mỗi hệ thống đều có những mối nguy hiểm riêng biệt phải được quản lý thông qua các biện pháp kiểm soát kỹ thuật và kỷ luật thủ tục.

Nguy hiểm thủy lực

• Chấn thương do tiêm: Rò rỉ lỗ kim trong ống thủy lực ở áp suất 3.000 PSI có thể bơm chất lỏng qua da với lực đủ mạnh để gây tổn thương mô sâu mà không để lại vết thương rõ ràng. Đây là một trường hợp cấp cứu y tế thường bị đánh giá thấp tại thời điểm chăm sóc. OSHA ghi nhận đây là một trong những mối nguy hiểm thủy lực nghiêm trọng nhất.
• Nguy cơ hỏa hoạn: Chất lỏng thủy lực gốc dầu mỏ dễ cháy. Tia phun từ ống mềm bị hỏng gần bề mặt nóng hoặc nguồn đánh lửa có thể gây cháy. Chất lỏng chống cháy (este phốt phát, hỗn hợp nước-glycol) là bắt buộc trong các ứng dụng đúc, nhà máy thép và hàng không.
• Giải phóng năng lượng dự trữ: Một bộ tích lũy được sạc tới 3.000 PSI sẽ lưu trữ năng lượng đáng kể. Quy trình giảm áp suất không đúng cách có thể gây ra hiện tượng phóng mạnh các thành phần.

Mối nguy hiểm khí nén

• Sự sụt giảm trọng lực: Khi xi lanh khí nén mất áp suất, tải của nó giảm ngay lập tức - không có đệm. Trục khí nén chịu tải trọng lực yêu cầu khóa cơ học bên ngoài hoặc duy trì áp suất có van để giữ tải an toàn.
• Tiếng ồn: Khí thải có tiếng ồn lớn. Cổng xả van định hướng không im lặng có thể tạo ra 85 đến 95 dB(A) —trên ngưỡng yêu cầu bảo vệ thính giác theo quy định của EU và OSHA. Bộ giảm thanh làm giảm điều này nhưng lại tăng thêm áp suất ngược, ảnh hưởng đến tốc độ quay trở lại của xi lanh.
• Roi nguy hiểm: Một ống dẫn khí điều áp bị ngắt kết nối có thể bị giật dữ dội. Bộ phận hạn chế ống và khớp nối ngắt tự động là các biện pháp an toàn tiêu chuẩn.

Trong chế biến thực phẩm, sản xuất dược phẩm và phòng sạch, hệ thống khí nén thường được ưa chuộng hơn vì khí thải (không khí) của chúng sạch và rò rỉ không dầu không làm nhiễm bẩn sản phẩm. Ô nhiễm dầu thủy lực trong những môi trường này tạo ra các vấn đề về tuân thủ và an toàn sản phẩm vượt lên trên mọi lập luận về lực lượng hoặc hiệu quả.

Hướng dẫn lựa chọn ứng dụng cụ thể

Việc kết hợp loại hệ thống với ứng dụng là kết quả thiết thực nhất của bất kỳ phân tích thủy lực và khí nén nào. Phân tích sau đây bao gồm các trường hợp sử dụng công nghiệp phổ biến nhất.

Chọn một bộ nguồn thủy lực khi:

• Yêu cầu về lực vượt quá 25 kN—máy ép kim loại, bộ kẹp ép phun, máy ép rèn, giá đỡ mái khai thác mỏ
• Cần phải kiểm soát tốc độ chính xác trên toàn bộ hành trình—đùn có kiểm soát, dập tiếp cận chậm, máy kiểm tra vật liệu
• Tải phải được giữ cố định dưới tác dụng của lực trong thời gian dài—kẹp khuôn, giữ vật cố định, giàn thử kết cấu
• Thiết bị di động yêu cầu lực cao trong bao bì nhỏ gọn—máy xúc, máy nông nghiệp, thiết bị lái hàng hải, thiết bị ngoài khơi
• Hoạt động với cường độ cao, chu kỳ cao, trong đó hiệu quả sử dụng năng lượng lâu dài phù hợp với chi phí HPU trả trước

Chọn khí nén khi:

• Yêu cầu về lực là dưới 10 kN và tốc độ quan trọng hơn độ chính xác—robot gắp và đặt, bộ chuyển hướng băng tải, máy đẩy bộ phận
• Cần có môi trường sạch—thực phẩm, dược phẩm, thiết bị y tế, sản xuất chất bán dẫn
• Chi phí lắp đặt thấp và vấn đề triển khai nhanh—công cụ bảo trì, tế bào tự động hóa nhỏ, công cụ không khí trong xưởng
• Cơ sở hạ tầng khí nén của nhà máy đã tồn tại và chưa được sử dụng đúng mức
• Chu kỳ làm việc thấp và hiệu quả sử dụng năng lượng của từng bộ truyền động riêng lẻ không phải là ưu tiên hàng đầu

Hệ thống lai: Sử dụng cả hai cùng nhau

Nhiều dây chuyền sản xuất hiện đại sử dụng song song cả hai công nghệ. Một bộ nguồn thủy lực có thể dẫn động ram ép chính trong khi các xi lanh khí nén xử lý việc tải, dỡ và kẹp các bộ phận xung quanh nó. Kiến trúc kết hợp này phát huy thế mạnh của từng hệ thống: thủy lực cho công việc nặng, khí nén cho các chức năng phụ trợ nhanh, nhẹ. Việc thiết kế các hệ thống này đòi hỏi sự chú ý cẩn thận đến cơ sở hạ tầng điện dùng chung, tích hợp hệ thống điều khiển và lập kế hoạch bảo trì để tránh xung đột trong vận hành.

Những cân nhắc về môi trường và quy định

Tuân thủ môi trường là một yếu tố ngày càng tăng trong quá trình lựa chọn thủy lực và khí nén. Dầu thủy lực được phân loại là chất độc hại ở hầu hết các khu vực pháp lý. Sự cố tràn dầu yêu cầu quy trình làm sạch được ghi lại và việc xử lý dầu thủy lực đã qua sử dụng được quy định theo các khuôn khổ như Chỉ thị Khung Chất thải của EU hoặc tiêu chuẩn EPA của Hoa Kỳ. Các cơ sở sử dụng hệ thống thủy lực phải duy trì cơ sở hạ tầng ngăn chặn dầu—khay nhỏ giọt, bể chứa, bộ dụng cụ tràn dầu—và đào tạo nhân viên phù hợp.

Chất lỏng thủy lực có khả năng phân hủy sinh học (gốc dầu hạt cải, gốc este tổng hợp) hiện có sẵn và ngày càng được sử dụng rộng rãi trong các ứng dụng nhạy cảm với môi trường—thiết bị lâm nghiệp, tàu biển, máy móc nông nghiệp hoạt động gần nguồn nước. Những chất lỏng này thường mang theo một Giá cao hơn 15 đến 40% trên dầu khoáng và có thể có phạm vi hoạt động ở nhiệt độ hẹp hơn, nhưng chúng làm giảm đáng kể trách nhiệm pháp lý đối với môi trường.

Ngược lại, hệ thống khí nén xả khí khô sạch (giả sử lọc và sấy khô thích hợp) và giảm thiểu gánh nặng tuân thủ môi trường ở cấp độ máy. Chi phí môi trường nằm ở phía trên—trong mức tiêu thụ năng lượng của máy nén khí—và được giải quyết thông qua các chương trình tiết kiệm năng lượng thay vì ngăn chặn sự cố tràn dầu.

Đối với các cơ sở theo đuổi chứng nhận quản lý môi trường ISO 14001, việc quản lý hệ thống thủy lực yêu cầu nhiều tài liệu chính thức và kiểm soát thủ tục hơn so với các giải pháp thay thế bằng khí nén, đây là một chi phí vận hành thực sự đáng giá khi đưa ra quyết định lựa chọn.

Định cỡ một bộ nguồn thủy lực: Các thông số chính cần xác định đúng

Đối với các kỹ sư và người mua khi đánh giá các lựa chọn bộ nguồn thủy lực, việc xác định kích thước chính xác là rất quan trọng. HPU có quy mô nhỏ không thể đáp ứng nhu cầu cao điểm; một cái quá khổ gây lãng phí vốn và chạy không hiệu quả khi tải một phần. Ba thông số kích thước cơ bản là tốc độ dòng chảy, áp suất và công suất.

1. Tốc độ dòng chảy yêu cầu (L/phút hoặc GPM): Được tính từ diện tích lỗ khoan của xi lanh nhân với vận tốc piston yêu cầu, tính tổng trên tất cả các bộ truyền động vận hành đồng thời. Luôn thêm mức ký quỹ từ 10 đến 15% cho tổn thất hệ thống.
2. Áp suất hệ thống tối đa (bar hoặc PSI): Đặt theo yêu cầu tải cao nhất. Cài đặt van giảm áp phải cao hơn áp suất vận hành tối đa từ 10 đến 15%, không phải áp suất thành phần định mức tối đa.
3. Công suất động cơ (kW hoặc HP): Được tính bằng (tốc độ dòng × áp suất) / (600 × hiệu suất bơm) tính bằng kW khi sử dụng L/phút và bar. Một hệ thống cần 40 L/phút ở 200 bar với máy bơm hiệu suất 85% cần khoảng 15,7 kW của công suất động cơ.

Thể tích bình chứa có kích thước gấp 2 đến 3 lần tốc độ dòng bơm mỗi phút—máy bơm 40 L/phút sẽ có bình chứa 80 đến 120 lít. Tỷ lệ này đảm bảo thời gian lưu trú thích hợp cho quá trình khử khí, ổn định nhiệt độ và xử lý ô nhiễm. Giảm bớt thể tích bình chứa là một lỗi thông số kỹ thuật phổ biến của HPU, sau này xuất hiện do các vấn đề quá nhiệt và ô nhiễm.

Đối với định cỡ khí nén, quy trình tương đương đơn giản hơn: tính toán mức tiêu thụ không khí của từng bộ truyền động (diện tích lỗ khoan × hành trình × chu kỳ mỗi phút × 2 cho tác động kép), tính tổng cho tất cả người tiêu dùng, cộng thêm 25% biên độ rò rỉ và mở rộng trong tương lai, đồng thời xác nhận công suất máy nén khí của nhà máy đáp ứng tổng nhu cầu ở áp suất cần thiết tại đầu vào FRL của máy.

Điểm mấu chốt về thủy lực và khí nén

Tóm tắt, quyết định thủy lực và khí nén không phải là về công nghệ nào vượt trội hơn mà là về công nghệ nào phù hợp với các thông số tải, tốc độ, môi trường và ngân sách cụ thể của bạn. Hệ thống thủy lực, được neo bởi một bộ nguồn thủy lực có kích thước phù hợp, là lựa chọn thiết thực duy nhất cho các ứng dụng chịu lực cao, được điều khiển chính xác hoặc chịu tải. Hệ thống khí nén là lựa chọn phù hợp cho các nhiệm vụ nhanh chóng, sạch sẽ, ít tốn lực và nhạy cảm về chi phí khi đã có sẵn cơ sở hạ tầng khí nén.

Đưa ra lựa chọn ngay từ đầu bằng cách định lượng các yêu cầu về lực lượng, chu kỳ hoạt động, các hạn chế về môi trường và tổng chi phí sở hữu trong 5 năm—chứ không chỉ là giá đơn đặt hàng. Phân tích đó hầu như sẽ luôn chỉ ra rõ ràng một loại hệ thống và nó sẽ tiết kiệm đáng kể chi phí trang bị thêm cũng như những vấn đề đau đầu về vận hành ở khâu sau.

Nếu bạn đang vận hành gần ranh giới—lực khoảng 10 đến 25 kN, chu kỳ làm việc vừa phải, yêu cầu môi trường hỗn hợp—hãy tham khảo ý kiến ​​của nhà tích hợp hệ thống năng lượng chất lỏng, người có thể lập mô hình cả hai tùy chọn theo chu kỳ tải thực tế của bạn. Hệ thống phù hợp cho hoạt động của bạn là hệ thống giảm thiểu tổng chi phí sở hữu trong khi vẫn đáp ứng mọi yêu cầu về hiệu suất một cách đáng tin cậy, chứ không phải hệ thống có vẻ rẻ nhất trên báo giá.
