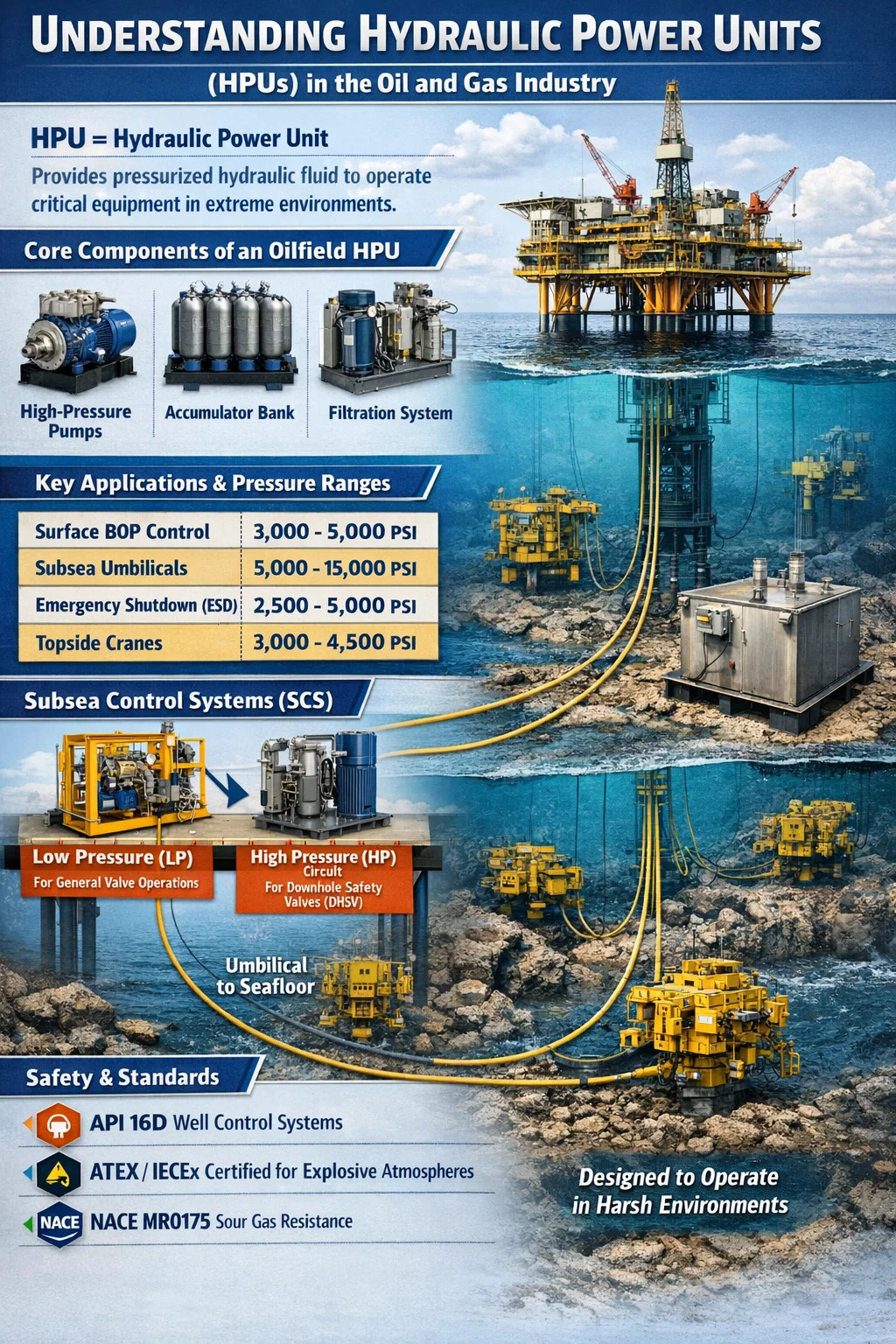

Định nghĩa HPU trong lĩnh vực dầu khí
Trong ngành dầu khí, HPU là viết tắt của Đơn vị năng lượng thủy lực . Nó là một hệ thống khép kín được thiết kế để tạo ra, lưu trữ và cung cấp chất lỏng thủy lực có áp suất để điều khiển các hoạt động cơ học quan trọng khác nhau. Không giống như các đơn vị công nghiệp tiêu chuẩn, một nhà máy dầu khí bộ nguồn thủy lực được thiết kế để chịu được các môi trường khắc nghiệt, chẳng hạn như giàn khoan ngoài khơi hoặc các mẫu dưới biển sâu, nơi cần có nguồn điện đáng tin cậy để vận hành các van an toàn, thiết bị ngăn chặn xả hơi và đường dây điều khiển rốn.
Mục đích chính của HPU trong lĩnh vực này là đóng vai trò là "trái tim" của hệ thống điều khiển, đảm bảo rằng ngay cả khi nguồn điện sơ cấp bị hỏng, năng lượng lưu trữ trong bộ tích lũy thủy lực có thể thực hiện quy trình tắt khẩn cấp để bảo vệ môi trường và con người.
Các thành phần vận hành cốt lõi của HPU mỏ dầu
Một loại dầu và khí đốt bộ nguồn thủy lực bao gồm một số thành phần hạng nặng được lựa chọn đặc biệt để đảm bảo độ bền và độ chính xác. Vì sự cố ở mỏ dầu có thể gây thảm họa nên các đơn vị này thường có mức độ dự phòng cao.
Tạo và lưu trữ áp suất
Hệ thống sử dụng máy bơm cao áp (thường là loại piston hoặc màng ngăn) được dẫn động bằng động cơ điện hoặc máy nén khí. Đặc điểm nổi bật của lĩnh vực này là Ngân hàng tích lũy . Đây là những bình chịu áp lực lưu trữ năng lượng thủy lực bằng cách sử dụng nitơ nén. Trong một thiết lập ở nước ngoài điển hình, một bộ nguồn thủy lực có thể duy trì áp lực giữa 3.000 PSI và 10.000 PSI , cho phép kích hoạt các van ngay lập tức ngay cả khi máy bơm bị hỏng hoàn toàn.
Quản lý và lọc chất lỏng
Chất lỏng thủy lực được sử dụng trong HPU dầu khí thường là chất chuyên dụng, chẳng hạn như hỗn hợp nước-glycol cho các ứng dụng dưới biển để ngăn ngừa thiệt hại về môi trường trong trường hợp rò rỉ. Bể chứa thường được làm bằng thép không gỉ 316L để chống lại sự ăn mòn do phun muối và hệ thống lọc thường được đánh giá ở mức 3 đến 10 micron để bảo vệ van điện từ nhạy cảm.
Các ứng dụng chính trong môi trường ngoài khơi và dưới biển
Công dụng của một bộ nguồn thủy lực kéo dài toàn bộ vòng đời của giếng, từ khoan đến sản xuất và cuối cùng là ngừng hoạt động.
| ứng dụng | Chức năng của HPU | Phạm vi áp suất điển hình |
| Kiểm soát BOP bề mặt | Mở/Đóng các ram ngăn ngừa xả hơi | 3.000 - 5.000 PSI |
| Rốn dưới biển | Cung cấp năng lượng cho cây dưới biển và đa tạp | 5.000 - 15.000 PSI |
| Tắt máy khẩn cấp (ESD) | Đóng van sản xuất không an toàn | 2.500 - 5.000 PSI |
| Cần cẩu bên trên | Nâng thiết bị nặng trên nền tảng | 3.000 - 4.500 PSI |
Các ứng dụng HPU phổ biến và các yêu cầu kỹ thuật tương ứng của chúng trong dầu khí.
Vai trò của HPU trong Hệ thống kiểm soát dưới biển (SCS)
Có lẽ vai trò quan trọng nhất của một bộ nguồn thủy lực được tìm thấy trong sản xuất dưới biển. Trong bối cảnh này, HPU được đặt ở Topside (nền tảng hoặc tàu) và gửi chất lỏng qua cáp "rốn" dài nhiều dặm tới đáy đại dương.
Các đơn vị này được chia thành Áp suất thấp (LP) và Áp suất cao (HP) mạch. Mạch LP thường xử lý các hoạt động chung của van, trong khi mạch HP được dành riêng cho Van an toàn lỗ khoan sâu (DHSV). DHSV yêu cầu áp suất thủy lực không đổi để luôn mở; nếu bộ nguồn thủy lực mất áp suất, một lò xo mạnh trong van sẽ tự động đóng lại, bịt kín giếng và ngăn chặn sự cố tràn dầu.
Tiêu chuẩn thiết kế và tuân thủ môi trường
Trong mỏ dầu, HPU không chỉ là máy bơm trên bồn chứa. Nó phải tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt để đảm bảo an toàn và khả năng tương tác.
- API 16D: Tiêu chuẩn về hệ thống điều khiển thiết bị điều khiển giếng khoan.
- ATEX/IECEx: Chứng nhận cho thiết bị sử dụng trong môi trường dễ cháy nổ, đảm bảo bộ nguồn thủy lực động cơ sẽ không đốt cháy khí đi lạc.
- NACE MR0175: Yêu cầu đối với vật liệu chống nứt do ứng suất sunfua trong môi trường "khí chua".
Hơn nữa, các thiết bị này thường được gắn trong DNV 2.7-1 các container ngoài khơi được chứng nhận hoặc "khung va chạm", cho phép chúng được nâng lên một cách an toàn bằng cần cẩu từ tàu cung cấp đến giàn khoan khi biển động mạnh mà không làm hỏng các bộ phận thủy lực bên trong.
Số liệu bảo trì và độ tin cậy
Độ tin cậy được đo lường thông qua thử nghiệm nghiêm ngặt. Một điển hình bộ nguồn thủy lực trong mạch ESD quan trọng phải trải qua "Thử nghiệm đột quỵ một phần" (PST) để đảm bảo van phản ứng nhanh. Bảo trì bao gồm việc phân tích thường xuyên chất lỏng thủy lực để kiểm tra mức độ sạch của "Cấp NAS". Nếu độ sạch của dầu vượt quá NAS 6 hoặc ISO 17/15/12 , nguy cơ dính van tăng lên, điều này không thể chấp nhận được trong các hoạt động dầu khí có rủi ro cao.
Bằng cách cung cấp một nguồn lực ổn định và đáng tin cậy, bộ nguồn thủy lực vẫn là xương sống của sự an toàn và tự động hóa trong khai thác năng lượng hiện đại.
