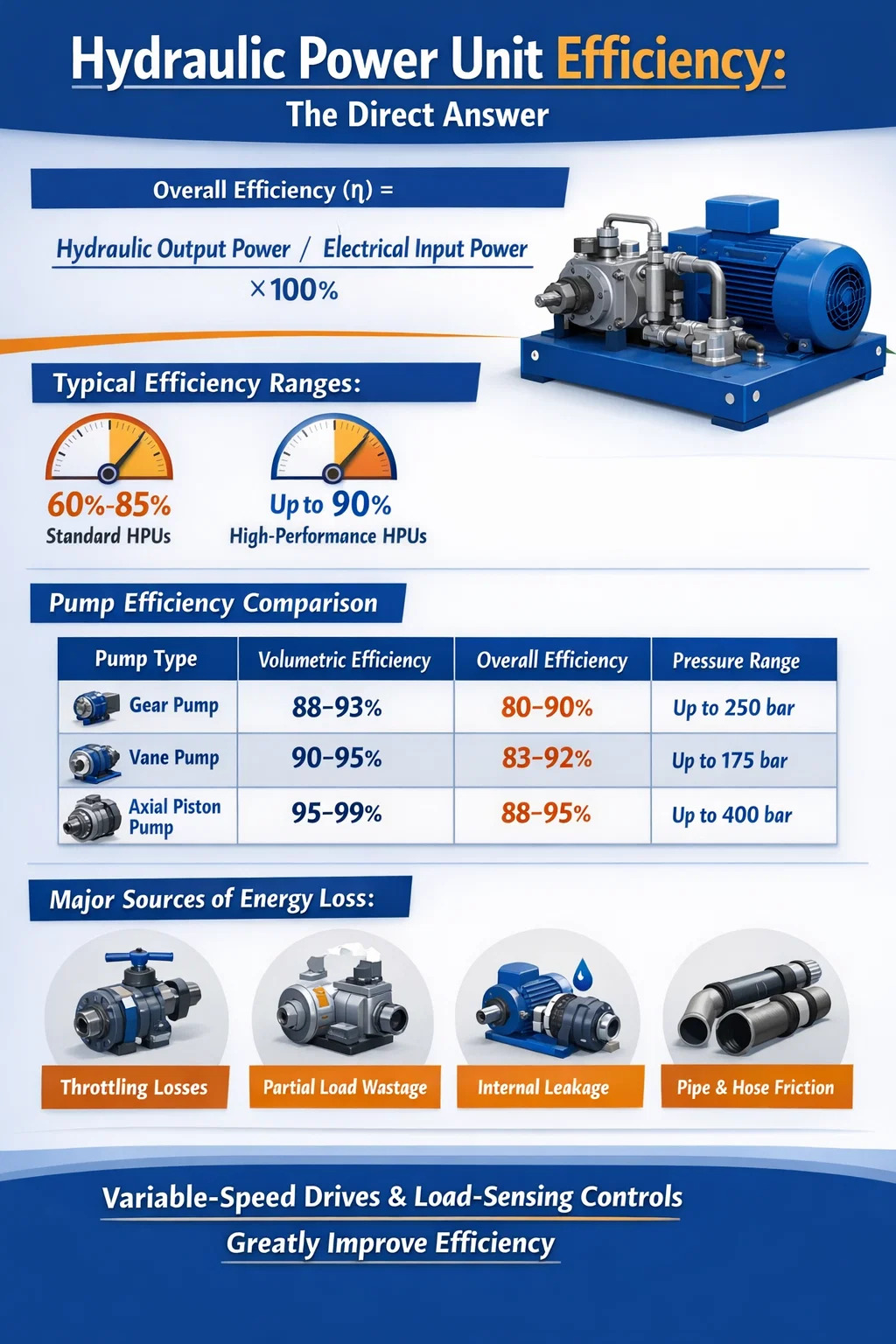

Một bộ nguồn thủy lực điển hình (HPU) hoạt động với hiệu suất tổng thể là 60% đến 85% , tùy thuộc vào thiết kế hệ thống, chất lượng linh kiện, điều kiện vận hành và trạng thái bảo trì. Các bộ nguồn thủy lực hiệu suất cao hoặc được thiết kế có mục đích với máy bơm có thể thay đổi và bộ điều khiển được tối ưu hóa có thể đạt được hiệu quả của lên tới 90% hoặc cao hơn một chút trong điều kiện lý tưởng. Tuy nhiên, nhiều HPU công nghiệp trong thế giới thực chạy máy bơm chuyển vị cố định dưới tải một phần thường xuyên rơi vào tình trạng khó khăn. 60% đến 75% phạm vi do tổn thất tiết lưu, sinh nhiệt và rò rỉ.
Hiệu suất tổng thể của bộ nguồn thủy lực không phải là một con số cố định duy nhất - nó là sản phẩm của nhiều hiệu suất phụ trên máy bơm, động cơ, van, bộ truyền động, đường ống và điều kiện chất lỏng. Hiểu được sự đóng góp của từng thành phần giúp các kỹ sư và nhóm bảo trì xác định nơi năng lượng bị mất và nơi cải tiến sẽ có tác động lớn nhất.
Hiệu quả được xác định như thế nào trong một đơn vị năng lượng thủy lực
Hiệu suất trong một bộ nguồn thủy lực được biểu thị bằng tỷ lệ giữa công suất đầu ra thủy lực hữu ích trên tổng công suất điện đầu vào mà hệ thống tiêu thụ. Công thức rất đơn giản:
Hiệu suất tổng thể (η) = Công suất đầu ra thủy lực / Công suất đầu vào điện × 100%
Công suất đầu ra thủy lực được tính bằng tốc độ dòng chảy nhân với áp suất (Q × P). Công suất điện đầu vào là công suất đo được của động cơ lấy từ nguồn điện. Sự khác biệt giữa hai loại này thể hiện tổn thất dưới dạng nhiệt, tiếng ồn và ma sát cơ học phân bố trên mọi bộ phận trong hệ thống.
Hiệu quả cũng được chia thành ba loại chính áp dụng cho các bộ phận riêng lẻ, đặc biệt là bơm thủy lực:
- Hiệu suất thể tích: Tỷ lệ lưu lượng thực tế được phân phối so với lưu lượng lý thuyết. Rò rỉ bên trong máy bơm làm giảm con số này. Giá trị điển hình cho bơm bánh răng là 90–95% và đối với bơm piston là 95–99%.
- Hiệu suất cơ học: Tính đến tổn thất ma sát trong vòng bi, vòng đệm và các bộ phận quay. Phạm vi thường từ 90% đến 97% đối với máy bơm được bảo trì tốt.
- Hiệu suất chung của bơm: Sản phẩm của hiệu suất thể tích và hiệu suất cơ học. Đối với máy bơm piston hướng trục chất lượng, tỷ lệ này thường nằm trong khoảng từ 87% đến 95%.
Ngoài máy bơm, động cơ điện điều khiển bộ nguồn thủy lực có hiệu suất riêng, thường ở giữa 88% và 96% cho động cơ cảm ứng hiện đại. Nhân hiệu suất bơm với hiệu suất động cơ sẽ mang lại hiệu suất chuyển đổi năng lượng trước khi tính bất kỳ tổn thất van hoặc mạch điện nào.
Phạm vi hiệu quả theo loại bơm thủy lực
Loại máy bơm được sử dụng trong bộ nguồn thủy lực có ảnh hưởng lớn nhất đến hiệu suất hệ thống. Mỗi thiết kế máy bơm có một đường cong hiệu suất đặc trưng thay đổi theo cài đặt tốc độ, áp suất và thể tích.
| Loại máy bơm | Hiệu suất thể tích | Hiệu suất bơm tổng thể | Phạm vi áp suất điển hình |
| Bơm bánh răng ngoài | 88–93% | 80–90% | Lên đến 250 thanh |
| Bơm bánh răng nội bộ | 90–95% | 82–92% | Lên đến 200 thanh |
| Bơm cánh gạt | 90–95% | 83–92% | Lên đến 175 thanh |
| Bơm Piston hướng tâm | 95–98% | 88–94% | Lên đến 700 thanh |
| Bơm Piston hướng trục (Cố định) | 95–99% | 88–95% | Lên đến 400 thanh |
| Bơm Piston hướng trục (Biến) | 95–99% | 87–94% | Lên đến 400 thanh |
Bảng 1: So sánh hiệu suất của các loại bơm thủy lực thông dụng dùng trong bộ nguồn thủy lực
Bơm bánh răng là loại có giá cả phải chăng nhất và được sử dụng rộng rãi trong các HPU áp suất thấp đến trung bình, nhưng hiệu suất thể tích thấp hơn ở áp suất cao hơn khiến chúng trở thành lựa chọn kém cho các ứng dụng nhạy cảm với năng lượng. Máy bơm piston hướng trục tuy đắt hơn nhưng luôn mang lại hiệu quả tốt nhất và là lựa chọn ưu tiên trong các bộ nguồn thủy lực công nghiệp nơi chi phí năng lượng rất lớn.
Các nguồn thất thoát năng lượng chính trong tổ máy thủy lực
Hiểu được nơi xảy ra tổn thất là điều cần thiết để nâng cao hiệu quả của bất kỳ bộ nguồn thủy lực nào. Tổn thất được phân bổ trên nhiều điểm và một số điểm đóng góp lớn hơn nhiều so với những điểm khác.
Điều tiết và giảm áp suất qua các van điều khiển
Van điều khiển hướng, van giảm áp và van điều khiển dòng chảy đều tạo ra sự giảm áp suất khi dầu chảy qua chúng. Trong mạch đo sáng vào hoặc đo sáng ra, chênh lệch áp suất trên van điều khiển được chuyển trực tiếp thành nhiệt. Trong nhiều hệ thống công nghiệp, tổn thất liên quan đến van này đã chiếm 15% đến 30% tổng năng lượng đầu vào . Một hệ thống chạy ở áp suất 200 bar với van điều khiển gây ra sự sụt giảm 30 bar sẽ lãng phí 15% năng lượng áp suất tại thời điểm đó trước khi chất lỏng đến được bộ truyền động.
Bơm dịch chuyển cố định chạy hết công suất dưới tải một phần
Một trong những điểm thiếu hiệu quả lớn nhất trong thiết kế bộ nguồn thủy lực truyền thống là sử dụng bơm chuyển vị cố định luôn mang lại lưu lượng tối đa, ngay cả khi hệ thống chỉ cần một phần lưu lượng đó. Dòng chảy dư thừa được đưa trở lại bể chứa thông qua van giảm áp ở áp suất hệ thống - một tình huống được gọi là "thổi quá mức". Điều này gây lãng phí năng lượng liên tục và tạo ra nhiệt lượng đáng kể. Các nghiên cứu đã chỉ ra rằng HPU bơm cố định hoạt động ở mức 30% tải định mức có thể gây lãng phí 40% công suất đầu vào trở lên chỉ tính riêng tổn thất bỏ qua.
Rò rỉ bên trong
Rò rỉ bên trong xảy ra trong máy bơm, động cơ, xi lanh và van khi chất lỏng áp suất cao vượt qua các vòng đệm và khe hở ở phía áp suất thấp. Trong khi một số rò rỉ bên trong là bình thường và cần thiết cho việc bôi trơn, thì rò rỉ quá mức do mài mòn hoặc khe hở quá lớn sẽ làm giảm hiệu suất thể tích. Một máy bơm có mức rò rỉ bên trong 5% phải tạo ra lưu lượng nhiều hơn 5% so với nhu cầu của hệ thống, tiêu thụ thêm năng lượng chỉ để bù đắp. Ở các bộ phận bị mòn, lượng rò rỉ này có thể tăng lên 10–15%, làm giảm hiệu suất hệ thống một cách đáng kể.
Tổn thất do ma sát trong ống và vòi
Khi chất lỏng thủy lực chảy qua đường ống, ống mềm và phụ kiện, ma sát sẽ tạo ra sự sụt giảm áp suất tỷ lệ với bình phương vận tốc dòng chảy. Đường ống có kích thước nhỏ buộc vận tốc cao hơn, tổn thất tăng đáng kể. Vận tốc dòng chảy tối đa được khuyến nghị trong đường áp suất thường là 2–4 m/s , và trong dòng trả về 1–2 m/s . Các hệ thống có đường ống quá dài, khúc cua gấp hoặc nhiều phụ kiện có thể mất 5–10% áp suất khả dụng trước khi chất lỏng đến bộ truyền động.
Tải sinh nhiệt và làm mát
Tất cả những tổn thất trên cuối cùng biểu hiện dưới dạng nhiệt trong chất lỏng thủy lực. Nhiệt độ chất lỏng phải được duy trì trong phạm vi thích hợp - thường là 40°C đến 60°C đối với hầu hết các loại dầu khoáng – để duy trì độ nhớt và ngăn ngừa sự xuống cấp. Khi chất lỏng chạy quá nóng, độ nhớt giảm, độ rò rỉ tăng và hiệu suất bơm giảm hơn nữa, tạo ra chu trình kết hợp âm. Năng lượng tiêu thụ bởi bộ làm mát dầu (và quạt hoặc mạch nước của chúng) làm tăng thêm mức tiêu thụ năng lượng của toàn hệ thống, làm giảm hơn nữa hiệu suất ròng từ góc nhìn của người vận hành.
Bộ truyền động có tốc độ thay đổi cải thiện đáng kể hiệu suất của bộ nguồn thủy lực như thế nào
Nâng cấp có tác động mạnh nhất hiện có đối với bộ nguồn thủy lực hiện có là việc bổ sung bộ truyền động biến tốc độ (VSD), còn được gọi là bộ truyền động biến tần (VFD), trên động cơ điện. Thay vì chạy động cơ ở tốc độ tối đa liên tục và bỏ qua lưu lượng dư thừa, VSD sẽ điều chỉnh tốc độ động cơ theo thời gian thực để phù hợp chính xác với lưu lượng và áp suất mà hệ thống yêu cầu.
Việc tiết kiệm năng lượng từ phương pháp này dựa trên định luật ái lực đối với máy bơm, trong đó nêu rõ rằng mức tiêu thụ điện năng thay đổi theo khối tốc độ bơm . Việc giảm tốc độ bơm xuống 80% tốc độ định mức sẽ giảm mức tiêu thụ điện năng xuống xấp xỉ 51% tiêu thụ hết tốc độ. Việc giảm tốc độ xuống 60% sẽ giảm mức tiêu thụ điện năng xuống khoảng 22% đầy tải. Đây là những số liệu lý thuyết, nhưng việc lắp đặt trong thế giới thực luôn chứng minh khả năng tiết kiệm năng lượng của 30% đến 60% so với các HPU tốc độ cố định chạy cùng chu kỳ nhiệm vụ.
Một nghiên cứu trường hợp từ một cơ sở ép phun nhựa thay thế HPU bơm cố định bằng bộ điều khiển VSD trên 15 máy đã báo cáo mức tiết kiệm điện trung bình hàng năm là 42% trên mỗi máy, với thời gian hoàn vốn dưới 18 tháng theo giá điện địa phương. Việc giảm sinh nhiệt cũng làm giảm thời gian chạy của bộ làm mát dầu và kéo dài thời gian bảo dưỡng dầu.
Các bộ nguồn thủy lực dựa trên VSD hiện là tiêu chuẩn trong nhiều ứng dụng công nghiệp hiệu suất cao, bao gồm:
- Máy ép phun và máy thổi
- Máy ép và tạo hình kim loại
- Máy đúc khuôn
- Hệ thống kẹp thủy lực máy công cụ CNC
- Thiết bị trên boong tàu và hệ thống thủy lực ngoài khơi
Vai trò của chất lỏng thủy lực trong hiệu suất hệ thống
Việc lựa chọn và điều kiện chất lỏng thủy lực có tác động trực tiếp và có thể đo lường được đến hiệu suất của bộ nguồn thủy lực. Độ nhớt của chất lỏng là thông số quan trọng. Nếu độ nhớt quá cao, lực cản bơm và ma sát chất lỏng tăng lên, làm tăng tổn thất cơ học. Nếu độ nhớt quá thấp, sự rò rỉ bên trong sẽ tăng lên, làm giảm hiệu suất thể tích và có khả năng gây ra sự tiếp xúc giữa kim loại với kim loại trong máy bơm và động cơ.
Hầu hết các hệ thống thủy lực được thiết kế dựa trên dầu khoáng ISO VG 46 hoặc ISO VG 68, với cửa sổ độ nhớt vận hành tối ưu thường nằm trong khoảng 25 và 54 cSt ở nhiệt độ hoạt động. Chạy bên ngoài cửa sổ này - do hệ thống quá lạnh hoặc quá nóng hoặc do sử dụng sai loại - có thể làm giảm hiệu suất của máy bơm bằng cách 3% đến 8% .
Chất lỏng thủy lực tổng hợp, đặc biệt là dầu gốc polyalphaolefin (PAO), có thể mang lại những cải thiện hiệu suất khiêm tốn cho 1% đến 3% hơn dầu khoáng thông thường nhờ đặc tính nhớt-nhiệt độ tốt hơn và ma sát bên trong thấp hơn. Những lợi ích này nhất quán qua nhiều nghiên cứu độc lập và dữ liệu thử nghiệm của nhà sản xuất máy bơm. Mặc dù 1–3% nghe có vẻ khiêm tốn nhưng trong một HPU công nghiệp lớn tiêu thụ liên tục 100 kW, con số đó tương ứng với 1.000–3.000 watt điện năng tiết kiệm được — một lượng có ý nghĩa trong một chu kỳ vận hành hàng năm.
Ô nhiễm chất lỏng cũng quan trọng không kém. Các hạt trong chất lỏng thủy lực làm tăng tốc độ mài mòn của các bộ phận, tăng rò rỉ bên trong và làm tắc các lỗ van. Duy trì độ sạch của chất lỏng theo mã độ sạch ISO 4406 15/17/12 hoặc tốt hơn đối với hầu hết các HPU công nghiệp được coi là phương pháp tốt nhất. Các hệ thống có chất lỏng bị xuống cấp thường xuyên cho thấy hiệu suất thể tích giảm đáng kể khi bơm và van tiến triển.
So sánh Hiệu quả của HPU dịch chuyển cố định và dịch chuyển thay đổi
Nhiều bộ nguồn thủy lực vừa và nhỏ sử dụng bánh răng chuyển động cố định hoặc bơm cánh gạt vì chúng rẻ tiền, nhỏ gọn và dễ bảo trì. Máy bơm piston có dung tích thay đổi có chi phí cao hơn đáng kể nhưng phù hợp với sản lượng theo nhu cầu, giảm tổn thất đường vòng. Sự khác biệt về hiệu quả giữa hai phương pháp này thể hiện rõ nhất trong quá trình vận hành tải một phần.
| Điều kiện hoạt động | Hiệu suất HPU dịch chuyển cố định | Hiệu suất HPU có độ dịch chuyển thay đổi | Hiệu suất HPU bơm biến thiên VSD |
| Tải 100% | 78–84% | 82–88% | 85–90% |
| Tải 75% | 62–70% | 78–86% | 84–90% |
| Tải 50% | 48–58% | 72–82% | 80–88% |
| Tải 25% | 30–42% | 60–72% | 72–84% |
Bảng 2: So sánh hiệu suất tổng thể gần đúng giữa các mức tải đối với các cấu hình bộ nguồn thủy lực khác nhau
Bảng trên minh họa tại sao HPU bơm cố định đặc biệt không phù hợp với các ứng dụng có chu kỳ nhu cầu thay đổi. Ở mức tải 25%, thiết bị chuyển vị cố định có thể lãng phí hơn 2/3 năng lượng đầu vào của nó, trong khi thiết bị chuyển vị biến đổi được trang bị VSD tương đương vẫn giữ được phần đầu ra hữu ích cao hơn đáng kể.
Các bước thực tế để cải thiện hiệu suất đơn vị năng lượng thủy lực của bạn
Việc nâng cao hiệu suất của bộ nguồn thủy lực hiện có không phải lúc nào cũng cần phải thay thế hoàn toàn. Nhiều nâng cấp có thể được áp dụng tăng dần, với lợi tức đầu tư có thể đo lường được.
Kiểm tra mức tiêu thụ năng lượng hiện tại
Trước khi thực hiện bất kỳ thay đổi nào, hãy lắp đồng hồ đo điện trên nguồn cung cấp động cơ và ghi lại mức tiêu thụ trong toàn bộ chu kỳ máy. So sánh đường cong công suất đo được với mức tối thiểu theo lý thuyết được yêu cầu bởi cấu hình tải. Khoảng cách giữa mức tiêu thụ thực tế và mức tối thiểu theo lý thuyết thể hiện những tổn thất có thể thu hồi được. Trong nhiều HPU bơm cố định cũ hơn, khoảng cách này là 25% đến 45% trong tổng mức tiêu thụ.
Kích thước phù hợp của máy bơm và động cơ
Máy bơm và động cơ cỡ lớn rất phổ biến trong thủy lực công nghiệp vì các kỹ sư áp dụng hệ số an toàn rộng rãi hoặc tái sử dụng các bộ phận hiện có. Một máy bơm chạy ở mức 40% dung tích định mức đang hoạt động cách xa điểm hiệu suất cao nhất. Điều chỉnh dung tích bơm phù hợp với nhu cầu thực tế của hệ thống — vận hành lý tưởng ở mức 70–90% công suất định mức ở mức tải cao điểm — giúp máy bơm luôn hoạt động ở phạm vi hiệu quả nhất.
Cài đặt một ổ đĩa tốc độ thay đổi
Như đã thảo luận ở trên, việc lắp VSD vào động cơ hiện tại thường là bản nâng cấp duy nhất có ROI cao nhất cho bất kỳ bộ nguồn thủy lực nào được sử dụng trong các ứng dụng có nhiệm vụ thay đổi. VSD hiện đại cũng cung cấp khả năng khởi động mềm, giảm dòng khởi động động cơ và sốc cơ học khi khởi động, giúp kéo dài tuổi thọ của máy bơm và động cơ.
Nâng cấp lên Kiểm soát cảm biến tải
Mạch thủy lực cảm biến tải (LS) sử dụng tín hiệu thí điểm từ bộ truyền động để liên tục điều chỉnh áp suất và lưu lượng đầu ra của bơm đến mức cao hơn một chút so với mức tải yêu cầu - thường là Áp suất tải cao hơn 15–25 bar . Điều này giúp loại bỏ biên độ áp suất lớn và tổn thất điều tiết thường thấy trong các mạch trung tâm mở. Hệ thống cảm biến tải phức tạp hơn và tốn kém hơn khi triển khai nhưng có thể giảm mức tiêu thụ năng lượng của hệ thống bằng cách 20% đến 40% trong các ứng dụng di động và công nghiệp với tải thay đổi.
Giảm áp suất hệ thống đến mức tối thiểu cần thiết
Nhiều hệ thống thủy lực được đặt ở áp suất cao hơn mức ứng dụng thực sự yêu cầu, do kỹ thuật quá mức ban đầu hoặc do áp suất vận hành được tăng lên để bù đắp cho các bộ phận bị mòn. Mỗi 10 bar áp suất hệ thống không cần thiết sẽ thể hiện sự lãng phí năng lượng trong mạch bơm cố định. Việc xem xét một cách có hệ thống các cài đặt áp suất và giảm chúng đến mức tối thiểu để đạt được lực truyền động cần thiết một cách đáng tin cậy là một cải tiến hiệu quả không tốn kém hoặc chi phí thấp thường mang lại hiệu quả. 5% đến 15% tiết kiệm năng lượng.
Bảo trì hệ thống lọc và chất lỏng thủy lực
Lấy mẫu và phân tích dầu thường xuyên, kết hợp với việc thay thế bộ lọc kịp thời, giữ cho chất lỏng thủy lực ở phạm vi độ nhớt tối ưu và ngăn ngừa mài mòn các bộ phận bơm và van. Nhiều cơ sở về các chương trình bảo trì dự đoán theo dõi tình trạng chất lỏng báo cáo chặt chẽ Tuổi thọ linh kiện dài hơn 10–20% và hiệu suất hệ thống ổn định hơn đáng kể theo thời gian so với lịch thay dầu theo lịch.
Cách nhiệt và quản lý nhiệt độ chất lỏng
Trong môi trường lạnh, hệ thống thủy lực mất nhiều thời gian hơn để đạt đến nhiệt độ vận hành, trong thời gian đó chất lỏng có độ nhớt cao làm tăng tổn thất ma sát. Cách nhiệt các vách hồ chứa hoặc sử dụng bộ gia nhiệt sơ bộ được kiểm soát bằng nhiệt giúp giảm thời gian khởi động và tổn thất hiệu suất liên quan. Trong môi trường nóng, việc đảm bảo bộ trao đổi nhiệt có kích thước và bảo trì phù hợp sẽ ngăn hệ thống chạy trên dải nhiệt độ tối ưu, điều này sẽ làm tăng tốc độ rò rỉ và phân hủy chất lỏng nhanh hơn.
Hiệu suất của bộ nguồn thủy lực ảnh hưởng đến chi phí vận hành như thế nào
Hiệu suất có tác động tài chính trực tiếp và phức tạp đối với tuổi thọ của bộ nguồn thủy lực. Một HPU 50 kW chạy với hiệu suất tổng thể 65% cần khoảng 76,9 kW điện đầu vào để cung cấp 50 kW công thủy lực hữu ích. Cùng một HPU được nâng cấp lên hiệu suất 82% sẽ chỉ cần 61 kW đầu vào - chênh lệch gần 16 kW.
Với mức giá điện là 0,12 USD/kWh và 5.000 giờ hoạt động mỗi năm, chi phí chênh lệch 16 kW này $9,600 mỗi năm . Trong vòng đời thiết bị 10 năm, chi phí điện có thể tránh được là 96.000 USD từ một HPU. Các cơ sở có nhiều bộ nguồn thủy lực, như trong các nhà máy lắp ráp ô tô, xưởng đúc và dây chuyền sản xuất nặng, hãy nhân con số này cho phù hợp.
Ngoài điện, hiệu suất thấp hơn có nghĩa là sinh nhiều nhiệt hơn, làm tăng chi phí làm mát, tăng tốc độ xuống cấp của dầu, rút ngắn tuổi thọ phớt và bơm cũng như tăng tần suất bảo trì. Tổng chi phí sở hữu một HPU hiệu suất thấp cao hơn đáng kể so với giá mua của nó.
Các yếu tố chính quyết định hiệu quả của bất kỳ đơn vị năng lượng thủy lực nào
Để tóm tắt các biến xác định vị trí của một bộ nguồn thủy lực cụ thể trên phổ hiệu suất:
- Loại máy bơm và tình trạng: Bơm piston hướng trục ở tình trạng tốt luôn hoạt động tốt hơn bơm bánh răng và bơm cánh gạt, đặc biệt ở áp suất cao hơn.
- Hệ thống truyền động: Động cơ được trang bị VSD mang lại hiệu quả tải từng phần tốt nhất và hiện được coi là tiêu chuẩn trong các hệ thống lắp đặt tiết kiệm năng lượng.
- Kiến trúc điều khiển: Hệ thống cảm biến tải và bù áp suất giảm thiểu tổn thất do tiết lưu so với các mạch trung tâm mở áp suất cố định.
- Cài đặt áp suất hệ thống: Áp suất thấp hơn làm giảm tổn thất đi qua và sinh nhiệt trong hệ thống bơm cố định.
- Loại chất lỏng và tình trạng: Đúng loại, chất lỏng sạch ở tình trạng tốt giữ cho tổn thất rò rỉ và ma sát ở giá trị tối thiểu.
- Thiết kế đường ống: Đường ống có kích thước chính xác, ngắn, điện trở thấp giúp giảm thiểu sự sụt giảm áp suất do ma sát.
- Nhiệt độ hoạt động: Duy trì chất lỏng trong phạm vi độ nhớt tối ưu (thường là 40–60°C) sẽ duy trì cả hiệu suất thể tích và hiệu suất cơ học.
- Trạng thái hao mòn thành phần: Máy bơm, xi lanh và van bị mòn đều làm tăng rò rỉ bên trong, làm giảm hiệu suất thể tích theo thời gian.
Việc giải quyết tất cả các yếu tố này một cách có hệ thống - thông qua thiết kế ban đầu thông minh và bảo trì nhất quán - là điều tạo nên sự khác biệt giữa một bộ nguồn thủy lực đang chạy với hiệu suất 85% với một bộ nguồn đang cố gắng đạt được 65%.
