Thủy lực là gì? Cách thức hoạt động và các ứng dụng chính

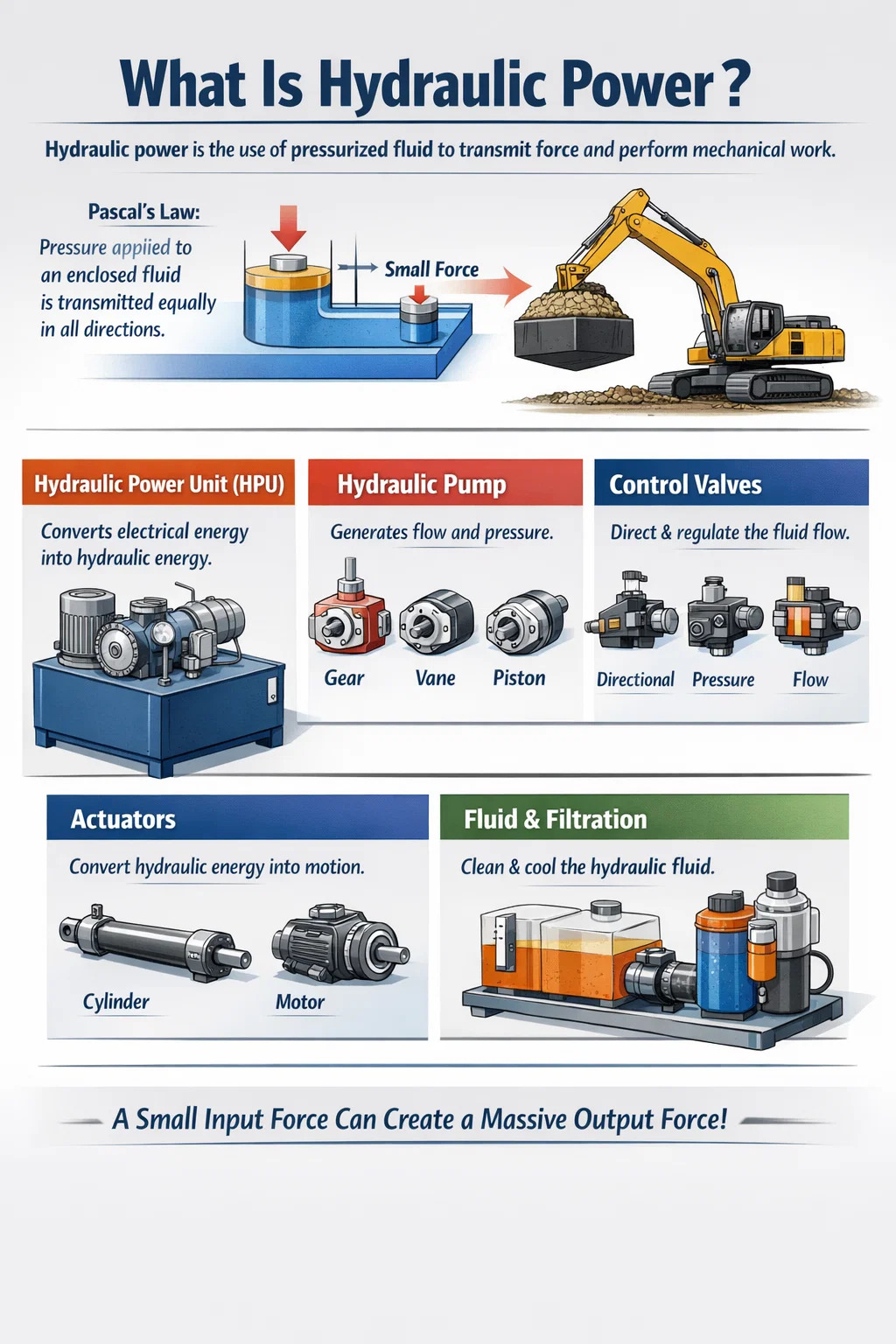

Thủy lực là gì - Câu trả lời trực tiếp

Năng lượng thủy lực là việc sử dụng chất lỏng có áp suất - hầu như luôn gốc dầu - để truyền lực và thực hiện công cơ học. Nguyên tắc cơ bản là Định luật Pascal: áp suất tác dụng lên một chất lỏng kèm theo được truyền đều theo mọi hướng. Điều này có nghĩa là một lực đầu vào tương đối nhỏ, tác động lên diện tích piston nhỏ, có thể được khuếch đại thành lực đầu ra lớn trên diện tích piston lớn hơn. Về mặt thực tế, đó là lý do tại sao một xi lanh thủy lực nhỏ gọn có thể nâng gầu máy xúc 30 tấn, kẹp máy ép với lực hàng nghìn kilonewton hoặc dẫn động bánh lái của tàu với độ chính xác cao, có thể lặp lại.

Nguồn năng lượng trong hệ thống thủy lực là bộ nguồn thủy lực (HPU) - đôi khi được gọi là bộ nguồn thủy lực hoặc trạm điện. Nó chuyển đổi năng lượng điện (hoặc diesel) thành năng lượng thủy lực bằng cách dẫn động một máy bơm tạo áp suất cho chất lỏng, sau đó phân phối áp suất đó qua các ống, van và xi lanh đến bất cứ nơi nào cần thực hiện công việc. Nếu không có HPU có kích thước phù hợp, ngay cả những thành phần phức tạp nhất ở hạ lưu cũng không thể hoạt động một cách đáng tin cậy.

Công suất thủy lực được đo bằng kilowatt (kW) hoặc mã lực (HP) và áp suất hệ thống được tính bằng bar hoặc PSI. Hệ thống thủy lực công nghiệp thường hoạt động giữa 150 thanh (2.175 PSI) và 350 thanh (5.076 PSI) , mặc dù các hệ thống áp suất cực cao trong các ứng dụng hàng không vũ trụ hoặc dưới biển có thể vượt quá 700 bar. Tốc độ dòng chảy — được đo bằng lít trên phút (L/phút) hoặc gallon trên phút (GPM) — xác định tốc độ của bộ truyền động, trong khi áp suất xác định lực đầu ra.

Các thành phần cốt lõi của hệ thống thủy lực

Một mạch thủy lực hoàn chỉnh bao gồm một số thành phần phụ thuộc lẫn nhau. Mỗi người đóng một vai trò cụ thể; một điểm yếu ở bất kỳ bộ phận nào đều làm giảm hiệu suất tổng thể của hệ thống.

Bộ nguồn thủy lực (HPU)

HPU là trái tim của hệ thống. Nó thường bao gồm một động cơ điện hoặc động cơ đốt, bơm thủy lực, bể chứa (bể) để chứa chất lỏng, bộ trao đổi nhiệt hoặc mạch làm mát, cụm lọc, van giảm áp và bộ tích lũy trong nhiều thiết kế. Dung tích bình chứa dao động từ vài lít trong các bộ nguồn nhỏ gọn đến vài nghìn lít trong các trạm công nghiệp lớn. Xếp hạng động cơ cho HPU công nghiệp thường trải dài từ 0,37 kW đến trên 500 kW , tùy thuộc vào nhu cầu ứng dụng.

Bơm thủy lực

Máy bơm chuyển đổi năng lượng cơ học thành dòng thủy lực. Ba loại máy bơm chủ yếu được sử dụng trong công nghiệp là máy bơm bánh răng (tiết kiệm chi phí, áp suất lên tới ~250 bar), máy bơm cánh gạt (dòng chảy êm, 70–175 bar) và máy bơm piston (áp suất và hiệu suất cao nhất, lên tới 420 bar hoặc cao hơn). Máy bơm piston có thể tích thay đổi được đặc biệt đánh giá cao vì chúng điều chỉnh lưu lượng đầu ra để phù hợp với nhu cầu tải, cắt giảm mức tiêu thụ năng lượng bằng cách 20–40% so với các phương án thay thế có chuyển vị cố định.

Van điều khiển

Van điều khiển hướng dẫn chất lỏng đến bộ truyền động chính xác. Van điều khiển áp suất (giảm, giảm, tuần tự) bảo vệ mạch và quản lý lực đầu ra. Van điều khiển dòng chảy chi phối tốc độ truyền động. Các hệ thống hiện đại ngày càng sử dụng van tỷ lệ hoặc van phụ, phản ứng với các tín hiệu điện tử để cho phép điều khiển vòng kín — cần thiết cho máy CNC, ép phun và robot.

Thiết bị truyền động

Cơ cấu chấp hành chuyển đổi năng lượng thủy lực trở lại thành công cơ học. Bộ truyền động tuyến tính (xi lanh) tạo ra lực đẩy/kéo, trong khi động cơ thủy lực tạo ra mômen quay. Đường kính lỗ xi ​​lanh dao động từ 20 mm trong máy nhỏ gọn đến hơn 1.000 mm trong thiết bị ép lớn. Một xi lanh có lỗ khoan 200 mm hoạt động ở áp suất 300 bar tạo ra khoảng 942 kN (khoảng 96 tấn) lực kẹp hoặc lực nâng.

Chất lỏng và lọc

Chất lỏng thủy lực phục vụ đồng thời bốn chức năng: truyền công suất, bôi trơn các bộ phận bên trong, tản nhiệt và làm kín các khe hở. Dầu khoáng ISO VG 46 là loại được sử dụng rộng rãi nhất cho máy móc công nghiệp. Ô nhiễm là nguyên nhân chính gây ra sự cố thủy lực - các nghiên cứu từ ngành công nghiệp năng lượng chất lỏng luôn chỉ ra rằng hơn 70% lỗi hệ thống thủy lực có liên quan đến ô nhiễm. Độ sạch mục tiêu thường là ISO 4406 cấp 16/14/11 cho hệ thống servo và 18/16/13 cho các mạch tiêu chuẩn.

Cách thức hoạt động của một bộ nguồn thủy lực - Từng bước

Hiểu được trình tự bên trong của HPU giúp ích cho cả việc khắc phục sự cố và thiết kế hệ thống.

1. Động cơ điện khởi động và điều khiển bơm thủy lực ở tốc độ cố định hoặc thay đổi.
2. Máy bơm hút chất lỏng từ bể chứa thông qua bộ lọc hút, tạo áp suất và đưa nó đến đường áp suất.
3. Van giảm áp đặt áp suất hệ thống tối đa. Nếu nhu cầu hạ lưu thấp, dòng chảy dư thừa sẽ quay trở lại bể thông qua van xả, chuyển thành nhiệt - đây là lý do tại sao hiệu quả sử dụng năng lượng lại quan trọng.
4. Chất lỏng có áp suất di chuyển qua các ống mềm hoặc ống thép đến ống góp van điều khiển hướng.
5. Khi người vận hành hoặc PLC ra hiệu cho van chuyển số, chất lỏng sẽ truyền đến bộ truyền động liên quan. Bộ truyền động kéo dài, thu lại hoặc quay theo lệnh.
6. Chất lỏng hồi lưu từ bộ truyền động chảy ngược trở lại bể chứa thông qua bộ lọc hồi lưu, giúp loại bỏ các hạt tạo ra do mài mòn linh kiện.
7. Bộ trao đổi nhiệt hoặc bộ làm mát thổi khí duy trì nhiệt độ dầu trong phạm vi được khuyến nghị - thường là 35°C đến 60°C - để bảo vệ vòng đệm và duy trì độ nhớt.
8. Các cảm biến theo dõi áp suất, nhiệt độ và mức chất lỏng, cung cấp dữ liệu cho bảng điều khiển hoặc hệ thống SCADA để giám sát theo thời gian thực.

Một bộ tích lũy - một bình áp lực có bàng quang tích điện khí - có thể được thêm vào để lưu trữ năng lượng thủy lực và giải phóng nó trong các tình huống có nhu cầu bùng nổ, cho phép HPU sử dụng động cơ nhỏ hơn trong khi vẫn đáp ứng yêu cầu tải cao điểm. Kỹ thuật này phổ biến trong các máy ép phanh và thiết bị đúc khuôn.

Năng lượng thủy lực so với năng lượng điện và khí nén

Các kỹ sư thường xuyên so sánh các hệ thống thủy lực, điện và khí nén trước khi đưa ra thiết kế. Mỗi cách tiếp cận đều có những điểm mạnh thực sự và những hạn chế cụ thể.

Năng lượng thủy lực có lợi thế rõ ràng trong các ứng dụng đòi hỏi lực rất cao ở dạng nhỏ gọn. Một xi lanh thủy lực tạo ra lực 500 kN có thể nặng 30 kg; Để đạt được lực tương tự với bộ truyền động điện vít bi có thể cần một hệ thống nặng gấp năm lần. Ngược lại, khi độ chính xác định vị dưới milimet và yêu cầu không rò rỉ chiếm ưu thế, bộ truyền động servo điện đã thay thế phần lớn các thiết kế thủy lực cũ hơn trong máy công cụ và thiết bị bán dẫn.

Các hệ thống điện-thủy lực hiện đại kết hợp cả hai thế giới: một động cơ servo có tốc độ thay đổi điều khiển bơm thủy lực, cung cấp áp suất và dòng chảy theo yêu cầu với hiệu suất gần bằng truyền động điện trong khi vẫn duy trì mật độ lực của thủy lực. Các bộ nguồn thủy lực phụ này đang nhanh chóng được áp dụng trong ép phun và tạo hình kim loại.

Các ngành công nghiệp chính và ứng dụng của thủy lực

Năng lượng thủy lực được đưa vào hầu hết mọi lĩnh vực liên quan đến chuyển động tải nặng, tạo hình hoặc kiểm soát lực. Thị trường thiết bị thủy lực toàn cầu được định giá xấp xỉ 40 tỷ USD vào năm 2023 và dự kiến sẽ tăng trưởng với tốc độ CAGR khoảng 4,5% cho đến năm 2030, do hoạt động xây dựng và nhu cầu tự động hóa công nghiệp.

Thiết bị xây dựng và di động

Máy xúc, máy ủi, cần cẩu và máy xúc phụ thuộc hoàn toàn vào sức mạnh thủy lực để di chuyển cần trục, cánh tay và gầu. Một máy xúc tiêu chuẩn 20 tấn mang theo một bộ nguồn thủy lực cung cấp khoảng 130–180 kW ở áp suất hệ thống khoảng 350 bar. Hệ thống thủy lực cảm biến tải trọng trên máy đào hiện đại tự động điều chỉnh chuyển động của bơm để phù hợp với lực đào tức thời cần thiết, giảm mức tiêu thụ nhiên liệu tới 25% so với các hệ thống áp suất không đổi cũ hơn.

Công nghệ ép và tạo hình kim loại

Máy ép thủy lực để dập, rèn, kéo sâu và đúc khuôn yêu cầu lực kẹp rất cao được kiểm soát mà khó đạt được bằng các bộ truyền động cơ học. Máy ép rèn lớn hoạt động ở 50 MN đến 750 MN (meganewton), được cung cấp bởi nhiều HPU hoạt động song song. Máy ép phanh để uốn kim loại tấm sử dụng bộ nguồn thủy lực phụ để đạt được độ lặp lại vị trí ram ± 0,01 mm - một thông số kỹ thuật không thể thực hiện được với các mạch thủy lực dòng cố định.

Thủy lực ngoài khơi và biển

Hệ thống thủy lực dưới biển kiểm soát thiết bị ngăn ngừa nổ tung (BOP), phương tiện vận hành từ xa (ROV) và kính chắn gió neo trên nền tảng ngoài khơi. Các bộ nguồn thủy lực áp suất cao có định mức lên tới 690 bar được sử dụng trong các hệ thống điều khiển BOP nước sâu. Thiết bị trên boong tàu - cần cẩu, nắp hầm, đường dốc ở đuôi tàu - dựa vào các trạm thủy lực tập trung để phân phối áp suất khắp tàu.

Sản xuất công nghiệp

Máy ép phun, máy đúc khuôn, máy ép lưu hóa cao su và thiết bị nhà máy giấy đều sử dụng HPU chuyên dụng. Một máy ép phun 1.000 tấn thông thường cần có bộ nguồn thủy lực có công suất định mức 55–75 kW với tốc độ dòng chảy 100–200 L/phút. Việc chuyển đổi các máy này sang HPU thủy lực phụ thường giúp giảm mức tiêu thụ điện từ 30–60% mỗi chu kỳ sản xuất.

Hàng không vũ trụ và quốc phòng

Bề mặt điều khiển chuyến bay, thiết bị hạ cánh và bộ đảo chiều lực đẩy của máy bay phụ thuộc vào hệ thống thủy lực hoạt động ở 207 thanh (3.000 PSI) trên máy bay thương mại cũ và 345 bar (5.000 PSI) trên các thiết kế mới hơn như Boeing 787 và Airbus A380. Việc tiết kiệm trọng lượng khi vận hành ở áp suất cao hơn cho phép các bộ phận nhỏ hơn, nhẹ hơn. Các phương tiện quân sự - xe tăng, pháo, kính tiềm vọng của tàu ngầm - cũng dựa vào hệ thống thủy lực nhỏ gọn.

Năng lượng tái tạo

Hệ thống điều khiển độ cao của tuabin gió - tạo góc cho mỗi cánh quạt để tối ưu hóa việc thu năng lượng và ngăn ngừa tốc độ quá mức - sử dụng bộ tích lũy và xi lanh thủy lực. Hệ thống sân thủy lực thường cung cấp khả năng lưu trữ năng lượng dự phòng (trong bộ tích lũy) cho các cánh quạt một cách an toàn khi có sự cố lưới điện, một chức năng an toàn mà hệ thống điện thủy lực xử lý một cách đáng tin cậy ngay cả khi cực lạnh hoặc nóng.

Lựa chọn bộ nguồn thủy lực phù hợp

Việc lựa chọn một bộ nguồn thủy lực liên quan đến việc cân bằng nhiều thông số kỹ thuật và vận hành. Việc giảm kích thước HPU dẫn đến thời gian chu kỳ chậm, quá nóng và hao mòn sớm. Quá khổ gây lãng phí vốn và năng lượng.

Yêu cầu về áp suất và lưu lượng

Bắt đầu với việc tính toán tải của bộ truyền động. Đối với hình trụ: Lực (N) = Áp suất (Pa) × Diện tích (m2). Nếu bạn cần 200 kN từ xi lanh có đường kính 100 mm, bạn cần áp suất làm việc ít nhất là 255 bar (có giới hạn an toàn). Tốc độ dòng chảy xác định tốc độ: một xi lanh có lỗ khoan 100 mm mở rộng với tốc độ 50 mm/s cần khoảng 24 lít/phút . Công suất động cơ cần thiết là P (kW) = [Áp suất (bar) × Lưu lượng (L/phút)] 600, được điều chỉnh theo hiệu suất bơm (thường là 85–90%).

Kích thước hồ chứa

Một nguyên tắc chung là định cỡ bể chứa ở mức 3–5 lần tốc độ dòng bơm mỗi phút . Do đó, một máy bơm cung cấp 40 L/phút cần một bình chứa 120–200 lít. Thể tích này cung cấp đủ thời gian dừng để không khí bị cuốn vào thoát ra, nhiệt tiêu tán và các hạt lắng xuống trước khi chất lỏng tuần hoàn trở lại cửa hút của bơm.

Độ dịch chuyển cố định và thay đổi

Bơm bánh răng chuyển động cố định HPU là giải pháp trả trước tiết kiệm nhất nhưng vẫn liên tục cung cấp đầy đủ lưu lượng bất kể nhu cầu, chuyển đổi năng lượng dư thừa thành nhiệt. HPU bơm piston có độ dịch chuyển thay đổi có giá khoảng gấp 2–3 lần ban đầu nhưng có thể giảm chi phí năng lượng đủ để đạt được thời gian hoàn vốn từ 18–36 tháng trong môi trường sản xuất liên tục. Đối với các chu kỳ hoạt động không liên tục - trong đó máy không hoạt động hơn 50% thời gian - HPU bơm cố định có van xả thường là lựa chọn kinh tế tốt hơn.

Bộ nguồn thủy lực servo

Các bộ nguồn servo-thủy lực (hoặc điện-thủy lực) ghép nối bộ truyền động servo AC có tốc độ thay đổi với một máy bơm chuyển vị cố định. Bộ truyền động điều chỉnh RPM của động cơ để phù hợp với lưu lượng và áp suất chính xác cần thiết tại từng thời điểm trong chu trình. Kiến trúc này mang lại tiết kiệm năng lượng 40–70% so với HPU tốc độ không đổi thông thường trong các ứng dụng như ép phun và nó giảm mức ồn từ 10–15 dB(A) do động cơ chậm lại đáng kể trong các giai đoạn giữ.

Thiết kế hệ thống làm mát

Mỗi watt năng lượng bị mất trong hệ thống thủy lực sẽ trở thành nhiệt trong dầu. Một hệ thống có động cơ 37 kW hoạt động với hiệu suất 75% sẽ tạo ra khoảng 9 kW nhiệt thải cần phải loại bỏ liên tục. Bộ làm mát bằng luồng không khí là tiêu chuẩn cho thiết bị di động; bộ trao đổi nhiệt làm mát bằng nước được ưu tiên cho lắp đặt công nghiệp trong nhà nơi nhiệt độ môi trường được kiểm soát. Việc làm mát không đúng kích thước sẽ làm giảm đáng kể tuổi thọ của phốt và bơm — nhiệt độ dầu vượt quá 80°C sẽ đẩy nhanh quá trình oxy hóa, tăng gấp đôi tốc độ phân hủy chất lỏng khi tăng mỗi 10°C.

Các loại chất lỏng thủy lực và tác động của chúng đến hiệu suất

Chất lỏng thủy lực cũng quan trọng như bất kỳ thành phần cơ khí nào - nó đồng thời là chất mang năng lượng, chất bôi trơn, môi trường truyền nhiệt và chất bịt kín.

• Dầu khoáng (ISO VG 32–68): Sự lựa chọn phổ biến nhất. Bôi trơn tuyệt vời, sẵn có rộng rãi, chi phí vừa phải. ISO VG 46 là mặc định cho hầu hết các HPU công nghiệp hoạt động ở nhiệt độ môi trường 20–50°C.
• Chất lỏng nước-glycol: Chống cháy, được sử dụng trong các nhà máy thép và cơ sở đúc khuôn. Yêu cầu tốc độ bơm cao hơn để bù cho độ bôi trơn thấp hơn và có tác dụng ăn mòn các thành phần kẽm, cadmium và magiê.
• Chất lỏng este photphat: Khả năng chống cháy cao nhất, được sử dụng trong ngành hàng không và sản xuất điện. Không tương thích với các con dấu nitrile tiêu chuẩn - con dấu fluorocarbon (Viton) là bắt buộc.
• Dầu thực vật có khả năng phân huỷ sinh học hoặc chất lỏng este tổng hợp: Cần thiết trong các ứng dụng nhạy cảm với môi trường như thiết bị lâm nghiệp hoặc gần đường thủy. Dầu bôi trơn có thể so sánh với dầu khoáng nhưng có khả năng phân hủy sinh học cao hơn (>90% trong 28 ngày theo OECD 301B).
• Chất lỏng PAO tổng hợp: Hiệu suất vượt trội ở nhiệt độ khắc nghiệt (-54°C đến 135°C), tốc độ oxy hóa thấp và tuổi thọ rất dài. Được sử dụng trong thủy lực máy bay và thiết bị xây dựng Bắc Cực.

Giám sát tình trạng chất lỏng — theo dõi độ nhớt, số lượng axit, số lượng hạt và hàm lượng nước — kéo dài tuổi thọ hệ thống và ngăn ngừa thời gian ngừng hoạt động ngoài dự kiến. Các chương trình phân tích dầu tại các nhà máy công nghiệp lớn thường xuyên đạt được tuổi thọ của chất lỏng là 5.000–10.000 giờ , so với khoảng thời gian thay đổi mặc định là 2.000 giờ được khuyến nghị khi không có chương trình giám sát.

Các sự cố thường gặp của hệ thống thủy lực và cách chẩn đoán chúng

Ngay cả các hệ thống thủy lực được thiết kế tốt cũng phát sinh vấn đề theo thời gian. Biết được các triệu chứng và nguyên nhân gốc rễ của chúng sẽ rút ngắn thời gian khắc phục sự cố từ vài giờ xuống còn vài phút.

Các chương trình bảo trì dựa trên tình trạng kết hợp phân tích dầu, giám sát độ rung trên máy bơm và động cơ cũng như chụp ảnh nhiệt hồng ngoại của các phụ kiện ống và thân van có thể kéo dài thời gian trung bình giữa các lần hỏng hóc (MTBF) thêm 50–80% so với việc chỉ bảo trì theo lịch trình theo thời gian. Nhiều bộ nguồn thủy lực hiện đại hiện nay bao gồm các cảm biến IoT tích hợp và kết nối đám mây, cung cấp dữ liệu tình trạng liên tục cho các nhóm bảo trì mà không cần kiểm tra thủ công.

Cải tiến hiệu quả năng lượng trong hệ thống điện thủy lực hiện đại

Thủy lực trong lịch sử đã bị chỉ trích vì hiệu quả sử dụng năng lượng kém so với truyền động điện trực tiếp. Khoảng cách này đã thu hẹp đáng kể trong thập kỷ qua nhờ một số phát triển công nghệ.

• HPU truyền động tốc độ thay đổi: Việc điều chỉnh tốc độ động cơ theo nhu cầu sẽ loại bỏ tổn thất do điều tiết. Dữ liệu thực địa từ các nhà máy ép phun cho thấy mức tiết kiệm năng lượng từ 45–65% so với HPU tốc độ không đổi cơ bản, với thời gian hoàn vốn dưới hai năm ở mức giá điện công nghiệp thông thường.
• Mạch cảm biến tải: Máy bơm chỉ tăng áp suất lên cao hơn một chút so với yêu cầu tải hiện tại (thường là biên độ 20–30 bar), thay vì luôn duy trì áp suất hệ thống tối đa. Chỉ riêng điều này đã làm giảm năng lượng dẫn động máy bơm từ 15–30% trong các mạch có cấu hình tải thay đổi.
• Phục hồi năng lượng: Trên các máy ép lớn và thiết bị nâng, các mạch thủy lực tái tạo thu hồi năng lượng trong hành trình quay trở lại bằng cách dẫn chất lỏng trực tiếp từ đầu thanh đến đầu nắp, giảm yêu cầu lưu lượng bơm tới 40% khi di chuyển nhanh.
• Cải thiện con dấu và giải phóng mặt bằng nội bộ: Các hợp chất phốt ma sát thấp hiện đại và dung sai sản xuất chặt chẽ hơn giúp giảm thất thoát rò rỉ bên trong máy bơm và động cơ, đẩy hiệu suất thể tích lên trên 97% ở máy bơm piston chất lượng cao so với 90–93% ở các thiết kế cũ hơn.
• Thủy lực kỹ thuật số: Van bật/tắt chuyển đổi nhanh thay thế các van tỷ lệ điều tiết liên tục trong một số ứng dụng, mang lại tổn thất điều tiết gần như bằng 0 trong khi vẫn duy trì khả năng điều khiển chính xác.

Tiêu chuẩn ISO 4413 và ISO 16431 mới hơn (tiêu chuẩn hiệu suất hệ thống thủy lực) hiện đang hướng dẫn các thông số kỹ thuật mới của HPU ở Châu Âu và ngày càng nhiều ở Bắc Mỹ, thúc đẩy các nhà sản xuất công bố số liệu hiệu suất đã được xác minh như một phần của tài liệu mua sắm.

Tiêu chuẩn an toàn và thực hành tốt nhất cho các đơn vị năng lượng thủy lực

Hệ thống thủy lực lưu trữ năng lượng đáng kể - một bình chứa 200 lít ở áp suất 300 bar chứa khoảng 3.000 kJ năng lượng dự trữ , tương đương với động năng của một ô tô nhỏ đang chạy với vận tốc 180 km/h. Việc không tuân thủ các quy trình an toàn sẽ gây ra thương tích nghiêm trọng do phun chất lỏng áp suất cao và giải phóng năng lượng tích trữ.

• Cách ly áp suất trước khi bảo trì: Luôn giảm áp suất hệ thống và khóa/gắn thẻ (LOTO) nguồn điện trước khi mở bất kỳ kết nối nào. Đừng bao giờ cho rằng động cơ dừng có nghĩa là áp suất hệ thống bằng 0 - bộ tích lũy và áp suất do tải gây ra trong xi lanh có thể duy trì ở áp suất làm việc tối đa vô thời hạn.
• Chấn thương do phun thủy lực: Rò rỉ lỗ kim trong ống ở áp suất 200 bar có thể phun chất lỏng qua da mà không nhìn thấy vết thương. Bất kỳ vết thương nào bị nghi ngờ do tiêm chích đều cần phải phẫu thuật ngay lập tức - đó là trường hợp cấp cứu y tế chứ không phải vết cắt nhỏ.
• Khoảng thời gian kiểm tra ống: ISO 4413 khuyến nghị kiểm tra ống bằng trực quan 3–6 tháng một lần và thay thế bất kể điều kiện nào trong thời gian sử dụng do nhà sản xuất chỉ định (thường là 6 năm kể từ ngày sản xuất hoặc 4 năm kể từ ngày lắp đặt).
• Quản lý rủi ro hỏa hoạn: Sương mù dầu khoáng áp suất cao được đốt cháy bởi nguồn nhiệt gần đó là nguy cơ hỏa hoạn. Đưa ống mềm ra xa bề mặt nóng, sử dụng chất lỏng chống cháy trong môi trường có nguy cơ cao và lắp đặt hệ thống ngăn chặn tự động gần các HPU lớn là các biện pháp giảm thiểu rủi ro được công nhận.
• Các tiêu chuẩn liên quan: ISO 4413 (yêu cầu an toàn chung đối với năng lượng chất lỏng thủy lực), EN 13135 (cần cẩu - thiết bị thủy lực), NFPA T2.24.1 (yêu cầu an toàn năng lượng chất lỏng thủy lực của Hoa Kỳ) và Chỉ thị Máy móc CE 2006/42/EC dành cho HPU ở thị trường Châu Âu.

Câu hỏi thường gặp về thủy lực

Sự khác biệt giữa năng lượng thủy lực và áp suất thủy lực là gì?

Áp suất thủy lực là một thành phần của năng lượng thủy lực. Công suất bằng áp suất nhân với tốc độ dòng chảy: P (kW) = [bar × L/phút] 600. Một hệ thống ở áp suất 300 bar với lưu lượng 5 L/phút sẽ cung cấp 2,5 kW. Một loại khác ở 100 bar với 50 L/phút cũng cung cấp 8,3 kW. Chỉ riêng áp suất cao không có nghĩa là công suất cao - tốc độ dòng chảy cũng quan trọng như nhau.

Tuổi thọ của bộ nguồn thủy lực thường kéo dài bao lâu?

Với việc bảo dưỡng chất lỏng và thay thế bộ lọc thích hợp, HPU công nghiệp được chế tạo tốt thường có tuổi thọ cao 15–25 năm . Máy bơm thường là bộ phận bị mòn đầu tiên, có tuổi thọ sử dụng định mức là 8.000–20.000 giờ tùy thuộc vào loại, áp suất vận hành và độ sạch của chất lỏng. Bơm bánh răng bền nhất trong môi trường bị ô nhiễm; bơm piston có tuổi thọ cao nhất khi độ sạch của chất lỏng được duy trì ở mức ISO 4406 cấp 16/14/11 hoặc cao hơn.

Bộ nguồn thủy lực có thể sử dụng ngoài trời được không?

Có, miễn là nó được thiết kế để sử dụng ngoài trời. Điều này có nghĩa là xếp hạng vỏ điện IP65 hoặc cao hơn cho động cơ và bảng điều khiển, bình chứa và khung bằng thép không gỉ hoặc được phủ sơn, chất lỏng nhiệt độ thấp (ISO VG 32 hoặc chất lỏng tổng hợp được định mức ở -40°C trong điều kiện Bắc cực) và vỏ ống chống tia cực tím. HPU di động trên thiết bị xây dựng vốn được thiết kế để hoạt động ngoài trời, trong mọi thời tiết.

Nguyên nhân khiến bộ nguồn thủy lực bị quá nóng?

Các nguyên nhân phổ biến nhất là bộ trao đổi nhiệt có kích thước nhỏ hoặc bị tắc, rò rỉ bên trong quá mức (tái tuần hoàn năng lượng dưới dạng nhiệt mà không thực hiện công hữu ích), van xả được đặt quá gần với áp suất làm việc cần thiết (khiến nó thường xuyên bị nứt) và bình chứa quá nhỏ để cung cấp đủ khối lượng nhiệt. Vận hành liên tục ở nhiệt độ dầu trên 80°C sẽ rút ngắn đáng kể tuổi thọ của bộ phận và cần phải tiến hành điều tra.

Sự khác biệt giữa mạch thủy lực vòng hở và vòng kín là gì?

Trong mạch vòng hở, chất lỏng hồi lưu từ bộ truyền động sẽ quay trở lại bình chứa trước khi được hút lại vào máy bơm. Đây là sự sắp xếp phổ biến nhất và đơn giản hóa việc làm mát và lọc. Trong mạch vòng kín (hoặc trung tâm kín), chất lỏng hồi lưu đi trực tiếp trở lại đầu vào của máy bơm, chỉ có một máy bơm sạc nhỏ bù đắp tổn thất rò rỉ. Mạch vòng kín được sử dụng chủ yếu với động cơ thủy lực có dung tích thay đổi để truyền thủy tĩnh trong các phương tiện như máy liên hợp, máy xúc lật nhỏ gọn và xe nâng công nghiệp. Chúng cung cấp khả năng kiểm soát tốc độ mượt mà, vô cấp theo cả hai hướng mà không cần hộp số cơ.

Bộ nguồn thủy lực có kích thước như thế nào cho một ứng dụng mới?

Việc định cỡ bắt đầu với các yêu cầu của bộ truyền động: lực tối đa (từ phân tích tải), tốc độ yêu cầu (từ yêu cầu về thời gian của chu kỳ) và chu kỳ làm việc (phần trăm thời gian ở mức đầy tải). Từ lực và lỗ xi ​​lanh, tính áp suất làm việc. Từ tốc độ và lỗ khoan, tính toán lưu lượng yêu cầu. Áp dụng hệ số dịch vụ 1,2–1,3 để giải quyết sự thiếu hiệu quả. Chọn một máy bơm và động cơ được định mức cho các đầu ra đó, sau đó định cỡ bình chứa và bộ làm mát cho tải nhiệt thu được. Nhiều nhà sản xuất HPU cung cấp phần mềm định cỡ miễn phí - việc nhập các tham số này sẽ tự động tạo ra cấu hình được đề xuất.
